膜片式联轴器螺钉夹紧型单/双膜片

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 膜片	表面处理	附件	类型
JT-RMBXSQ	不锈钢	不锈钢	—	内六角圆柱头螺钉	螺钉夹紧型 ● 单膜片
JT-RMBXSF	不锈钢	不锈钢	—	内六角圆柱头螺钉	螺钉夹紧型 ● 双膜片

特点
高扭矩，高刚性；
顺时针和逆时针回转时特性完全相同；
零回转间隙；

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；

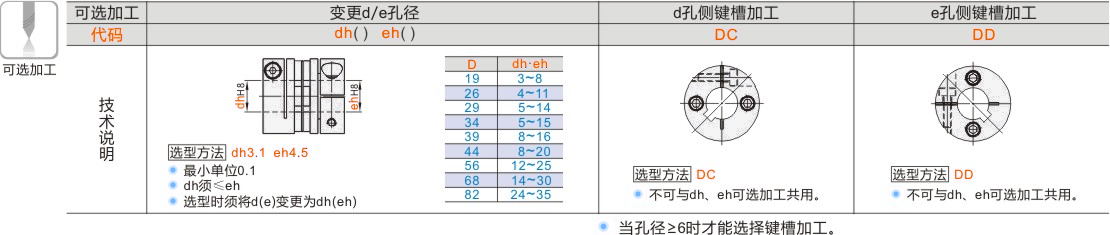

两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理；

选型参数

选型表

型号		d-e
代码	D	d-e
单膜片 JT-RMBXSQ 双膜片 JT-RMBXSF	19	d	3	4	5	6	6.35	7	8
	19	e	3 4 5 6 6.35 7 8	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	26	d	4	5	6	6.35	7	8	9	9.525	10	11
	26	e	4 5 6 6.35 7 8 9 9.525 10 11	5 6 6.35 7 8 9 9.525 10 11	6 6.35 7 8 9 9.525 10 11	6.35 7 8 9 9.525 10 11	7 8 9 9.525 10 11	8 9 9.525 10 11	9 9.525 10 11	9.525 10 11	10 11	11
	29	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14
	29	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6.35 7 8 9 9.525 10 11 12 12.7 13 14	7 8 9 9.525 10 11 12 12.7 13 14	8 9 9.525 10 11 12 12.7 13 14	9 9.525 10 11 12 12.7 13 14	9.525 10 11 12 12.7 13 14	10 11 12 12.7 13 14	11 12 12.7 13 14	12 12.7 13 14	12.7 13 14	13 14	14
	34	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14	15
	34	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	7 8 9 9.525 10 11 12 12.7 13 14 15	8 9 9.525 10 11 12 12.7 13 14 15	9 9.525 10 11 12 12.7 13 14 15	9.525 10 11 12 12.7 13 14 15	10 11 12 12.7 13 14 15	11 12 12.7 13 14 15	12 12.7 13 14 15	12.7 13 14 15	13 14 15	14 15	15
	39	d	8	9	9.525	10	11	12	12.7	13	14	15	16
	39	e	8 9 9.525 10 11 12 12.7 13 14 15 16	9 9.525 10 11 12 12.7 13 14 15 16	9.525 10 11 12 12.7 13 14 15 16	10 11 12 12.7 13 14 15 16	11 12 12.7 13 14 15 16	12 12.7 13 14 15 16	12.7 13 14 15 16	13 14 15 16	14 15 16	15 16	16
	44	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20
	44	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	10 11 12 12.7 13 14 15 16 17 18 19 20	11 12 12.7 13 14 15 16 17 18 19 20	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	56	d	12	12.7	13	14	15	16	17	18	19	20	22	24	25
	56	e	12 12.7 13 14 15 16 17 18 19 20 22 24 25	12.7 13 14 15 16 17 18 19 20 22 24 25	13 14 15 16 17 18 19 20 22 24 25	14 15 16 17 18 19 20 22 24 25	15 16 17 18 19 20 22 24 25	16 17 18 19 20 22 24 25	17 18 19 20 22 24 25	18 19 20 22 24 25	19 20 22 24 25	20 22 24 25	22 24 25	24 25	25
	68	d	14	15	16	18	19	20	22	24	25	25.4	26	28	30
	68	e	14 15 16 18 19 20 22 24 25 25.4 26 28 30	15 16 18 19 20 22 24 25 25.4 26 28 30	16 18 19 20 22 24 25 25.4 26 28 30	18 19 20 22 24 25 25.4 26 28 30	19 20 22 24 25 25.4 26 28 30	20 22 24 25 25.4 26 28 30	22 24 25 25.4 26 28 30	24 25 25.4 26 28 30	25 25.4 26 28 30	25.4 26 28 30	26 28 30	28 30	30
	82	d	24	25	25.4	26	28	30	32	35
	82	e	24 25 25.4 26 28 30 32 35	25 25.4 26 28 30 32 35	25.4 26 28 30 32 35	26 28 30 32 35	28 30 32 35	30 32 35	32 35	35

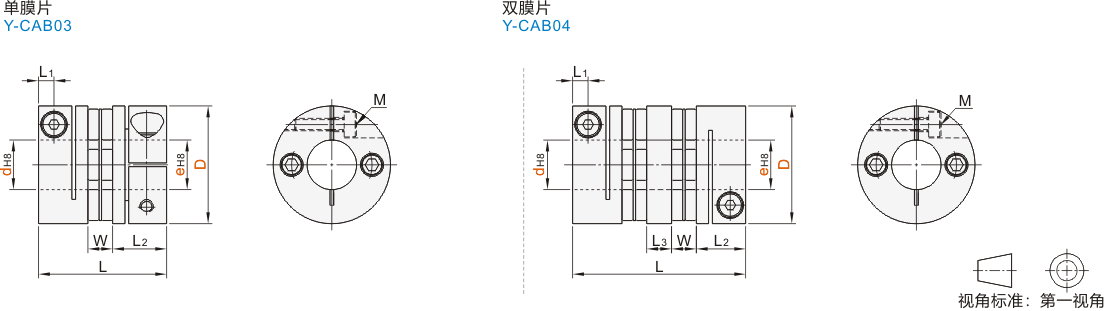

尺寸性能表

型号		L	L1	L2	L3	W	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m )	静态扭转刚性 (N.m/rad)	容许安装偏差			重量 (g)
代码	D	L	L1	L2	L3	W	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m )	静态扭转刚性 (N.m/rad)	径向(mm)	角向(°)	轴向(mm)	重量 (g)
单膜片 JT-RMBXSQ	19	19.25	3.1	9	—	1.25	M2.5	1	0.8	1.6	10000	1.4×10^⁻⁶	580	0.02	1	±0.10	26
	26	23.5	3.3	10.5		2.5		1	1.5	3		6.1×10^⁻⁶	950		1	±0.15	61
	29	26.5	3.75	12		2.5		1.5	3	6		1.0×10^⁻⁵	1350		2	±0.30	82
	34	27.35	4	12		3.35	M3	1.5	4	8		2.0×10^⁻⁵	2000		1	±0.20	117
	39	34.35	5	15		4.35	M4	3.4	6	12		4.3×10^⁻⁵	4500			±0.25	195
	44	34.6	5	15		4.6	M4	3.4	10	20		7.0 ×10^⁻⁵	5200			±0.30	245
	56	45.25	6.6	20		5.25	M5	7	25	50		2.5×10^⁻⁴	11000			±0.40	540
	68	53.8	7.6	24		5.8	M6	14	60	120		6.5×10^⁻⁴	19000			±0.45	960
	82	68	9.3	30		8	M8	30	100	200		1.7×10^⁻³	22000			±0.55	1763
双膜片 JT-RMBXSF	19	26.5	3	9	6	1.25	M2.5	1	0.8	1.6	10000	1.9×10^⁻⁶	430	0.11	1 (单侧)	±0.20	37
	26	33.5	3.3	10.5	7.5	2.5		1	1.5	3		8.6×10^⁻⁶	700	0.15	1 (单侧)	±0.30	86
	29	35.7	3.75	12	6.7	2.5		1.5	3	6		1.4×10^⁻⁵	1200	0.15	2	±0.30	109
	34	38.2	4	12	7.5	3.35	M3	1.5	4	8		2.7×10^⁻⁵	1700	0.18	1 (单侧)	±0.36	160
	39	47.7	5	15	9	4.35	M4	3.4	6	12		5.9×10^⁻⁵	2500	0.22		±0.50	267
	44	48.2	5	15	9	4.6	M4	3.4	10	20		9.6×10^⁻⁵	3000	0.24		±0.60	330
	56	62.5	6.6	20	12	5.25	M5	7	25	50		3.4×10^⁻⁴	8500	0.28		±0.80	720
	68	73.6	7.6	24	14	5.8	M6	14	60	120		8.8×10^⁻⁴	12000	0.32		±0.90	1276
	82	98	9.3	30	22	8	M8	30	100	200		2.5×10^⁻³	15000	0.52		±1.00	2465

惯性力矩和重量按最大孔径计算。

键槽尺寸表

轴径尺寸	键槽尺寸
Ød,Øe (mm)	宽度b(mm)		深度t(mm)
Ød,Øe (mm)	标准尺寸	公差	标准尺寸	公差
Ø6~Ø7.99	2	±0.0125	1	+0.1 0
Ø8～Ø10	3	±0.0125	1.4
Ø10.01～Ø12	4	±0.015	1.8
Ø12.01～Ø17	5		2.3
Ø17.01～Ø22	6		2.8
Ø22.01～Ø30	8	±0.018	3.3
Ø30.01～Ø35	10	±0.018	3.3	+0.2 0
