选型参数

内径D(mm) *

法兰型导向轴支座开口式

图片仅供参考

法兰型导向轴支座开口式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-RABASX	SUS304	加长型 ● 安装孔通孔 ● 圆法兰型
JT-RABADX	SUS304	加长型 ● 安装孔通孔 ● 方法兰型
JT-RABAUX	SUS304	加长型 ● 安装孔通孔 ● 对边法兰型

选型参数

选型表

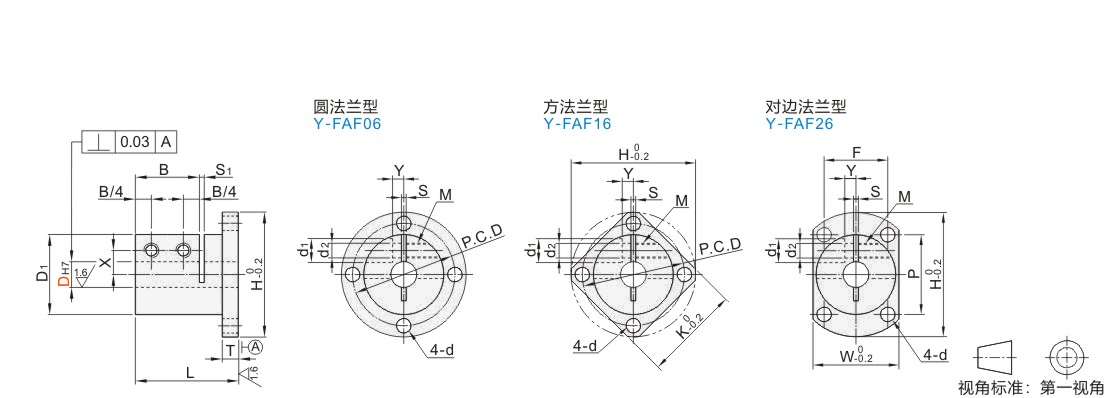

型号			L	D1	H	T	B	P.C.D	K	W	P	F	d	S	S1	X		Y	d1	d2	M	附件螺钉
代码	DH7		L	D1	H	T	B	P.C.D	K	W	P	F	d	S	S1	X		Y	d1	d2	M	附件螺钉
圆法兰型 JT-RABASX 方法兰型 JT-RABADX 对边法兰型 JT-RABAUX	12	+0.018 0	33	31.8	52	5.8	20	42	40	34	35	25	4.5	1.5	1.5	11		4	9	5.6	M5	M5×12
	16	+0.018 0	45	34.8	56	5.8	24	46	44	37	37	27	5.5		1.5	12		5				M5×12
	20	+0.021 0	48	39.8	64	7.8	24	52	50	42	43	30	6.6		2	14		6				M5×16
	25		57	44.8	69	7.8	30	57	54	47	46	34				17		6				M5×16
	30		60	54.8	79	9.8		67	60	57	50	45				20		10	12	6.6	M6	M6×20
	35	+0.025 0	72	59.8	94	9.8		77	71	66	58	50	9.6			23		12	12	6.6	M6	M6×20
	40		82.5	69.8	104	11.8	36	87	81	76	67	55				26		13	14	9	M8	M8×25
	50		97.5	84.8	119	11.8	44	102	94	91	82	60				32		16	18	11	M10	M10×35
