丝杠外径D(mm) *

螺距 *

丝杠长度L(mm) *

130~1200/0.5

台阶长度S(mm) *

2~100/0.5

台阶长度F(mm) *

台阶直径R(mm) *

梯形丝杠组件法兰型螺帽

图片仅供参考

梯形丝杠组件法兰型螺帽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 丝杠	材质 / 螺帽	表面处理 / 丝杠	表面处理 / 螺帽	类型
JT-RQBXUD	右旋	S45C	黄铜	发黑	一	支持侧+支持侧 ● 法兰型螺帽
JT-RQBXUQ	左右旋	S45C	黄铜	发黑	一	支持侧+支持侧 ● 法兰型螺帽
JT-RQBXUU	右旋	SUS303	黄铜	一	一	支持侧+支持侧 ● 法兰型螺帽
JT-RQBXUF	左右旋	SUS303	黄铜	一	一	支持侧+支持侧 ● 法兰型螺帽

X、Y请根据使用要求制定尺寸，最小单位0.5mm。

挡圈槽尺寸表

R	e	e公差	m	B
8	5	+0.075 0	0.7	7
10	9.6	0 -0.09	1.15	8
12	11.5	0 -0.11		8
15	14.3	0 -0.11		9

选型参数

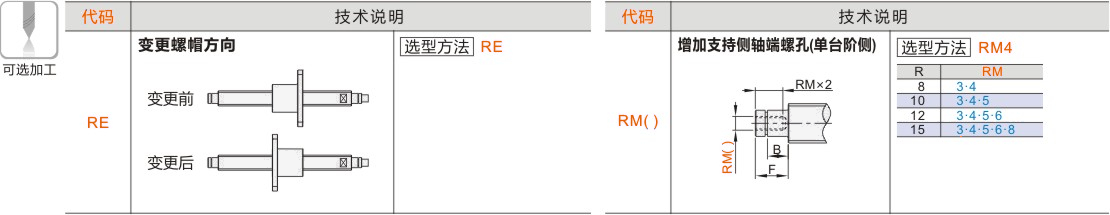

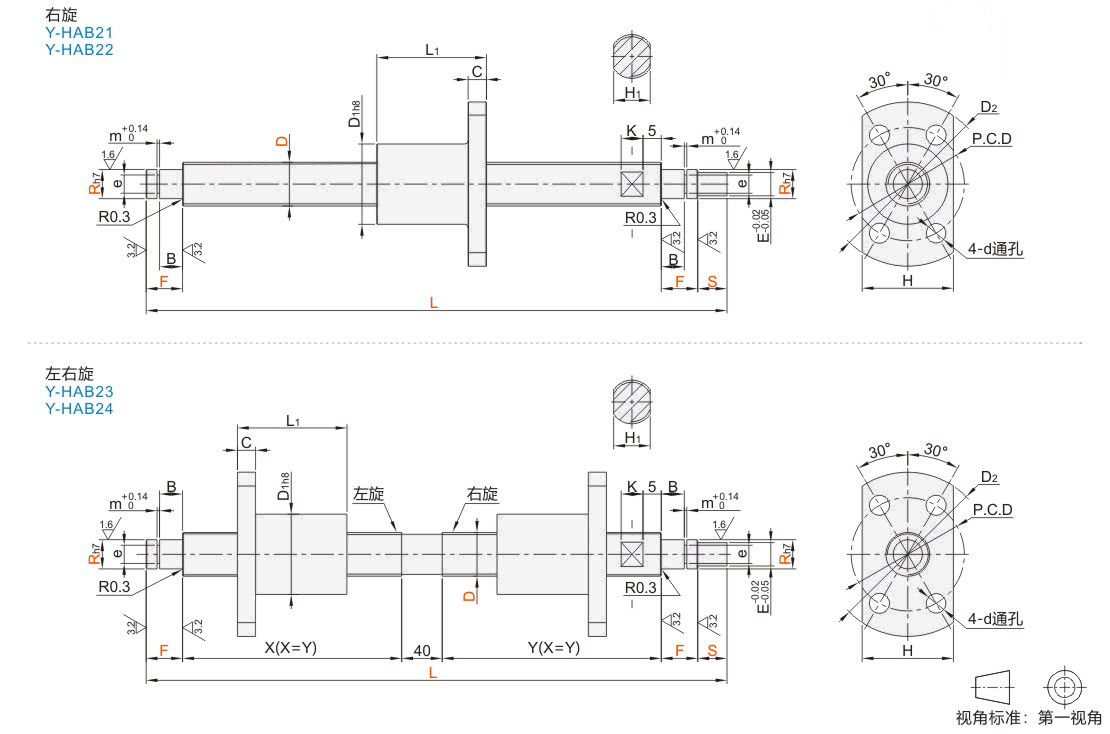

型号		螺距	最小单位0.5		F	R	螺帽尺寸							丝杠尺寸			轴向间隙	径向间隙	动态容许推力KN	理论传动效率
代码	丝杠轴径D	螺距	L	S	F	R	D1	L1	D2	C	P.C.D	d	H	E	H1	K	轴向间隙	径向间隙	动态容许推力KN	理论传动效率
右旋 JT-RQBXUD JT-RQBXUU 左右旋 JT-RQBXUQ JT-RQBXUF	12	2	130~1000	2~100	10	8	22	30	45	5	31	5.3	25	6	10	5	0.1mm 以内	0.3mm 以内	3.9	≈32%
	14	3	130~1000		10 12	8 10	22	30	45	5	31	5.3	25	8	12	7			4.5	≈39%
	16	3	130~1200			8 10 12	28	35	52	6	38	6.3	31	10	14	8			6.62	≈35%
	20	4				10 15	32	40	57	6	42		35	12	17				9.8	≈37%
	25	5				10 15	36	50	62	7	47		41	12	23				14.2	≈37%

JT-RQBXUQ/JT-RQBXUF需满足条件：L＞2×(L1+F)+20+S。
