规格 *

方形丝杠支座（固定侧）

图片仅供参考

方形丝杠支座（固定侧）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	销售方式	材质 / ①③⑥	材质 / ④	表面处理 / ①③④⑥	类型
JT-IVOXD	单件	S45C	SUJ2	发黑	固定侧
JT-CVYIVOXD	套装	一	一	发黑	固定侧(JT-IVOXD)+支撑侧(JT-IVOLD)

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	角接触轴承 5级	1对
③	轴承盖	1
④	间隔环	2
⑤	内六角紧定螺丝(附铝合金垫片)	2
⑥	紧固螺帽	1
⑦	油封(Ø8以下1个)	2

①②③为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、高速旋转用途。
适用锂电行业：禁铜、锌材质。

套装选型 JT-CVYIVOXD (规格)	SET套装构成零件
套装选型 JT-CVYIVOXD (规格)	固定侧(规格) JT-IVOXD	支撑侧(规格) JT-IVOLD
10	10	10
12	12	12
15	15	15
17	17	17
20	20	20
25	25	25
30	30	30
35	35	35
40	40	40

支撑侧JT-IVOLD尺寸，请在怡合达网站搜索查看。

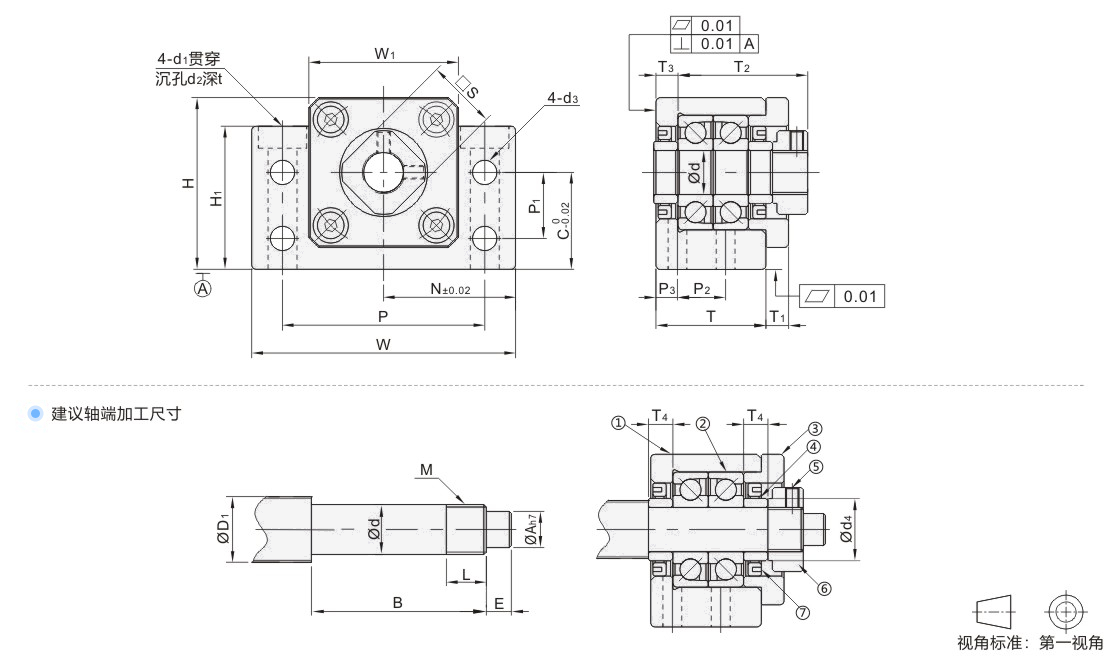

W1为轴承座本体凸台宽度。

选型参数

选型表

型号		Ød	T	T1	T2	T3	W	H	C	W1	H1	P	P1	P2	P3	Ød1	Ød2	t	N	Ød3	S	油封适用轴径Ød4	建议轴端加工尺寸
型号																							搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格																						搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格																						ØD1	Ød		ØA	B	E	M	L	T4
单件 JT-IVOXD 套装 JT-CVYIVOXD	10	10	25	5	29.5	5	60	39	22	34	32.5	46	15	13	6	6.6	11	5	30	5.5	16	14.4	12/14/15	10	-0.005 -0.012	8	36	15	M10×P1.0	16	5.5
	12	12	25	5	29.5	5	60	43	25	35	32.5	46	18	13				1.5	30		19	15.4	14/15/16	12	-0.005 -0.012	10	36	15	M12×P1.0	14	5.5
	15	15	27	6	32	6	70	48	28	40	38	54	18	15				6.5	35		22	19.4	18/20	15	-0.005 -0.014	12	40	20	M15×P1.0	12	6
	17	17	35	9	44	7	86	64	39	50	55	68	28	19	8	9	14	8.6	43	6.6	24	24.4	20/25	17	-0.005 -0.014	15	53	23	M17×P1.0	17	7
	20	20	35	8	43	8	88	60	34	52	50	70	22	19	8	9	14	8.5	44	6.6	30	27.4	25/28	20	-0.005 -0.014	17	53	25	M20×P1.0	15	8
	25	25	42	12	54	9	106	80	48	64	70	85	33	22	10	11	17.5	11	53	9	35	31.4	32/36	25	-0.005 -0.014	20	65	30	M25×P1.5	18	9
	30	30	45	14	61	9	128	89	51	76	78	102	33	23	11	14	20	13	64	11	40	37.4	36/40	30	-0.005 -0.015	25	72	38	M30×P1.5	25	9
	35	35	50	14	67	12	140	96	52	88	79	114	35	26	12	14	20	13	70	11	50	44.4	45	35	-0.008 -0.018	30	82	45	M35×P1.5	26	12
	40	40	61	18	76	15	160	110	60	100	90	130	37	33	14	18	26	17.5	80	14	50	49.4	50	40	-0.008 -0.018	35	94	50	M40×P1.5	30	15
