选择代码

选型参数

轴承内径d *

适用电机法兰尺寸F *

中心高h *

丝杠支座组件长型

图片仅供参考

丝杠支座组件长型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

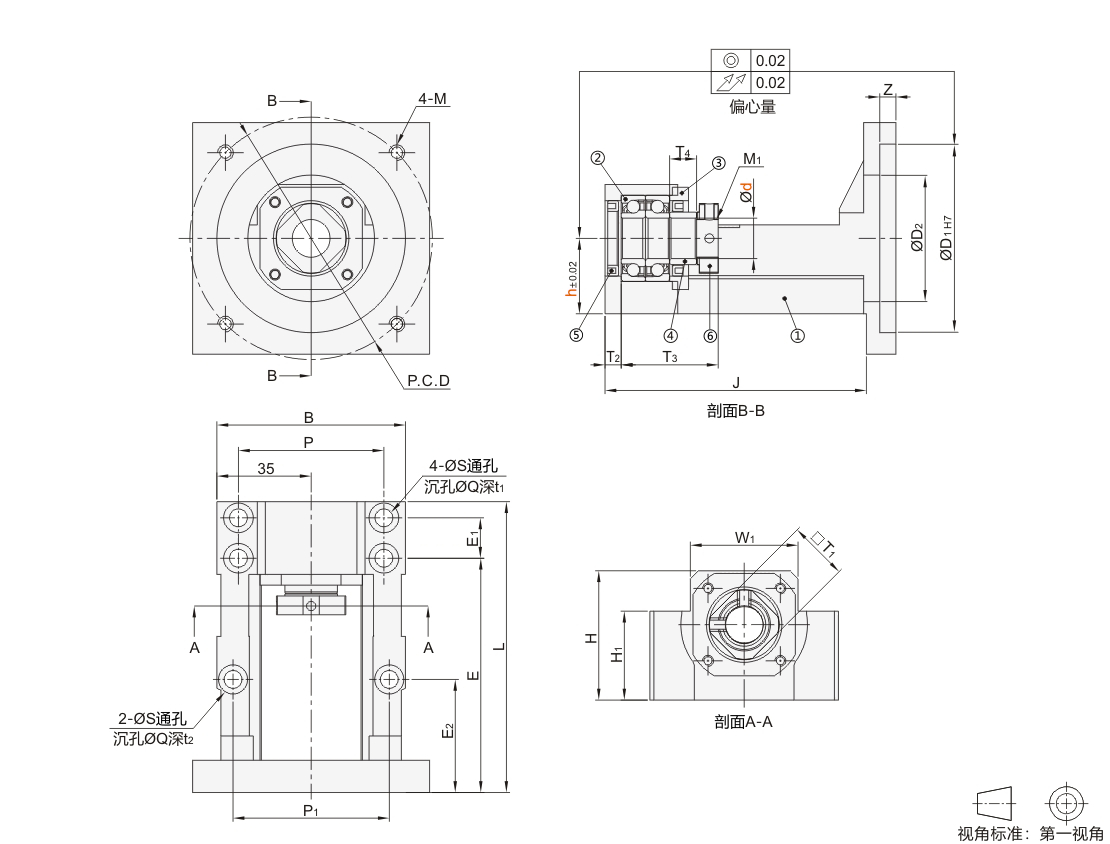

代码	材质 / ①	材质 / ③④⑥	表面处理 / ①③④⑥	类型
JT-IVASO	铸铁	S45C	发黑	整合型传动座 ● 长型

构成零件

编号	零件名称	数量
①	传动座本体	1
②	轴承	1组
③	压板	1
④	间隔环	2
⑤	油封	2
⑥	锁紧螺母	1组

使用之轴承经预压处理，轴向0间隙。
轴承采用P5配对DF组装，最适宜滚珠丝杆使用。

选型参数

选型表

型号				适用电机类型	ØD1	P.C.D	M	Z	ØD2	B	P	P1	L	J	E	E1	E2	S	Q	t1	t2	H	H1	W1	T1	T2	T3	T4	M1	建议丝杠支座	建议电机规格
型号																														建议丝杠支座	建议电机规格		代码	适用丝杠轴径	适用电机法兰	中心高	支撑侧	止口规格	安装 P.C.D
d	F*	h																															代码				支撑侧	止口规格	安装 P.C.D
JT-IVASO	15	60	28																											伺服电机	50	70	M5	6	36	70	54	58	98	89	77	15	32	6.6	11	7	2	48	33	40	22	6	36	10	M15×1.0	JT-IVXLD-15	50	70
		60S		M4																											50	70			36				98	89	77		32														50	70
		80		70	90	M6	47	108	97	87	42	70	90
		80S		70	90	M5	47	108	97	87	42	70	90
		57		步进电机	38.1	66.7	M4	36	98	89	77	32	38.1	66.7
		86		步进电机	73	98.4	M6	47	108	97	87	42	73	98.4

*带S为松下电机，不带为其它品牌电机。
