VBU系列方型拖链接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	打开方式	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXDSD	内外径打开	桥式	单腔	工程塑料	黑色	-20°C~80°C	UL94-HB	接头	80系列拖链
JT-KXDSU	内外径打开	封闭式	单腔	工程塑料	黑色	-20°C~80°C	UL94-HB	接头	80系列拖链

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		材质	颜色	允许温度	阻燃等级
JT-KVDSD	加强型80系列拖链用	方型	工程塑料	黑色	-20°C~80°C	UL94-HB

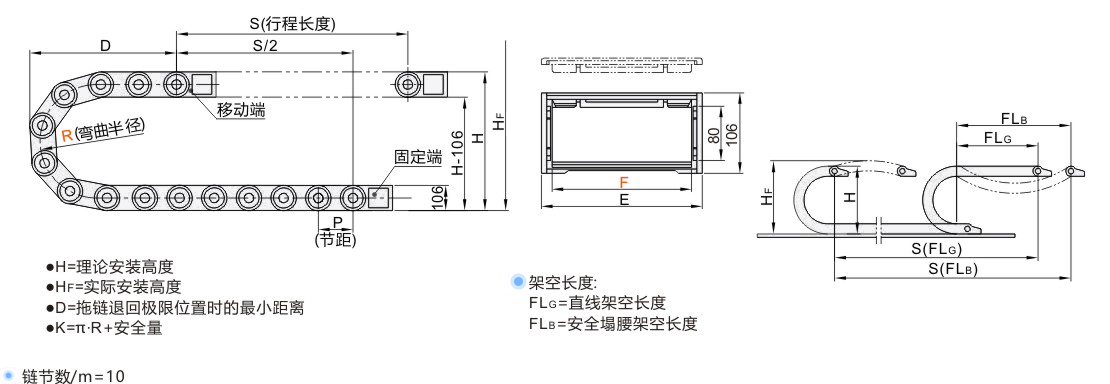

选型参数

拖链

型号		弯曲半径R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度(m)	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
代码	内宽F	弯曲半径R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度(m)	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
JT-KXDSD	100	150	1~	JT-KVDSD-F100	406	325	880	506	144	100	72	4.5	110	45	≈4.35
		200			506	375	1035	606
		250			606	425	1195	706
	125	150		JT-KVDSD-F125	406	325	880	506	169						≈4.55
		200			506	375	1035	606
		250			606	425	1195	706
	150	150		JT-KVDSD-F150	406	325	880	506	194						≈4.67
		200			506	375	1035	606
		250			606	425	1195	706
	200	150		JT-KVYSD-F200	406	325	880	506	244						≈4.85
		200			506	375	1035	606
		250			606	425	1195	706
	250	150		JT-KVDSD-F250	406	325	880	506	294						≈5.18
		200			506	375	1035	606
		250			606	425	1195	706
	300	150		JT-KVDSD-F300	406	325	880	506	344						≈5.55
		200			506	375	1035	606
		250			606	425	1195	706
JT-KXDSU	150	150		JT-KVDSD-F150	406	325	880	506	194						≈5.51
		200			506	375	1035	606
		250			606	425	1195	706
	200	150		JT-KVDSD-F200	406	325	880	506	244						≈5.83
		200			506	375	1035	606
		250			606	425	1195	706
	300	150		JT-KVDSD-F300	406	325	880	506	344						≈7.14
		200			506	375	1035	606
		250			606	425	1195	706
	350	150		JT-KVDSD-F350	406	325	880	506	394						≈7.57
		200			506	375	1035	606
		250			606	425	1195	706

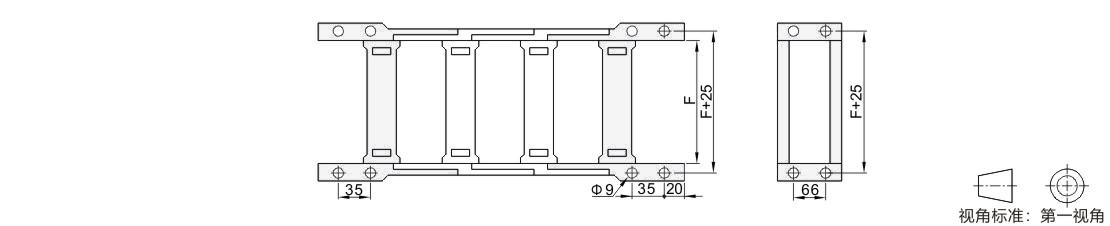

接头

代码	内宽F
JT-KVDSD	100
	125
	150
	200
	250
	300
	350

暂未上传文档资料
