双排滚子链 06B/08B/10B/12B/16B系列

图片仅供参考

双排滚子链 06B/08B/10B/12B/16B系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	系列	ISO链号	节距(P)	材质	类型
JT-KGROD	06B系列	06B-2	9.525	钢	标准型
JT-KGROU	06B系列	06B-2	9.525	不锈钢	标准型
JT-KGRXD	08B系列	08B-2	12.7	钢	标准型
JT-KGRXU	08B系列	08B-2	12.7	不锈钢	标准型
JT-KGRLD	10B系列	10B-2	15.875	钢	标准型
JT-KGRLU	10B系列	10B-2	15.875	不锈钢	标准型
JT-KGRMD	12B系列	12B-2	19.05	钢	标准型
JT-KGRMU	12B系列	12B-2	19.05	不锈钢	标准型
JT-KGRGD	16B系列	16B-2	25.4	钢	标准型
JT-KGRGU	16B系列	16B-2	25.4	不锈钢	标准型

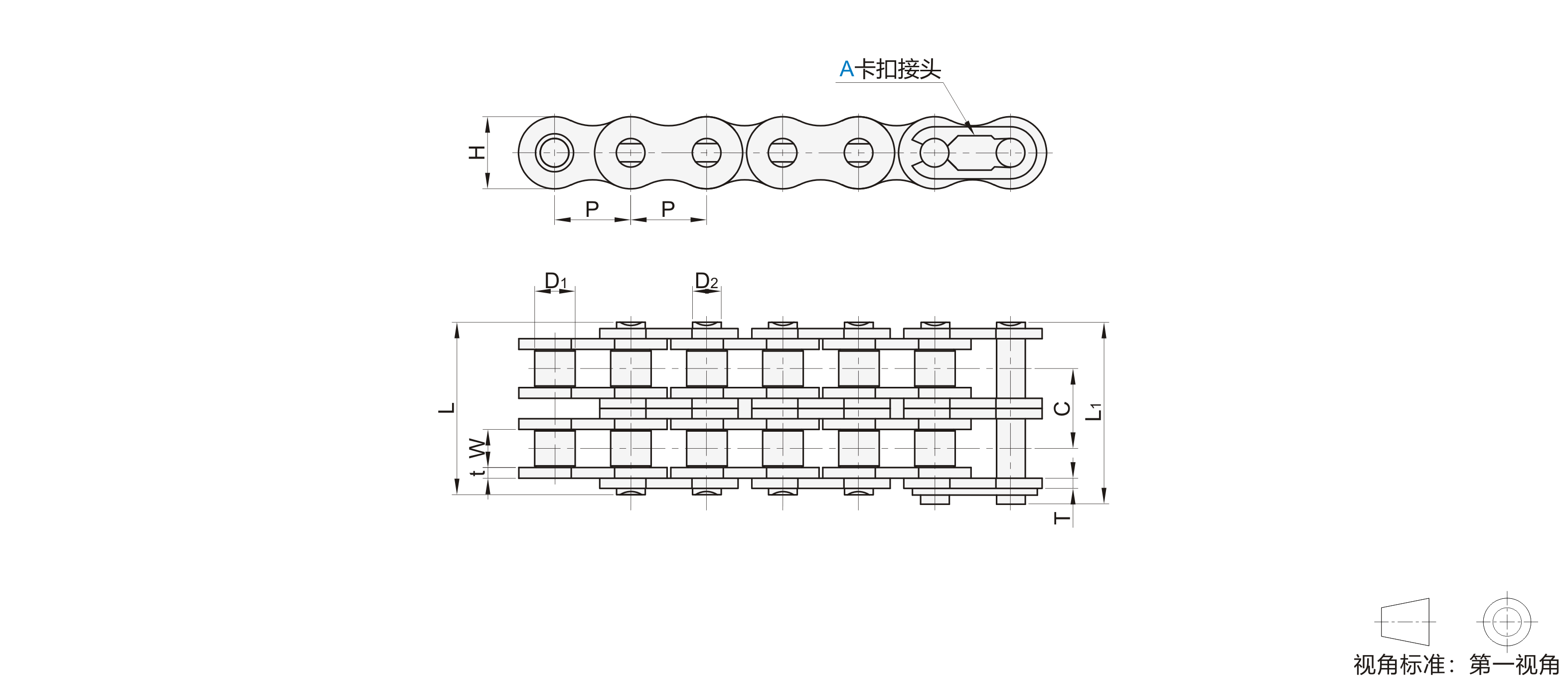

链条一个节距P为一节，下图所示为6节。
06B系列为直板链。

链条节数为偶数节时，产品附带一个全扣接头。
链条节数为奇数节时，产品附带一个全扣接头，一个半扣接头。
另需接头可单独订购，详见VMV04/VMV05/VMV34/VMV35。

选型参数

选型表

型号		排数	节数最小单位1	接头形式	内节宽度	滚子外径	销轴外径	销轴长度		链板高度	链板厚度		排距	极限拉伸强度(KN)	适配链条接头型号
代码	系列	排数	节数最小单位1	接头形式	W(min)	D1(max)	D2(max)	L(max)	L1(max)	H(max)	T(max)	t(max)	C	极限拉伸强度(KN)	全扣型	半扣型
JT-KGROD	06B	2	4~	A(卡扣)	5.72	6.35	3.28	23.4	24.4	8.2	1.3	1.3	10.24	16.9	VMV04-06B-2	VMV34-06B-2
JT-KGROU	06B				5.72	6.35	3.28	23.4	24.4	8.2	1.3	1.3	10.24	11.8	VMV05-06B-2	VMV35-06B-2
JT-KGRXD	08B				7.75	8.51	4.45	31	32.2	11.8	1.6	1.6	13.92	32	VMV04-08B-2	VMV34-08B-2
JT-KGRXU	08B				7.75	8.51	4.45	31	32.2	11.8	1.6	1.6	13.92	21	VMV05-08B-2	VMV35-08B-2
JT-KGRLD	10B				9.65	10.16	5.08	36.1	37.5	14.7	1.7	1.7	16.59	44.5	VMV04-10B-2	VMV34-10B-2
JT-KGRLU	10B				9.65	10.16	5.08	36.1	37.5	14.7	1.7	1.7	16.59	29.1	VMV05-10B-2	VMV35-10B-2
JT-KGRMD	12B				11.68	12.JT-VMPSLCSFZMPNZFZ	5.72	42	43.6	16	1.85	1.85	19.46	57.8	VMV04-12B-2	VMV34-12B-2
JT-KGRMU	12B				11.68	12.JT-VMPSLCSFZMPNZFZ	5.72	42	43.6	16	1.85	1.85	19.46	37	VMV05-12B-2	VMV35-12B-2
JT-KGRGD	16B				17.02	15.88	8.28	68	69.3	21	3.1	4.15	31.88	106	VMV04-16B-2	VMV34-16B-2
JT-KGRGU	16B				17.02	15.88	8.28	68	69.3	21	3.1	4.15	31.88	70.7	VMV05-16B-2	VMV35-16B-2
