方形丝杠支座组件（固定侧·低肩型）

图片仅供参考

方形丝杠支座组件（固定侧·低肩型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①③⑥	材质 / ④	表面处理 / ①③④⑥	类型
JT-IVOUD	S45C	SUJ2	发黑	标准型 ● 固定侧

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	角接触轴承 5级	1对
③	轴承盖	1
④	间隔环	2
⑤	油封(Ø4-5无油封，Ø6-8 1个)	2
⑥	支座用螺母	1
⑦	内六角紧定螺丝(附铝合金垫片）	2

①②③为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、高速旋转用途。
适用锂电行业：禁铜、锌材质。

选型参数

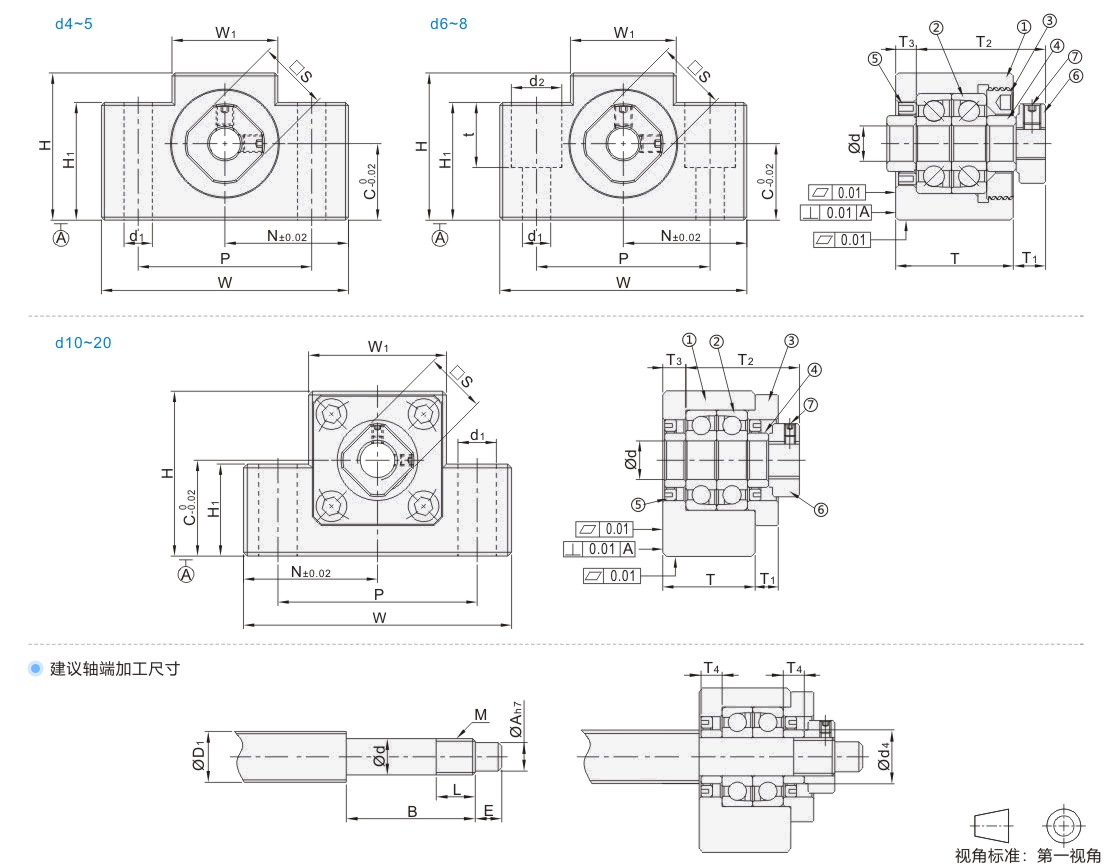

选型表

型号		Ød	T	T1	T2	T3	W	H	C	W1	H1	P	N	Ød1	Ød2	t	S	油封适用轴径Ød4	建议轴端加工尺寸
代码	规格																		搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格																		ØD1	Ød		ØA	B	E	M	L	T4
JT-IVOUD	4	4	15	5.5	18.5	2	34	19	10	18	7	26	17	4.5	一	一	10	5.5	4	4	-0.001 -0.006	3	18	5	M4×P0.5	6.5	3.5
	5	5	16.5		9.5	2.5	36	21	11	20	8	28	18	4.5	一	一	11	7.5	6	5	-0.005 -0.012	4	19	6	M5×P0.5	6.5	4.5
	6	6	20		22	3.5	42	25	13	18	20	30	21	5.5	9.5	11	12	9.4	8	6	-0.005 -0.012	4	28	8	M6xP0.75	8	5
	8	8	23	7	26	4	52	32	17	25	26	38	26	6.6	11	12	14	11.4	10/12	8	-0.005 -0.012	6	32	9	M8×P1.0	10	5.5
	10	10	24	6	29.5	6	70	43	25	36	24	52	35	9	一	一	16	14.4	12/14/15	10	-0.005 -0.012	8	36	15	M10×P1.0	11
	12	12	24		29.5	6	70	43	25	36	24	52	35	9			19	15.4	14/15/16	12	-0.005 -0.012	10	36	15	M12×P1.0	11
	15	15	25		32	5	80	49	30	41	25	60	40	11			22	20	18/20	15	-0.005 -0.014	12	47	20	M15×P1.0	18	6
	15B	15	25		36	5	80	49	30	41		60	40				22	20	18/20	15	-0.005 -0.014	12	47	20	M15×P1.0	18	10
	20	20	42	10	50	10	95	58	30	56		75	47.5				30	25.4	25/28/30	20	-0.005 -0.014	17	62	25	M20×P1.0	17	11
