内径D(mm) *

法兰型导向轴支座键槽型通孔安装

图片仅供参考

法兰型导向轴支座键槽型通孔安装

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-SBDSD	S45C	发黑	键槽型 ● 安装孔通孔 ● 圆法兰型
JT-SBDSU	S45C	喷细砂无电解镀镍	键槽型 ● 安装孔通孔 ● 圆法兰型
JT-SBDDD	S45C	发黑	键槽型 ● 安装孔通孔 ● 对边法兰型
JT-SBDDU	S45C	喷细砂无电解镀镍	键槽型 ● 安装孔通孔 ● 对边法兰型

如对防锈有要求，请优先选用喷细砂无电解镀镍产品。

选型参数

选型表

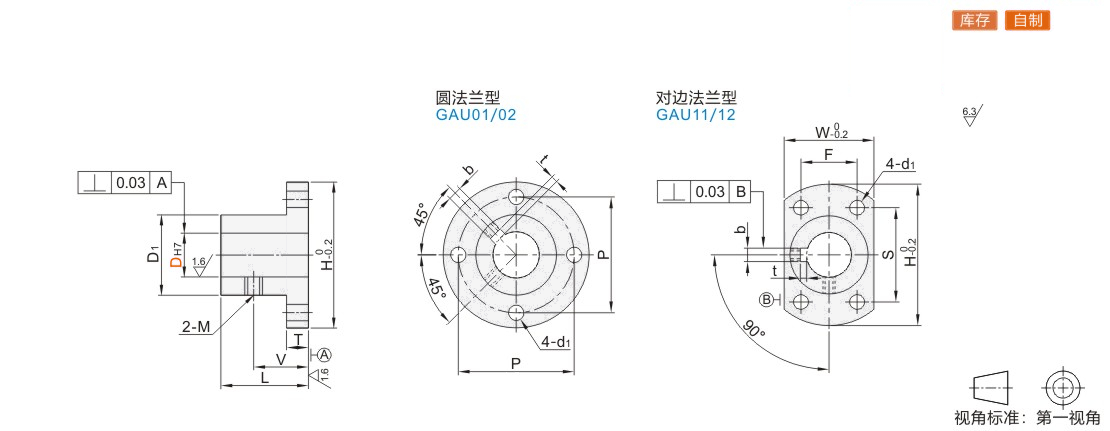

型号			L	D1	H	T	V	M	P	W	S	F	d1	b		t
代码	DH7		L	D1	H	T	V	M	P	W	S	F	d1	b		t
圆法兰型对边法兰型 JT-SBDSD JT-SBDDD JT-SBDSU JT-SBDDU	12	+0.018 0	24	21.8	40	7	16	M4	32	25	28	16	4.5	4	±0.015	1.8	+0.1 0
	16	+0.018 0	32	27.8	50	7	20	M4	40	32	33	22	5.5	5		2.3	+0.1 0
	20	+0.021 0	32	34.8	63	9	21	M5	50	40	42	25	6.6	6		2.8	+0.2 0
	25		38	39.8	68	9	24	M5	55	45	45	30		8	±0.018	3.3
	30		38	44.8	73	12	25	M6	60	50	48	35		8	±0.018	3.3
