转矩 *

气动离合器摩擦式/牙嵌式

图片仅供参考

气动离合器摩擦式/牙嵌式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	连接方式	主体材质	表面处理	类型
JT-NSASU	一端带键槽孔一端法兰	碳钢	镀镍	摩擦式
JT-NSASQ	一端带键槽孔一端法兰	碳钢	镀镍	牙嵌式

特点：
端面齿连接（可双向传递力矩），传递转矩大；
无滑差，无力矩损失；
瞬间连接或分离，动作灵敏快捷；
一体化构造，齿合同轴度高；
低速连接，但可高速运转；
可提供分体型产品。

选型参数

选型表

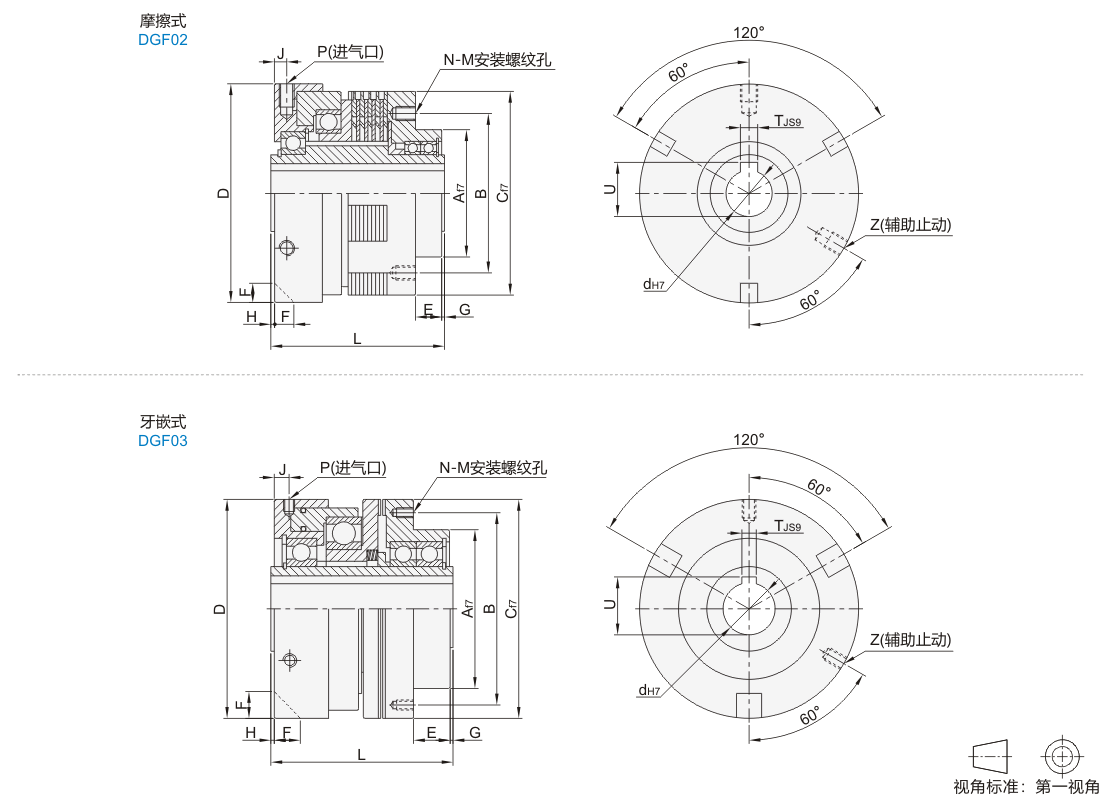

型号		允许连接方转速 (r/min)	旋转速度极限 (r/min)	气腔容积 (cm³)	定子转动惯量 (kg·m²)	转子转动惯量 (kg·m²)	主要尺寸
代码	转矩(N·m) (0.6MPa时)	允许连接方转速 (r/min)	旋转速度极限 (r/min)	气腔容积 (cm³)	定子转动惯量 (kg·m²)	转子转动惯量 (kg·m²)	A	B	C	D	E	F	L	P	N	M	T	U	d	Z	G	H	J
摩擦式 JT-NSASU	400	2500	2500	33.1	4.82×10⁻³	1.42×10⁻³	80	100	128	137	18	10	105	PT1/8	4	M8	10	33.3	30	M8	0.5	1	7
	600	2000	2000	55.5	6.23×10⁻³	3.69×10⁻³	110	130	152	168	23	12	138	PT1/4	6	M10	16	54.3	50	M8	0.5	1	12
	1000	1500	1500	68.25	9.55×10⁻³	4.25×10⁻³	130	150	175	195	23	13	165	PT1/4		M12	18	64.5	60	M10	1	2	12
	2000	1000	1000	89.7	4.67×10⁻²	2.55×10⁻²	155	180	205	232	30	15	185	PT3/8		M16	22	85.5	80	M10	1.5	2	18
	3000	700	700	112.3	8.86×10⁻²	3.35×10⁻²	180	205	242	265	35	16	185	PT3/8	8	M16	25	100.5	95	M12	2	3	18
牙嵌式 JT-NSASQ	100	100	2300	4.39	1.25×10⁻³	3.89×10⁻⁴	62	75	85	85	13	10	68	PT1/8	4	M6	6	22.8	20	M6	0.5	0	6
	200	80	2000	13.6	2.45×10⁻³	7.78×10⁻⁴	75	90	110	115	18		80			M6	8	28.3	25		0.5	0	6
	400	50	1500	20.1	3.82×10⁻³	1.32×10⁻³	80	100	125	135	18		95			M8	10	33.3	30		1	1	7
	600		1000	28.5	5.23×10⁻³	2.69×10⁻³	90	115	137	155	20	12	105	PT1/4	6	M10	12	43.3	40	M8			8.5
	800			31.6	8.83×10⁻³	3.34×10⁻³	110	130	155	170	23	12	115			M10	16	54.3	50	M8
	1200	30		38.3	2.03×10⁻²	8.02×10⁻³	130	150	178	195	23	13	125			M12	18	69.4	65	M10
	2000	30	700	66.4	3.81×10⁻²	1.76×10⁻²	155	180	212	232	30	15	145	PT3/8		M16	22	85.5	80	M10	2	2	17
	3000	20		87.7	7.75×10⁻²	2.87×10⁻²	180	205	242	265	35	16	185	PT3/8	8	M16	25	100.5	95	M12	2	2	17
	4000			131.8	9.22×10⁻²	4.55×10⁻²	210	240	280	298	40	20	190	PT1/2	8	M18	28	116.5	110		3	3	25
	8000		500	242.7	4.51×10⁻¹	8.77×10⁻²	270	320	386	398	50	30	252	PT1/2	12	M20	32	126.5	120		3	3	25

定子转动惯量：和带轮或链轮等一起旋转部分的转动惯量。
转子转动惯量：和轴一起旋转部分的转动惯量。
