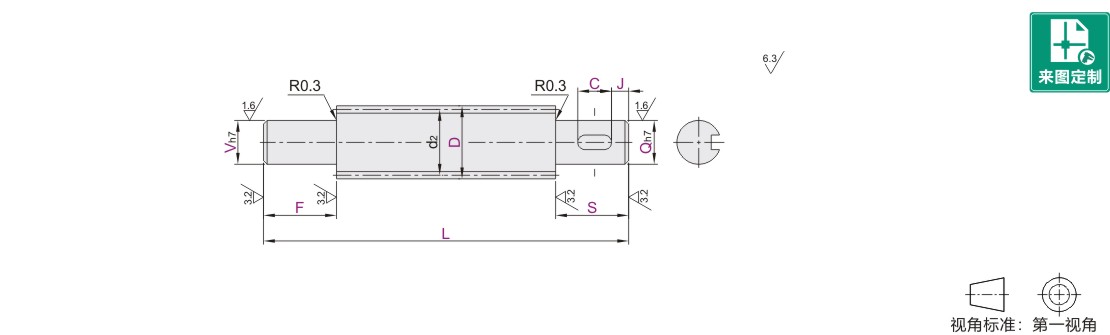

梯形丝杠 30° 两端一阶带键槽

图片仅供参考

梯形丝杠 30° 两端一阶带键槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	配合形式	材质	表面处理	类型
JT-IQDSU	右旋	标准型	S45C	发黑	带键槽型 ● 两端一阶
JT-IQDSX	右旋	标准型	SUS303	—	带键槽型 ● 两端一阶
JT-IQDSL	右旋	通配型	S45C	发黑	带键槽型 ● 两端一阶

通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

丝杠端部存在工艺孔。

键槽尺寸请在怡合达网站搜索ZHR22/ZHR26参阅可选加工(KV/KC)。

选型参数

选型表

型号		最小单位0.5			V·Q 选择	最小单位0.5		螺距 P	有效直径 d2	螺纹牙根直径 (min)	螺纹升角
代码	D	L	F·S		V·Q 选择	C	J	螺距 P	有效直径 d2	螺纹牙根直径 (min)	螺纹升角
JT-IQDSU JT-IQDSX JT-IQDSL	12	70~1000	3≤F≤V×8 6≤S≤Q×8 V、Q≤9时、 F、S为V、Q 的6倍以下		6 7 8 9	C≤60 3≤S-C-J	J≥2.5及J=0, J=0时,键槽R 部为直线	2	11	9.2	3°19´
	14	70~1000			7 8 9 10			3	12.5	10.1	4°22´
	16	80~1200			8 9 10 12			3	14.5	12.1	3°46´
	18	120~1200			8 9 10 12			4	16	13.1	4°33´
	20				9 10 12 14 15			4	18	15.1	4°03´
	22				9 10 12 14 15			5	19.5	16.1	4°40´
	25				10 12 14 15 16 17				22.5	19	4°03´
	28				12 14 15 16 17 20				25.5	22	3°34´
	32	150~1200			12 14 15 16 17 20 25			6	29	24.5	3°46´
	36				16 17 20 25				33	28.5	3°19´
	40				17 20 25 30				37	32.5	2°57´
	(50)	200~1200			25 30 35 40			8	46	40.4	3°10´

( )内的规格不适用JT-IQDSL通配型。

Q尺寸14、20与数字式位置显示器配合使用(数字式位置显示器详见怡合达电商平台)。

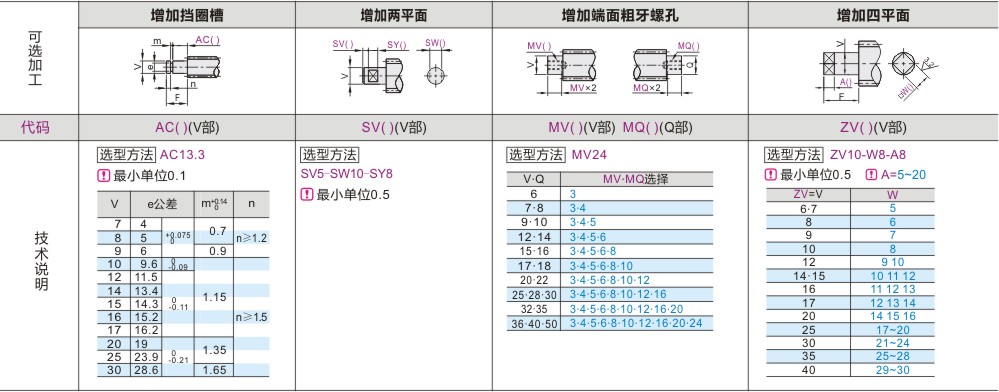

可选加工参数
