选型参数

传动配合部外径D(mm) *

传动配合部长度L(mm) *

附件螺帽类型 *

带肩铰链销（螺帽固定型）

图片仅供参考

带肩铰链销（螺帽固定型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	附件(1个) / U型螺帽	附件(1个) / 标准螺帽	类型
JT-ROMNMD	S45C	发黑	镀锌U型螺帽	发黑(TBK51系列)	L尺寸选择型
JT-ROMNMO	SUS304	—	不锈钢U型螺帽	不锈钢(TBK55系列)	L尺寸指定型

选型参数

选型表

L尺寸选择型

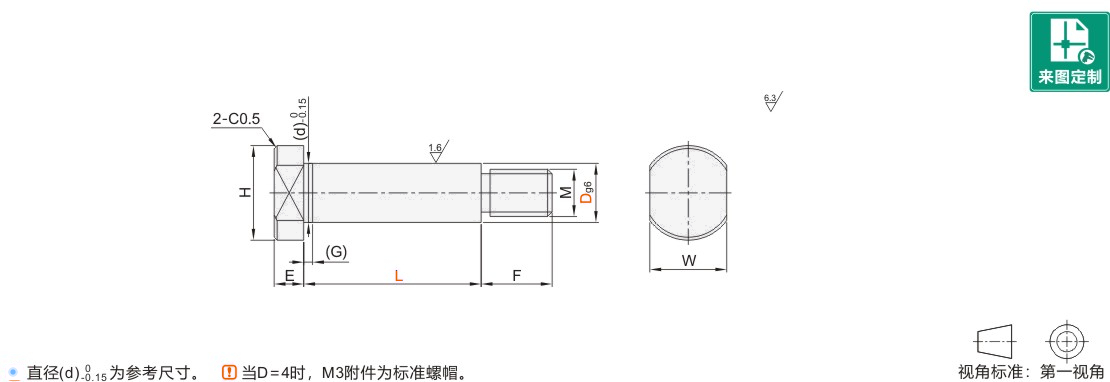

型号			L	附件螺帽类型	H	W	E	F	(d)	(G)	M	附件螺帽
代码	Dg6		L	附件螺帽类型	H	W	E	F	(d)	(G)	M	附件螺帽
JT-ROMNMD	4	-0.004 -0.012	10 12 14 15 16 18 20 22 24 25 30	无指定 (U型螺帽) A (标准螺帽)	7	5	3	6	3.9	1.5	M3	M3×0.5
	5		10 12 14 15 16 18 20 22 24 25 30		9	7	4	6	4.9		M4	M4×0.7
	6		15 16 18 20 22 24 25 30		10	8	5	9	5.8		M5	M5×0.8
	8	-0.005 -0.014	15 16 18 20 22 24 25 30 40 45 50		13	10		9	7.8		M6	M6×1.0
	10	-0.005 -0.014	18 20 22 24 25 30 35 40 45 50		16	13		12	9.8		M8	M8×1.25
	12	-0.006 -0.017	22 24 25 30 35 40 45 50		18	14		16	11.8		M10	M10×1.5

L尺寸指定型

型号			L 最小单位0.1	附件螺帽类型	H	W	E	F	(d)	(G)	M	附件螺帽
代码	Dg6		L 最小单位0.1	附件螺帽类型	H	W	E	F	(d)	(G)	M	附件螺帽
JT-ROMNMO	4	-0.004 -0.012	5.0~55.0	无指定 (U型螺帽) A (标准螺帽)	7	5	3	6	3.9	1.5	M3	M3×0.5
	5		5.0~65.0		9	7	4	6	4.9		M4	M4×0.7
	6		10.0~110.0		10	8	5	9	5.8		M5	M5×0.8
	8	-0.005 -0.014			13	10			7.8		M6	M6×1.0
	10	-0.005 -0.014			16	13		12	9.8		M8	M8×1.25
	12	-0.006 -0.017	15.0~220.0		18	14		16	11.8		M10	M10×1.5
	13		200~2200		24	21		18	12.8		M12	M12×1.75
	14								13.8
	15								14.8
	16								15.8
	17								16.8
	18							24	17.8
	20	-0.007 -0.020			27	23			19.8		M16	M16×2.0
	22				27	23			21.8
	25				30	27			24.8
	30		40.0~220.0		35	30		30	29.0

默认附件为U型螺帽，需要标准螺帽的可选A(标准螺帽)。
