浮动接头滑动型外螺纹/内螺纹/对边法兰

图片仅供参考

浮动接头滑动型外螺纹/内螺纹/对边法兰

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体材质	表面硬度	表面处理	类型
JT-UQGSD	S45C	部45～50HRC 表面高频淬火	发黑	组件 ● — ● 内螺纹型
JT-UQGSU	S45C	部45～50HRC 表面高频淬火	发黑	组件 ● — ● 外螺纹型
JT-UQGDD	S45C	部45～50HRC 表面高频淬火	发黑	单件 ● 气缸连接件 ● 外螺纹型
JT-UQGDU	S45C	40～45HRC	发黑	单件 ● 安装法兰 ● —

特点：
通过自由调整安装间距，可以调整容许偏心量。
通过滑移就可以装入、取出，可用于需要经常维护的场合。

选型参数

选型表

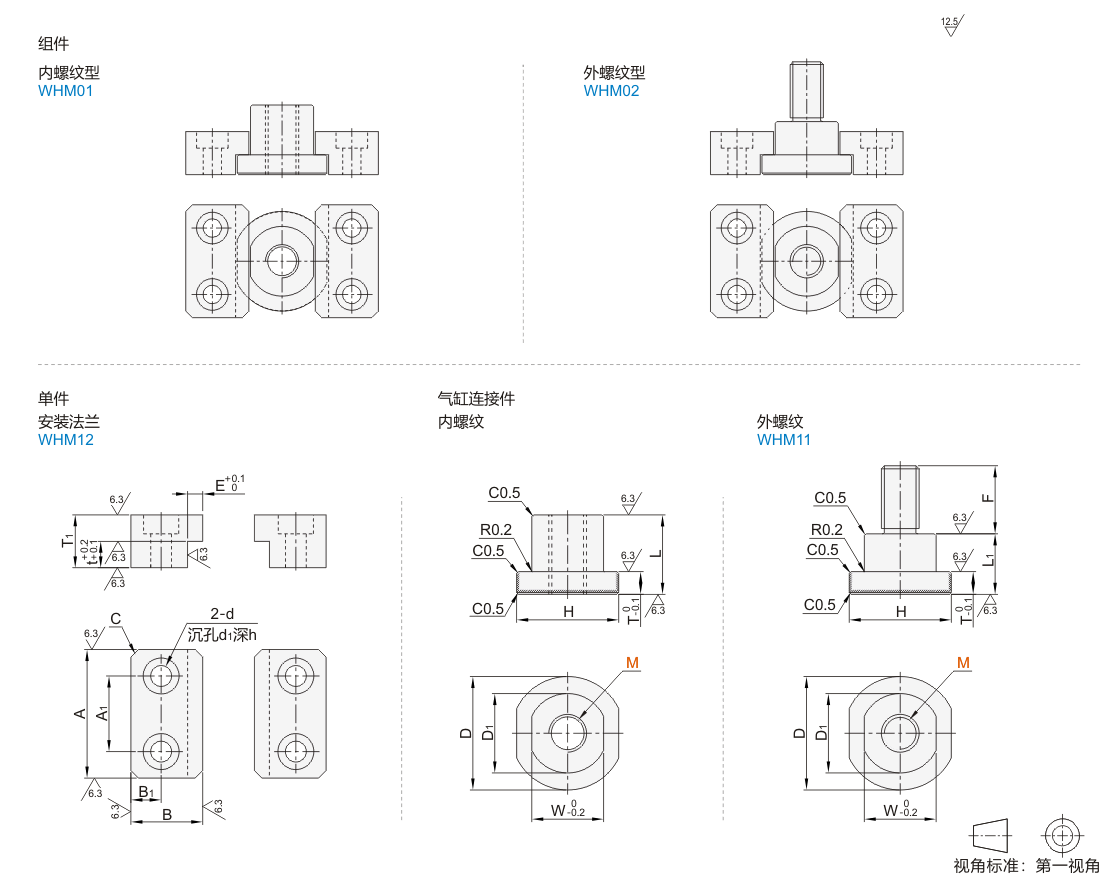

型号		气缸连接件										安装法兰
型号		内螺纹		外螺纹			D	D1	H	T	W	A	A1	B	B1	E	t	T1	d	d1	h	C
代码	M	M×螺距	L	M×螺距	L1	F	D	D1	H	T	W	A	A1	B	B1	E	t	T1	d	d1	h	C
组件内螺纹型 JT-UQGSD 外螺纹型 JT-UQGSU 单件气缸连接件 JT-UQGDD 安装法兰 JT-UQGDU	6	M6×1.0	14	M6×1.0	11	13	20	14	18	4	12	22	12	14	6	3	4	8	4.5	7.8	4.5	2
	8	M8×1.25	17	M8×1.25	14	15	23	16	20	5	14	25	14	14	6	3	5	11	4.5	7.8	4.5
	10	M10×1.25	21	M10×1.5	16	18	30	21	27	6	19	34	20	19	8	4	6	13	5.5	9.3	5
	14	M14×1.5	25	—	—	—	38	27	34	7	24	42	26	22	9	5	7	15	6.5	10.8	6.5	3
	16	—	—	M16×2.0	19	30	38	27	34	7	24	42	26	22	9	5	7	15	6.5	10.8	6.5
	18	M18×1.5	28	—	—	—	45	32	40	8	30	48	30	25	10	5	8	15	10	13.8	8
	20	—	—	M20×2.5	20	32	45	32	40	8	30	48	30	25	10	5	8	15
	22	M22×1.5	33	M22×2.5	23	35	56	40	50	10	36	60	38	28	11	7	10	18
