直线轴承样式

选型参数

内径d(mm) *

直线轴承箱式单元加宽方型

图片仅供参考

直线轴承箱式单元加宽方型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	使用轴承 / 代码	固定座 / 材质	固定座 / 表面处理	使用环境温度	类型
JT-IGUDD	代码	JT-IGMSU系列	铝合金	本色阳极氧化	-15～80°C	短型
JT-IGUSD	代码	JT-IGMSD/JT-IGMSU/JT-IGMSQ系列	铝合金	本色阳极氧化	-15～80°C	单衬型
JT-IGUSX	代码	JT-IGMSF系列	铝合金	本色阳极氧化	-15～80°C	单衬型
JT-IGUUD	代码	JT-IGNDD/JT-IGNDU系列	铝合金	本色阳极氧化	-15～80°C	中型

A部滑块安装面处的结构因规格不同会有所差异，不影响产品的安装使用。

JT-IGUSD内部轴承材质为轴承钢，JT-IGUSX内部轴承材质为SUS440C，对防锈有要求请优先选用JT-IGUSX。

选型参数

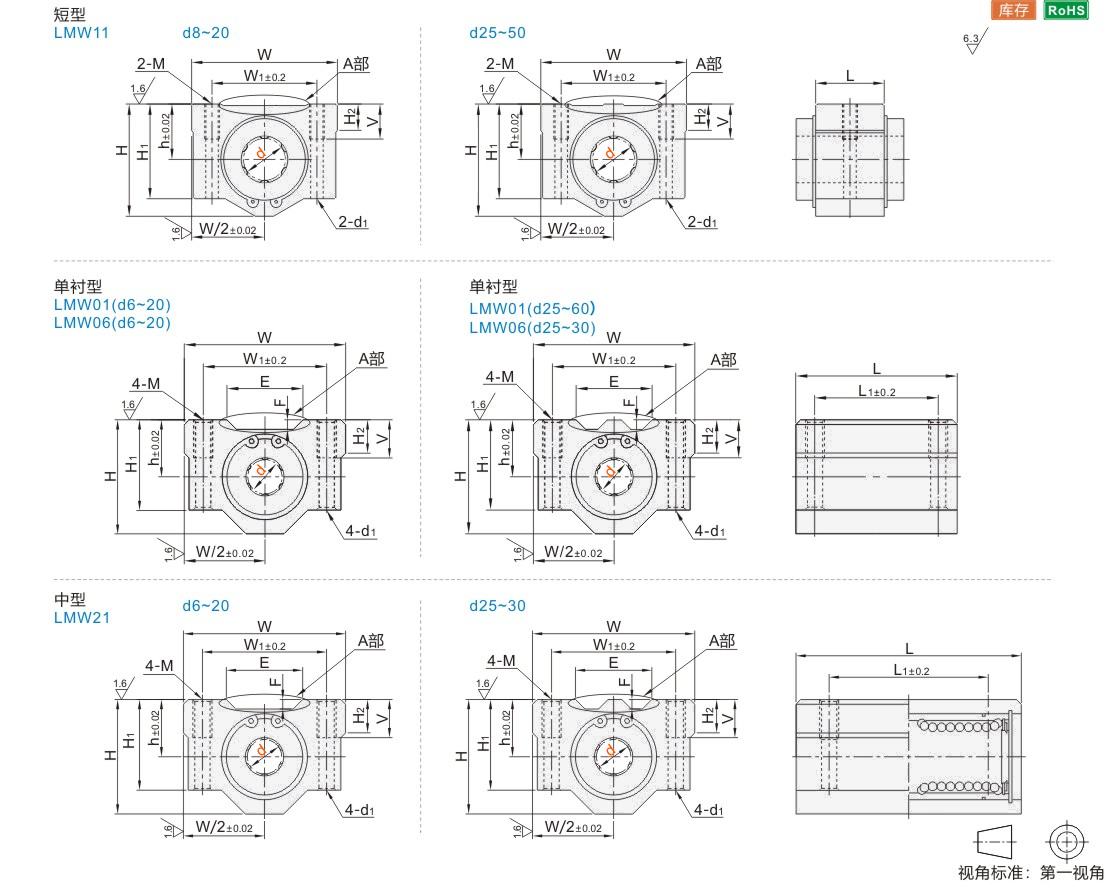

短型

型号			L	h	H	H1	H2	W	W1	M	d1	V	基本额定负载		重量(g）
代码	d		L	h	H	H1	H2	W	W1	M	d1	V	C(动)N	Co(静)N	重量(g）
JT-IGUDD	8	0 -0.009	15.4	11	22	18	6	34	24	M4	3.4	8	263	405	36
	10		20	13	26	21	8	40	28	M5	4.3	12	400	440	63
	12		21	15	28	24	8	42	30.5				412	442	74
	16		23.5	19	38.5	32.5	9	50	36				796	1021	132
	20	0 -0.010	27.4	21	41	35	11	54	40	M6	5.2		859	1345	170
	25		38	26	51.5	42	12	76	54	M8	7.0	18	1095	2046	405
	30		41.5	30	59.5	49	15	78	58				1529	2676	495
	35	0 -0.012	45.4	34	68	54	18	90	70				1661	3026	790
	40		56.4	40	78	62	20	102	80	M10	8.7	25	2259	4777	1220
	50		69.4	52	102	80	25	122	100	M10	8.7	25	4608	8644	2300

1N≈0.102kgf

单衬型

型号			L	L1	h	H	H1	H2	W	W1	M	d1	V	E	F	基本额定负载(N)		重量(g)
代码	d		L	L1	h	H	H1	H2	W	W1	M	d1	V	E	F	C(动)	Co(静)	重量(g)
JT-IGUSD JT-IGUSX	6	0 -0.009	25	15	9	18	15	6	30	20	M4	3.4	8	12	0.4	204	299	35
	8		30	18	11	22	18	6	34	24	M4	3.4	8	16		263	405	50
	10		35	21	13	26	21	8	40	28	M5	4.3	12	15.5		400	440	90
	12		36	26	15	28	24		42	30.5				17.5		412	442	100
	13		39	26	15	30	24.5		44	33				19	0.85	448	496	125
	16		44	34	19	38.5	32.5	9	50	36				19.8	0.85	796	1021	194
	20	0 -0.010	50	40	21	41	35	11	54	40	M6	5.2		21	0.5	859	1345	226
	25		67	50	26	51.5	42	12	76	54	M8	7	18	36	1	1095	2046	595
	30		72	58	30	59.5	49	15	78	58				39.9	0.75	1529	2676	730
JT-IGUSD	35	0 -0.012	80	60	34	68	54	18	90	70				53	1.5	1661	3026	995
	40		90	60	40	78	62	20	102	80	M10	8.7	25	61		2259	4777	1585
	50		110	80	52	102	80	25	122	100	M10	8.7	25	81		4608	8644	3340
	60	0 -0.015	122	90	58	114	94	30	132	108	M12	10.7	25	91	2	5106	10032	4270

1N≈0.102kgf

中型

型号			L	L1	h	H	H1	H2	W	W1	M	d1	V	E	F	基本额定负载		重量(g)
代码	d		L	L1	h	H	H1	H2	W	W1	M	d1	V	E	F	C(动)N	Co(静)N	重量(g)
JT-IGUUD	6	0 -0.010	35	24	9	18	15	6	30	20	M4	3.4	8	12	0.4	206	307	48
	8		43	28	11	22	18	6	34	24	M4	3.4	8	16		294	411	78
	10		53	34	13	26	21	8	40	28	M5	4.3	12	15.5		555	686	142
	12		53	38	15	28	24	8	42	30.5				17.5		670	885	144
	16		63	48	19	38.5	32.5	9	50	36				19.8	0.85	981	1449	323
	20	0 -0.012	73	56	21	41	35	11	54	40	M6	5.2		21	0.5	1550	2156	382
	25		93	66	26	51.5	42	12	76	54	M8	7	18	36	1	2158	3240	866
	30		100	70	30	59.5	49	15	78	58	M8	7	18	39.9	0.75	2716	3674	1065

1Kgf=9.81 N
