台阶型定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

特性：
高硬度不锈钢中含有Mn，具有溶于酸的性质；
高硬度不锈钢具有弱磁性。
P1=P-E*tan15*2
可选加工见下表。

选型参数

选型表

型号	D (最小单位0.01)	D公差	L (最小单位0.1)	P (最小单位0.01)	P公差	B (最小单位0.1)	E(最小单位0.5)	R
代码	D (最小单位0.01)	D公差	L (最小单位0.1)	P (最小单位0.01)	P公差	B (最小单位0.1)	仅锥角型	仅锥头R型

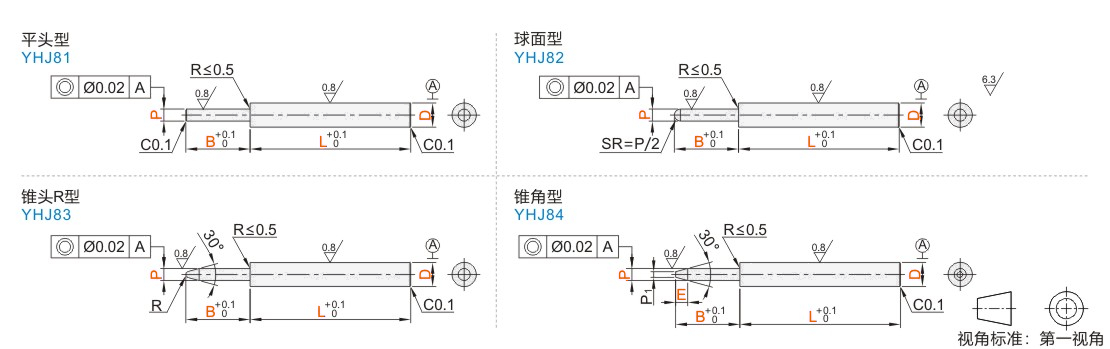

平头型球面型 JT-RQLMD JT-RQLMU	0.51～1.00	0 -0.01	3.0～20.0	0.50～0.99(D>P)	0 -0.01	1.5～5.0 (B-P/2≥1.0)	—	—
	1.01～2.00			0.50～1.99(D>P)		1.5～10.0 (B-P/2≥1.0)
	2.01～3.00			1.00～2.99(D>P)		1.5～10.0 (B-P/2≥1.0)
锥头R型锥角型 JT-RQLMQ JT-RQLMF	1.01～2.00	0 -0.01	3.0～20.0	0.50～1.99(D>P)	0 -0.01	2.0～10.0 (B-P/2≥1.0)	0.5～2.5	0.2
锥头R型锥角型 JT-RQLMQ JT-RQLMF	2.01～3.00	0 -0.01	3.0～20.0	1.00～2.99(D>P)	0 -0.01	2.0～10.0 (B-P/2≥1.0)	0.5～2.5	0.4

锥头R型时，B-1.5≥1.85×P-2.75×R 锥角型时，B≥E+1.5，D≥E
