安装部直径D(mm) *

定位部直径P(mm) *

L *

5~42/1

B *

1.5~30/0.1

图片仅供参考

大头锥角内螺纹定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RXDSD	内螺纹型 / P尺寸选择型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RXDDD	内螺纹型 / P尺寸选择型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RXDFD	内螺纹型 / P.L.B尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RXDOD	内螺纹型 / P.L.B尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RXDSU	内螺纹型 / P尺寸选择型 / 圆型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RXDDU	内螺纹型 / P尺寸选择型 / 多棱型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RXDFU	内螺纹型 / P.L.B尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RXDOU	内螺纹型 / P.L.B尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RXDSQ	内螺纹型 / P尺寸选择型 / 圆型	SKS3	—	—
JT-RXDDQ	内螺纹型 / P尺寸选择型 / 多棱型	SKS3	—	—
JT-RXDFQ	内螺纹型 / P.L.B尺寸指定型 / 圆型	SKS3	—	—
JT-RXDOQ	内螺纹型 / P.L.B尺寸指定型 / 多棱型	SKS3	—	—
JT-RXDSO	内螺纹型 / P尺寸选择型 / 圆型	SUS304	—	—
JT-RXDDO	内螺纹型 / P尺寸选择型 / 多棱型	SUS304	—	—
JT-RXDFO	内螺纹型 / P.L.B尺寸指定型 / 圆型	SUS304	—	—
JT-RXDOO	内螺纹型 / P.L.B尺寸指定型 / 多棱型	SUS304	—	—
JT-RXDSX	内螺纹型 / P尺寸选择型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RXDDX	内螺纹型 / P尺寸选择型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RXDFX	内螺纹型 / P.L.B尺寸指定型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RXDOX	内螺纹型 / P.L.B尺寸指定型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RXDSM	内螺纹型 / P尺寸选择型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RXDDM	内螺纹型 / P尺寸选择型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-RXDFM	内螺纹型 / P.L.B尺寸指定型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RXDOM	内螺纹型 / P.L.B尺寸指定型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-RXDDS	内螺纹型 / P尺寸选择型 / 圆型	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
JT-RXDUS	内螺纹型 / P尺寸选择型 / 多棱型	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
—	内螺纹型 / P.L.B尺寸指定型 / 圆型	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
—	内螺纹型 / P.L.B尺寸指定型 / 多棱型	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm

SUS440C材质的D部加工有识别槽。
P₁=P-E*tan15*2
工艺孔加工条件：D≠P且(D·P·L·B)≥4且P₁>3。(工艺孔详细尺寸见产品简介)

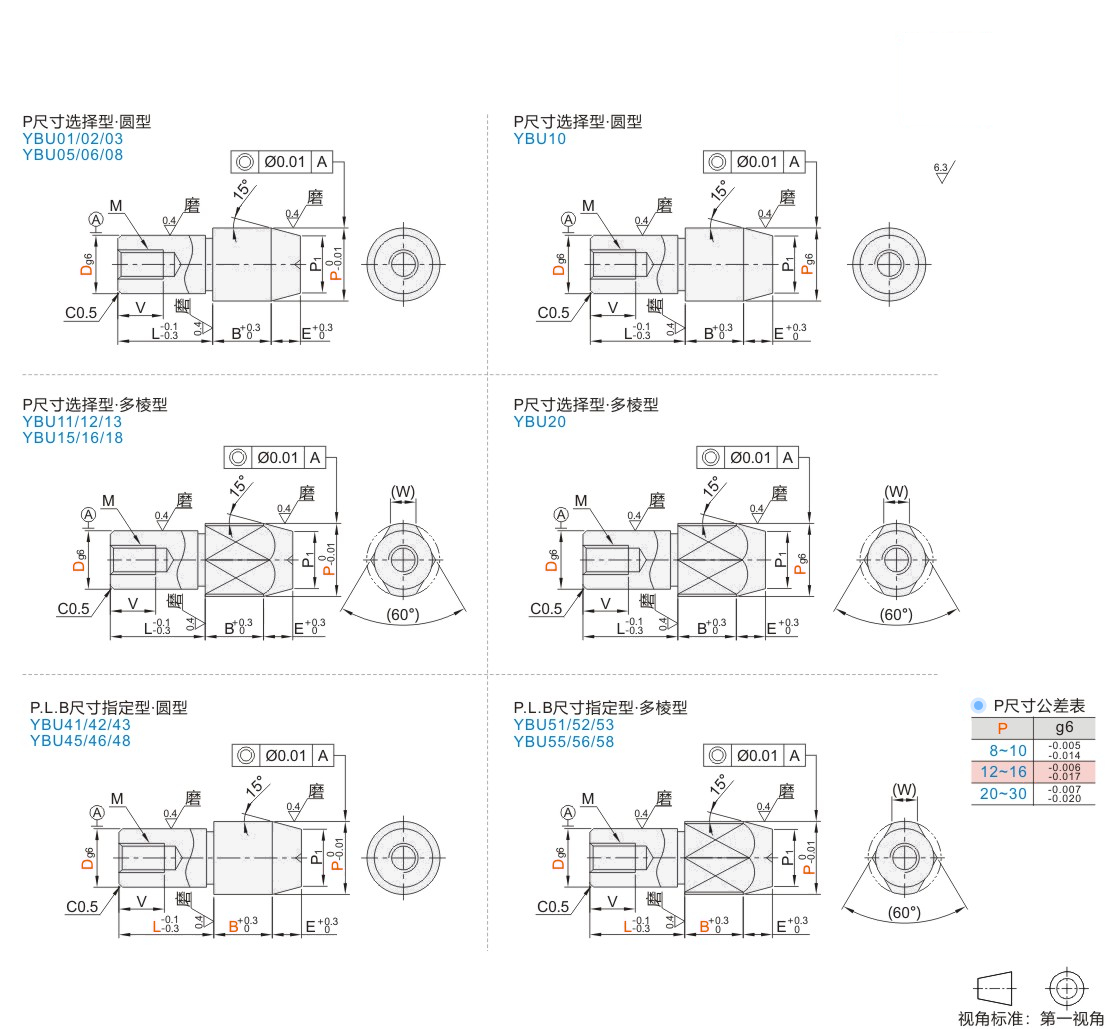

选型参数

P尺寸选择型

型号			P	L	B	E	(W)	M	V
代码	Dg6		P	L	B	E	(W)	M	V
圆型多棱型 JT-RXDSD JT-RXDDD JT-RXDSU JT-RXDDU JT-RXDSQ JT-RXDDQ JT-RXDSO JT-RXDDO JT-RXDSX JT-RXDDX JT-RXDSM JT-RXDDM JT-RXDDS JT-RXDUS	6	-0.004 -0.012	8 10	10	8	3	3	M3	5
	8	-0.005 -0.014	10 12 13	15		4	3.5	M5	8
	8T		10 12 13				3.5	M4	6
	10		12 13 15		10		4	M5	8
	12	-0.006 -0.017	13 15 16				5	M5	8
	13		15 16	22			5.5	M8	12
	16		20 25	22		5	7
	20	-0.007 -0.020	25 30	30	15	5	9

可选加工见下页。

P.L.B尺寸指定型

型号			最小单位0.01	最小单位1	最小单位0.1	E	(W)	M	V
代码	Dg6		P	L	B	E	(W)	M	V
圆型 JT-RXDFD JT-RXDFO JT-RXDFU JT-RXDFX JT-RXDFQ JT-RXDFM 多棱型 JT-RXDOD JT-RXDOO JT-RXDOU JT-RXDOX JT-RXDOQ JT-RXDOM	5	-0.004 -0.012	5.50~10.00	5(9)~12	1.5~15.0	3	2.2	M2	3
	6	-0.004 -0.012	6.50~10.00	6(9)~15	1.5~15.0	3	3	M3	5
	8T	-0.005 -0.014	8.50~15.00	8(12)~18	1.5~30.0	4	3.5	M4	6
	8		8.50~15.00	8(12)~18	1.5~30.0		3.5	M5	8
	10T		11.00~20.00	6(12)~18	3.0~30.0		4	M4	6
	10		11.00~20.00	10(12)~22			4	M5	8
	12T	-0.006 -0.017	13.00~20.00	8(12)~20			5	M4	6
	12		13.00~20.00	12~26			5	M5	8
	13T		14.00~20.00	8(14)~22	5.0~30.0		5.5	M6	9
	13		14.00~20.00	13(14)~28			5.5	M8	10
	16T		17.00~30.00	10(14)~26		5	7	M6	9
	16		17.00~30.00	16~35			7	M8	12
	20T	-0.007 -0.020	22.00~30.00	12(18)~32			9	M6	9
	20	-0.007 -0.020	22.00~30.00	20~42			9	M8	12

( )内L尺寸适用于多棱型。

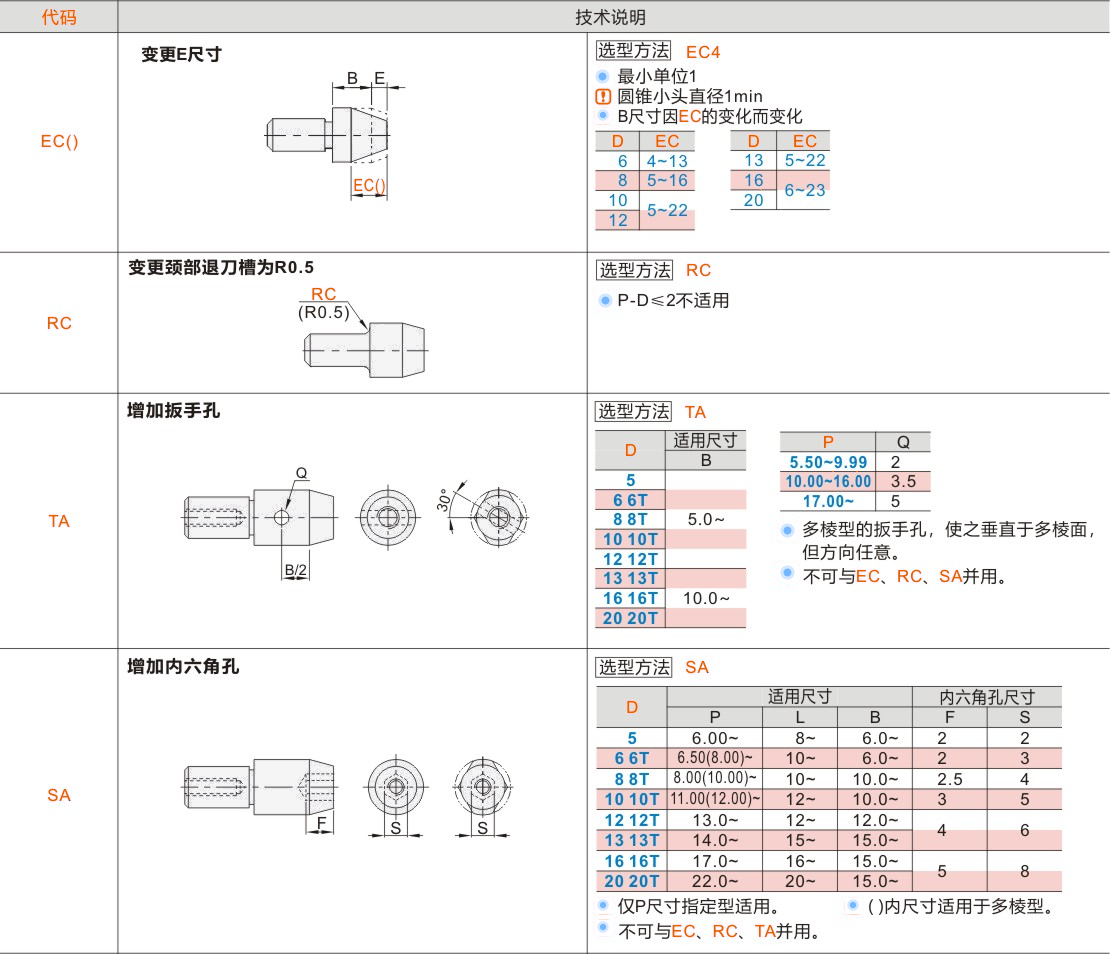

可选加工参数

暂未上传文档资料
