形状

选型参数

管外径D(mm) *

管外径P(mm) *

快插接头变径直通型 Y型三通 T型三通

图片仅供参考

快插接头变径直通型 Y型三通 T型三通

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 脱离环部	类型
JT-TWCQD	PBT	NBR	变径 ● 直通接头
JT-TWCQU	PBT	NBR	变径 ● Y型三通接头
JT-TWCQQ	PBT	NBR	变径 ● T型三通接头

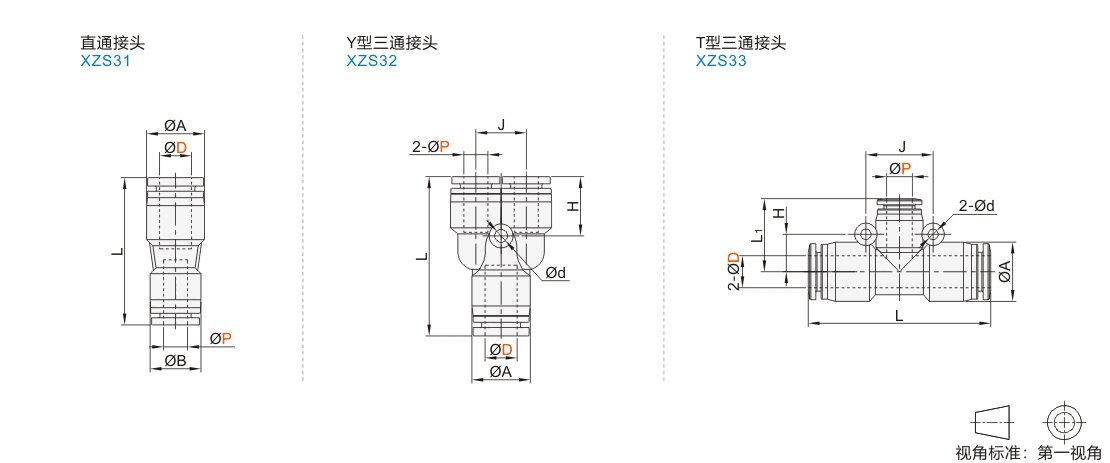

选型参数

直通接头

型号		P	A	B	L
代码	D	P	A	B	L
JT-TWCQD	6	4	13	11.3	34
	8	4	14.5	13	37
	8	6	14.5	13	37
	10	6	18.7	14.5	43
	10	8	18.7	14.5	43
	12	8	21.3	18.7	48
	12	10	21.3	18.7	48

Y型三通接头

型号		P	A	L	d	J	H
代码	D	P	A	L	d	J	H
JT-TWCQU	6	4	13.3	37.1	3.2	10.5	14.8
	8	4	JT-VMPDOCSUZMPNZFZ	40		12.5	17.7
	8	6	JT-VMPDOCSUZMPNZFZ	40		12.5	17.7
	10	6	18.3	45.6		14.5	16.5
	10	8	18.7	49.5		14.5	20.3
	12	8	21.3	52.6	4.2	18	20.8
	12	10	21.3	53.6	4.2	18	21.7

T型三通接头

型号		P	A	L	L1	d	J	H
代码	D	P	A	L	L1	d	J	H
JT-TWCQQ	6	4	13.3	38.6	19.3	3.2	16	8
	8	4	JT-VMPDOCSUZMPNZFZ	45.6	22.3	4.2	18	9
	8	6	JT-VMPDOCSUZMPNZFZ	45.6	22.3		18	9
	10	6	18.7	57.4	27.3		24	12
	10	8	18.7	57.4	27.8		24	12
	12	8	21.3	59.6	28.8		27	13.5
	12	10	21.3	59.6	29.7		27	13.5

暂未上传文档资料
