还有0项未选择重置

选择代码

选型参数

输送机长度L *

220~6000/5

总负载F *

0~60/1

输送高度H *

0~2000/1

皮带速度V *

托盘宽度B *

160~640/1

安装侧 *

安装方向 *

驱动中心到端部距离C *

0~2000/1

支腿组数N *

0~98/1

第一组支腿到端部距离D *

0~6000/1

支腿间距E *

0~1600/1

图片仅供参考

齿形带托盘输送机

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主材质 / 驱动头尾	主材质 / 框架	表面处理 / 框架	类型
JT-BGYSO-01B	铝材	铝材	本色氧化	齿形带托盘输送机

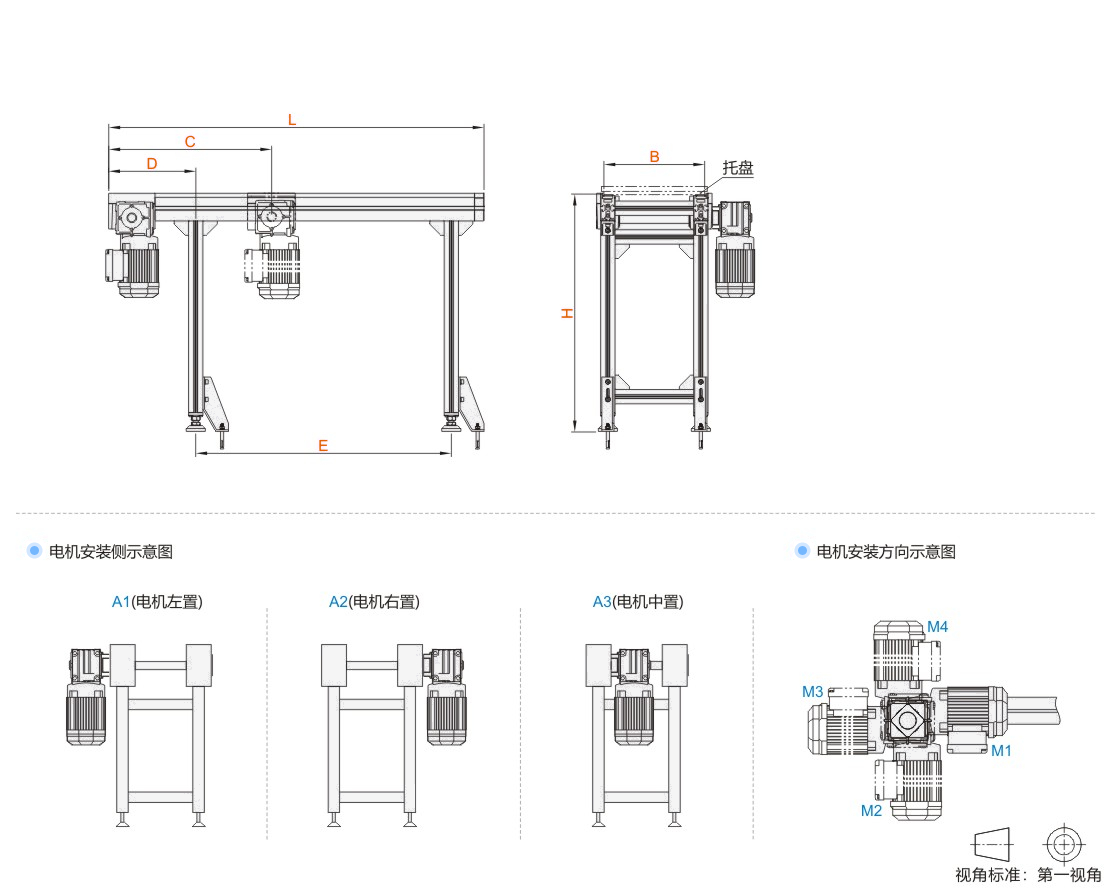

选型参数

选型表

型号	主参数					托盘尺寸	电机安装选择			支腿尺寸
代码	L (最小单位5)	F 总负载(kg) (最小单位1)	H 输送高度 (最小单位1)		V 速度(m/min)	B (最小单位1)	安装侧	安装方向	C (最小单位1)	N 支腿组数 (最小单位1)	D (最小单位1)	E (最小单位1)
代码	L (最小单位5)	F 总负载(kg) (最小单位1)	H 输送高度 (最小单位1)		V 速度(m/min)	B (最小单位1)	安装侧	安装方向	C (最小单位1)	N 支腿组数 (最小单位1)	D (最小单位1)	E (最小单位1)	JT-BGYSO-01B	220~6000	0~60	0(无支腿)	0(无电机) 6 9 12 15 18 20	160~640	A1 A2 A3	M1 M2 M3 M4	0(端部安装) 180~2000	0(无支腿)	0(无支腿)	0(无支腿)
300~2000		2~	220~	300~1600									JT-BGYSO-01B	220~6000	0~60		0(无电机) 6 9 12 15 18 20	160~640	A1 A2 A3	M1 M2 M3 M4	0(端部安装) 180~2000

输送速度V为0时，表示不带电机和减速机；尺寸C为0时，表示驱动头在输送机端部安装；
托盘宽度建议采用240、320、400、480、640；
当电机安装侧为A3(电机中置)时，托盘宽度B值需≥320mm；
满载速度不超20m/min，最小调速在选型速度65%以上；
支腿间距E建议使用在800～1600范围以内。
