28系列二节双向滑轨

图片仅供参考

28系列二节双向滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	宽度	材质	表面处理	类型
JT-HNNSG	28	CF53	镀锌(黑色)	二节式 ● 3/4伸展
JT-HNNDS	28	CF53	镀锌(蓝白)	二节式 ● 3/4伸展

特点：
● 体积小，占用空间小；
● 主体部件采用GCr15；
● 表面采用环保电镀锌：
● 产品可应用在办公设备、工业电子设备、陈列货架、医疗设备和汽车部分等。
按根销售。
可双向拉开。
承重与重量仅供参考。

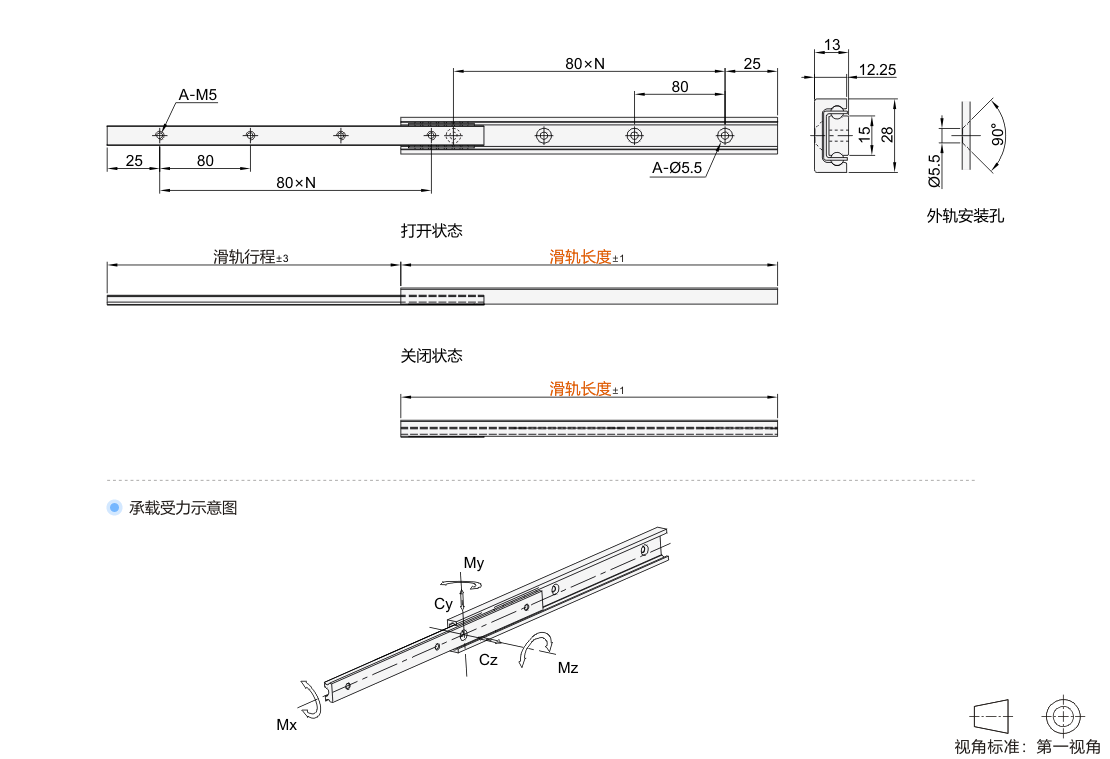

选型参数

选型表

型号						滑轨行程				A			N		承重(1副) (kgf)				承载力																	承载系数 C100(N)			参考重量 (kg/pcs)
代码		滑轨长度				滑轨行程				A			N		承重(1副) (kgf)				Cy(N)				Cz(N)				Mx(N·m)			My(N·m)			Mz(N·m)			承载系数 C100(N)			参考重量 (kg/pcs)
JT-HNNSG JT-HNNDS		130				74				2			1		61.2				612				430				16			21			29			873			0.26
		210				116				3			2		111.7				1117				782				27			59			83			1579			0.43
		290				148				4			3		193.5				1935				1355				40			133			187			2693			0.59
		370				190				5			4		244.6				2446				1712				51			214			306			3403			0.75
		450				232				6			5		295.6				2956				2070				62			315			450			4120			0.91
		530				274				7			6		346.7				3467				2427				73			436			620			4835			1.08
		610				316				8			7		397.8				3978				2785				83			577			820			5558			1.24
		690				358				9			8		448.9				4489				3142				94			736			1051			6273			1.4
		770				400				10			9		499.6				4996				3499				105			915			1308			6985			1.56
		850				433				11			10		582.9				5829				4082				118			1166			1667			8113			1.73
		930				475				12			11		633.6				6336				4437				130			1390			1985			8810			1.89
		1010				517				13			12		684.9				6849				4795				140			1633			2329			9526			2.05
		1090				559				14			13		735.9				7359				5150				151			1894			2704			10239			2.21
		1170				601				15			14		786.8				7868				5508				162			2176			3109			10953			2.38

C100代表内轨、滑块未伸出时所能承受的重量。
Cy/Cz代表内轨、滑块完全伸出时所能承受的重量。
