还有0项未选择重置

选择代码

代码参数

类型

轴承座材质

轴承座表面处理

轴承材质

选型参数

轴承型号 *

长度L(mm) *

51~160/1

台阶厚度S(mm) *

5~137/1

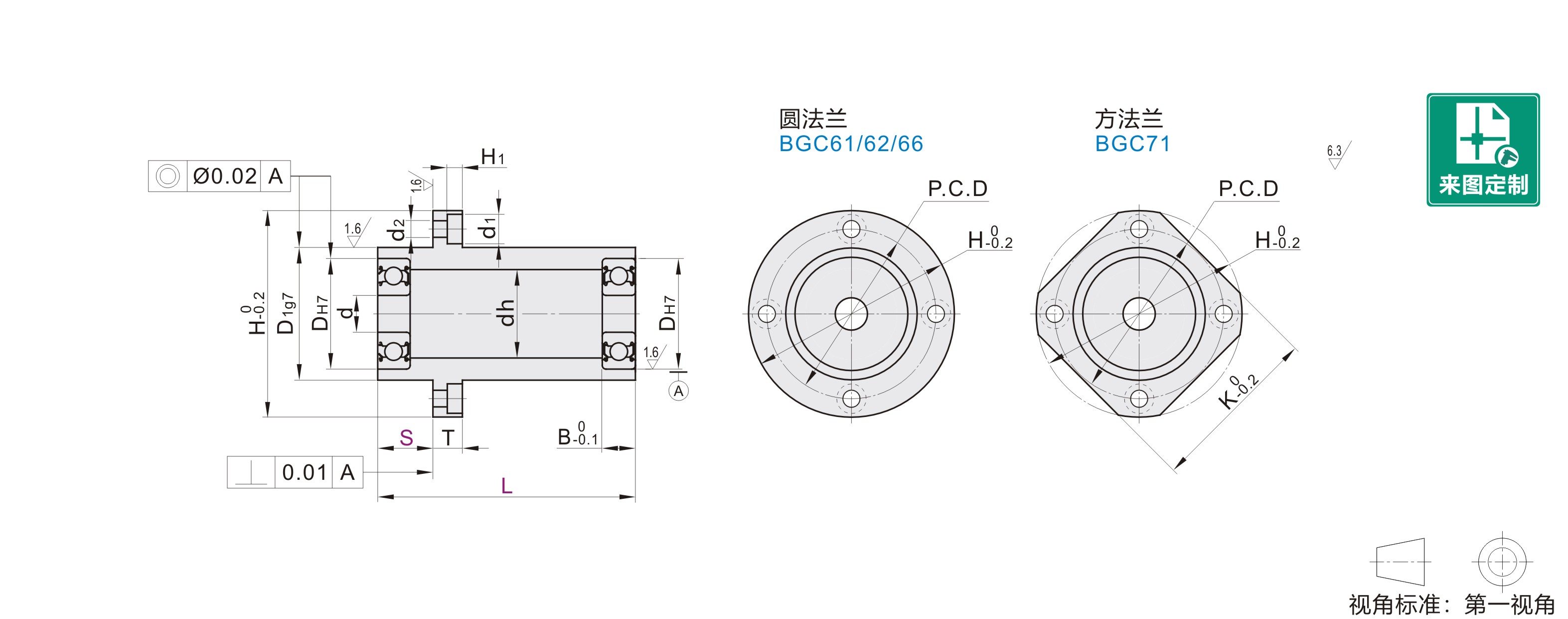

图片仅供参考

加长引导式圆法兰双轴承座组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承	材质 / 轴承座	表面处理 / 轴承座	类型
JT-XSMXD	钢	S45C	发黑	圆法兰
JT-XSMXU	钢	S45C	喷细砂无电解镀镍	圆法兰
JT-XSMXX	不锈钢	SUS304	—	圆法兰
JT-XSMLD	钢	S45C	喷细砂无电解镀镍	方法兰

轴承精度：GB/T 307. 1 0 级
相当于：JIS B 1514 0 级

由于B尺寸为负公差，因此轴承可能会突出0 . 1~0.2。
无挡圈型带座轴承，当负载超过额定负载时有脱落可能，请调整负载后重新安装即可正常使用。

选型参数

选型表

型号			最小单位1		d	DH7		B	H	T	dh	D1g7		P.C.D	K	d1	d2	H1
代码	轴承型号	密封圈	L	S	d	DH7		B	H	T	dh	D1g7		P.C.D	K	d1	d2	H1
圆法兰 JT-XSMXD JT-XSMXU JT-XSMXX 方法兰 JT-XSMLD	608	ZZ (双盖式) ※VV 橡胶密封圈) DD (接触式橡胶密封圈)	51~100	5~85	8	22	+0.021 0	7	47	8	18	27	-0.007 -0.028	37	36	8	4.7	4.3
	628		51~100	10~80	8	24		8	50		20	30		40	37
	6900		61~120	5~105	10	22		6	47		19	27		37	36
	6000			10~100		26		8	52		22	32	-0.009 -0.034	42	39
	6200			15~95		30		9	56		24	36	-0.009 -0.034	46	42
	6901			10~100	12	24		6	50		21	30	-0.007 -0.028	40	38
	6001			10~100		28		8	54		24	34	-0.009 -0.034	44	40
	6201		71~140	15~115		32	+0.025 0	10	58		26	38		48	43
	6902			10~115	15	28	+0.021 0	7	59	10	25	35		47	45	9.5	5.7	5.3
	6002			15~115		32	+0.025 0	9	62		28	38		50	46
	6202			15~115		35		11	66		29	42		54	49
	6904			15~110	20	37		9	72	11	34	45		59	54	11	6.8	6.3
	6004		81~160	15~115		42		12	77		36	50		64	59
	6204		81~160	15~115		47		14	81		40	54	-0.010 -0.040	68	62
	6905		71~140	20~117	25	42		9	77		36	50	-0.009 -0.034	64	59
	6005		81~160	20~137		47		12	88	13	41	54	-0.010 -0.040	72	67	14	9.2	8.3
	6205		81~160	20~137		52	+0.030 0	15	94		45	60		78	72
	6906		71~140	20~117	30	47	+0.025 0	9	88		41	54		72	67
	6006		81~160	20~137		55	+0.030 0	13	96		48	62		80	73
	6206		121~160			62		16	104		55	70		88	79
	6007		121~160		35	62		14	104		55	70		88	79

※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。
