手动Z轴位移台燕尾槽式齿轮齿条驱动

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	传动方向	材质 / 主体	材质 / 齿条	表面处理	类型
JT-VVHIXD	Z轴	铝合金	黄铜	黑色阳极氧化	齿轮齿条驱动型 ● 标准型

耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。

使用方法：将锁紧旋钮松开后，调节驱动机构（微分头/进给丝杠）至目标位后拧紧锁紧旋钮

请注意，拧紧锁紧旋钮后禁止调节驱动机构（微分头/进给丝杠）或用手大力推动
由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。

选型参数

选型表

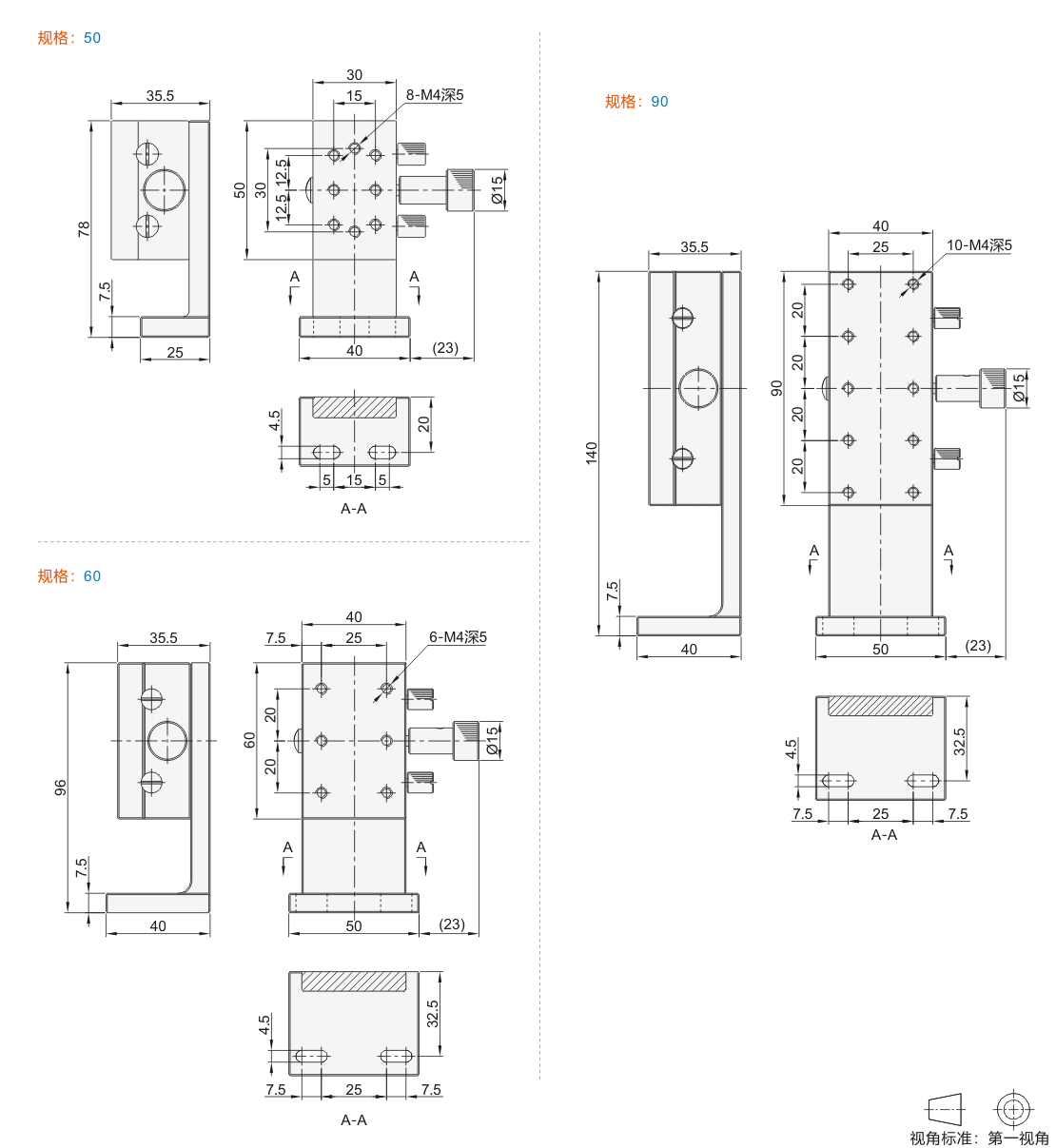

型号		台面尺寸 (mm)	行程 (mm)	标尺刻度最小读取量 (mm)	旋钮旋转 1圈移动量 (mm)	耐负载 (N)	主体重量 (Kg)
代码	规格	台面尺寸 (mm)	行程 (mm)	标尺刻度最小读取量 (mm)	旋钮旋转 1圈移动量 (mm)	耐负载 (N)	主体重量 (Kg)
JT-VVHIXD	50	30×50	±16	0.1	18	9.8	0.25
	60	40 ×60	±21			19.6	0.38
	90	40 ×90	±35			19.6	0.51

暂未上传文档资料

手动Z轴位移台 燕尾槽式 齿轮齿条驱动
