选型参数

螺纹M(mm) *

螺距 *

浮动接头偏心内螺纹型

图片仅供参考

浮动接头偏心内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-UQXSD	碳钢	M3-6:镀镍 M8~20:喷漆	偏心型

选型参数

选型表

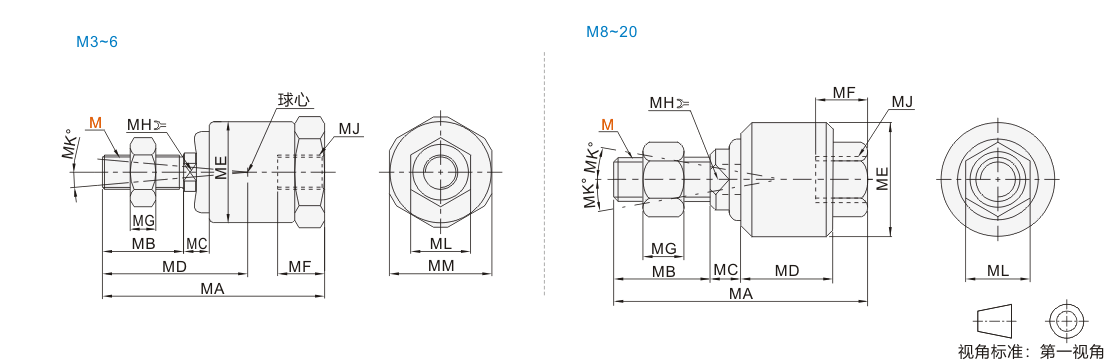

型号		螺距	MA	MB	MC	MD	ME	MF	MG	MH	MJ	ML	MM	MK
代码	M	螺距	MA	MB	MC	MD	ME	MF	MG	MH	MJ	ML	MM	MK
JT-UQXSD	3	0.5	23.5	7.5	3	15	12.8	5.5	2.4	4	M3×0.5	5.5	12	±5°
	3	0.5	23.5	7.5		15		5.5	2.4		M3×0.5	5.5			4	0.7	26	9.5	17	6	3	M4×0.7	7
	5	0.8	34.5	13.5		3.5		22.8	13.8		8	4			6	M5×0.8	8	14
	6	1.0	34.5	13.5	M6×1.0	3.5	10	22.8	13.8		8	4			6			14
	8	1.25	51	20	6	17	24	10.5	6	8	M8×1.25	12	—		13°
	10		58	22	7	21	26	11	6	10	M10×1.25	17		12°
	12		58	22	8	21	28	11.5	7	12	M12×1.25	17
	14	1.5	70	22.5	8.5	28	34.5	16	8	15	M14×1.5	19
	16		90	27	10	41	44.5	19	8	17	M16×1.5	23		7°
	18		92	27	10	41	44.5	21	11	18	M18×1.5	27		7°
	20		102	29	13	46	53	22	10	22	M20×1.5	26		10°
