三角形外螺纹把手

图片仅供参考

三角形外螺纹把手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 握柄部	材质 / 螺纹部	表面处理 / 螺纹部	类型
JT-QBDSX	PA	1215MS	镀锌	抗老化 ● 外螺纹型
JT-QBDSF	PF	1215MS	镀锌	普通型 ● 外螺纹型
JT-QBDSL	PF	黄铜	—	普通型 ● 内螺纹型

选型参数

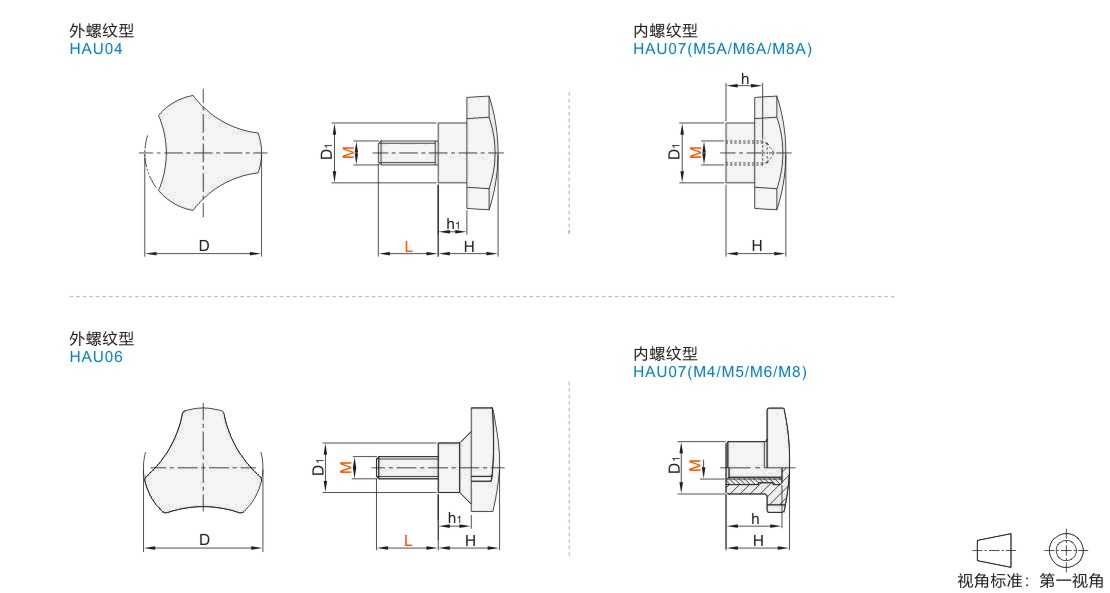

型号		L	握柄部颜色	D	D1	H	h1	参考重量 (kg/pcs)
代码	M	L	握柄部颜色	D	D1	H	h1	参考重量 (kg/pcs)
普通型 JT-QBDSF	5	10	黑色	25	14	15	10	0.009
	5	20		25	14	15	10	0.009
	6	10		31	17	17	11	0.015
	6	20		31	17	17	11	0.015
	8	20		39	20	20	12	0.027
	8	30		39	20	20	12	0.027
	10	20		49	22	23	14	0.044
	10	30		49	22	23	14	0.044
抗老化 JT-QBDSX	5	10	E(黑色) J(橘色)	29	11	15	7	0.01
	6	12
	6	20

JT-QBDSL

型号		D	D1	H	h	参考重量 (kg/pcs)
代码	M	D	D1	H	h	参考重量 (kg/pcs)
普通型 JT-QBDSL	4	16	10	10.5	6	0.007
	5	25	14	14	10	0.012
	5A	25	14	15	8.5	0.018
	6A	31	17	17	10	0.028
	6	32	17	19	12	0.01
	8A	39	20	20	12
	8	40	22	21	16
