还有0项未选择重置

选择代码

代码参数

导入表面形状

材质

硬度

表面处理

选型参数

前端形状 *

安装部直径D(mm) *

定位部直径P(mm) *

3.5~30/0.01

定位部长度B(mm) *

3.5~50/0.1

导入部圆弧尺寸R(mm) *

1~500/1

导入部小径尺寸G(mm) *

1~30/1

安装部长度L(mm) *

0~25/1

图片仅供参考

大头型外螺纹定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

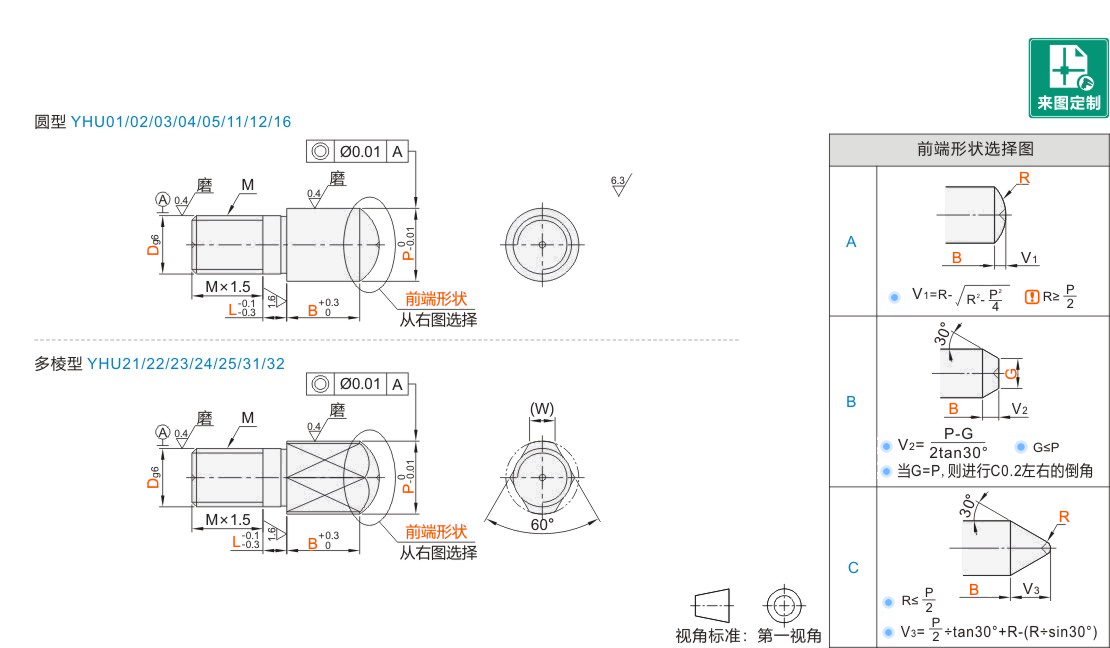

当L<2时，无L实际形状，为退刀槽形状，并按退刀槽标准加工。（即：螺纹长度+退刀槽=M×1.5+L)。
工艺孔加工条件：前端形状A:D·B·L≥4且P≥6；前端形状B:D·P·L·B≥4且G>3；
前端形状C:D·P·L·B≥4且R≥3。（工艺孔详细尺寸见产品简介）

选型参数

选型表

型号				最小单位0.01	最小单位0.1	最小单位1			M	(W)
代码	前端状形	Dg6		P	B	R	G	L
代码	前端状形	Dg6		P	B	仅A形、C形	仅B形	L
圆型多棱型 JT-RQDSD JT-RQDUD JT-RQDSU JT-RQDUU JT-RQDSQ JT-RQDUQ JT-RQDSF JT-RQDUF JT-RQDSO JT-RQDUO JT-RQDDD JT-RQDQD JT-RQDDU JT-RQDQU JT-RQDDX	A B C	3	-0.002 -0.008	3.50~8.00	3.5~25.0	A形 R≥P/2 C形 R≤P/2	G≤P	0~20	M3	1.5
		4	-0.004 -0.012	4.50~9.00	3.5~25.0				M4	1.8
		5		5.50~10.00	3.5~30.0				M5	2.2
		6		6.50~12.00	3.5~40.0				M6	3
		8	-0.005 -0.014	9.00~15.00	3.5~40.0				M8	3.5
		10	-0.005 -0.014	11.00~20.00	5.0~50.0				M10	4
		12	-0.006 -0.017	13.00~20.00					M12	5
		16	-0.006 -0.017	17.00~24.00				0~25	M16	7
		20	-0.007 -0.020	21.00~30.00				0~25	M20	9

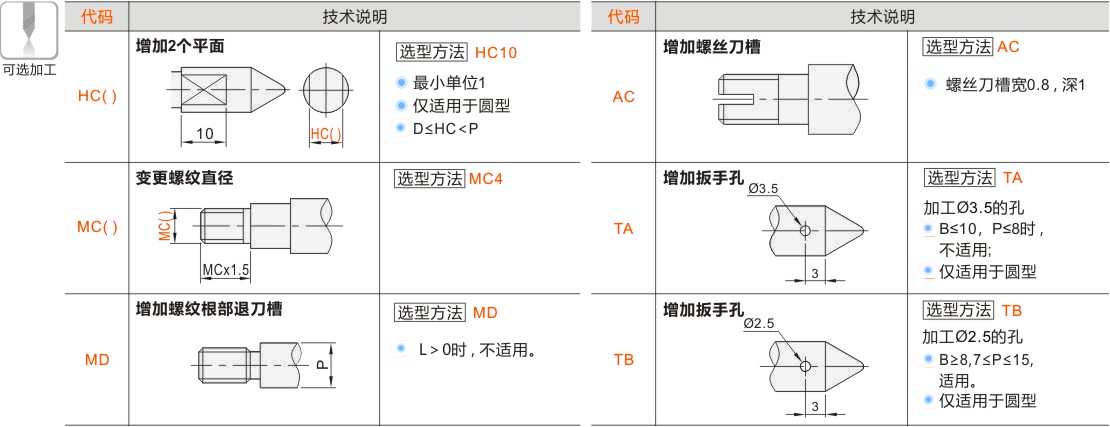

可选加工参数
