滚珠花键丝杠组件重叠型

图片仅供参考

滚珠花键丝杠组件重叠型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	丝杠轴径	精度等级	材质 / 丝杠	材质 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMODQ	标准型	16	C5	GCr15	GCr15	58~62HRC	58~62HRC	重叠型
JT-VIMODQ	经济型	16	C5	GCr15	GCr15	58~62HRC	58~62HRC	重叠型
JT-IMODF	标准型	20	C5	GCr15	GCr15	58~62HRC	58~62HRC	重叠型
JT-VIMODF	经济型	20	C5	GCr15	GCr15	58~62HRC	58~62HRC	重叠型
JT-IMODO	标准型	25	C5	GCr15	GCr15	58~62HRC	58~62HRC	重叠型
JT-VIMODO	经济型	25	C5	GCr15	GCr15	58~62HRC	58~62HRC	重叠型
JT-IMODX	标准型	32	C5	GCr15	GCr15	58~62HRC	58~62HRC	重叠型
JT-VIMODX	经济型	32	C5	GCr15	GCr15	58~62HRC	58~62HRC	重叠型

重叠型：通过将滚珠丝杠和滚珠花键设置在相同的部位，可实现小型化和长行程。

选型参数

选型表

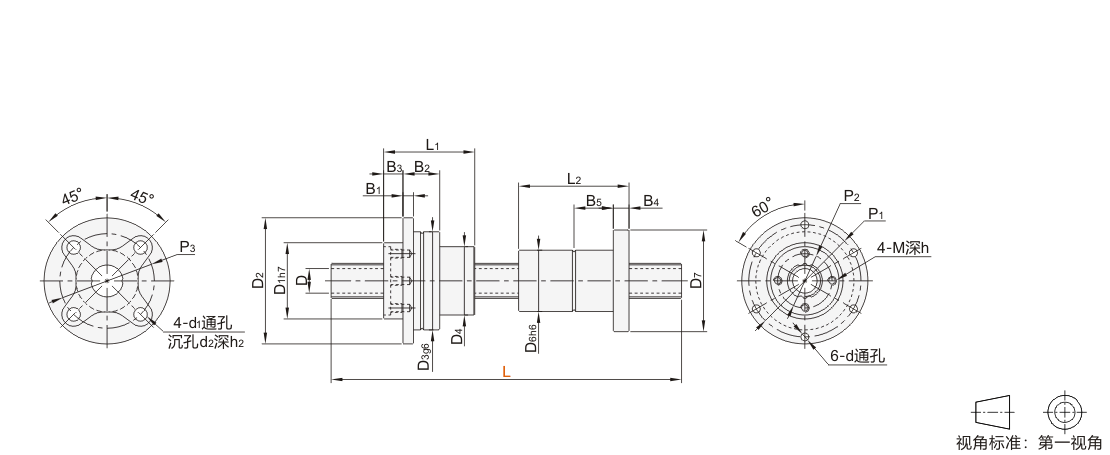

型号			L 最小单位1	滚珠丝杠尺寸													滚珠丝杠额定载荷(kgf)		支撑轴承额定载荷(kgf)
代码	丝杠轴径	导程	L 最小单位1	D	D1	D2	D3	D4	B1	B2	B3	L1	P1	P2	d	M深h	C(动)	Co(静)	C(动)	Co(静)
JT-IMODQ JT-VIMODQ	16	16	200～500	11	36	64	48	32	6	21	10	45	56	25	4.5	M4深8	591	1275	730	1484
JT-IMODF JT-VIMODF	20	20	200～600	14	43.5	72	56	39	6	21	11	52	64	31	4.5	M5深12	764	1758	788	1811
JT-IMODO JT-VIMODO	25	25	200～800	18	52	86	66	47	7	25	13	64	75	38	5.5	M6深12	1142	2747	1094	2607
JT-IMODX JT-VIMODX	32	32	200～1000	23	63	103	78	58	8	25	14	78	89	48	6.6	M6深12	1664	4345	1191	3233

丝杠轴径	滚珠花键尺寸									滚珠花键额定载荷(kgf)
丝杠轴径	D6	D7	B4	B5	L2	P3	d1	d2	h2	C(动)	Co(静)
16	31	51	10	18	50	40	4.5	8	6	545	849
20	35	58	10	18	56	45	5.5	9.5	5.4	724	1109
25	42	65	13	26.5	71	52	5.5	9.5	8	1003	1593
32	49	77	13	30	80	62	6.6	11	6.5	1324	2251
