凸轮轴承随动器台阶型支架

图片仅供参考

凸轮轴承随动器台阶型支架

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-XPLOD	A5052	本色阳极氧化	台阶型

选型参数

选型表

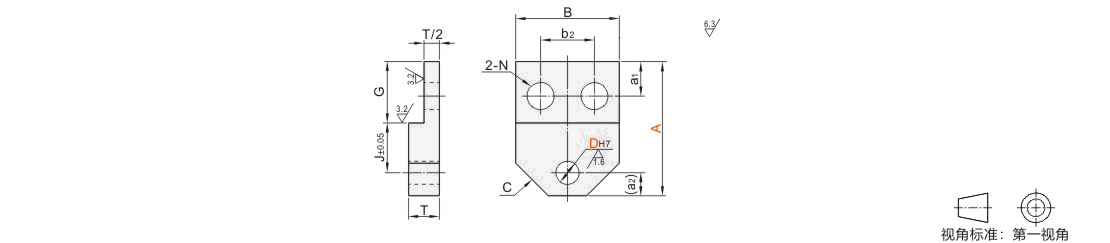

型号			A 最小单位1	a1	a2	B	b2	G	N	T	安装螺栓规格	C	(J)
代码	DH7		A 最小单位1	a1	a2	B	b2	G	N	T	安装螺栓规格	C	(J)
JT-XPLOD	5	+0.012 0	27~60	8	4.5	25	12	15	5.3	7	M5	8	(J)=A-G-a2
	6	+0.012 0	31~70	9	6	28	14	16	6.3	8	M6	8.5
	8	+0.015 0	40~80	11.5	7.5	35	17	21	9	10	M8	12
	10	+0.015 0	49~120	14	8	45	22	26	11	12	M10	16
	12	+0.018 0	58~150	17	12	49	24	32	13	12	M12	17
	16	+0.018 0	79~160	21	14.5	67	32	41	17	15	M16	25

暂未上传文档资料
