重载同步带输送机 头部驱动 双槽型材

选型表

型号		L 最小单位5	马达选择					马达品牌 选择
代码	B(最小单位10)		输出功率(W)	电压(V）	规格	齿轮头减速比	皮带规格
JT-OEPSD	200~600	500~5000	90 120 200	TA220 (单相)	SCM 速度控制马达	7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180	K (经济型普通用 ：白色） L (经济型滑动用 ：绿色） E (普通用 ：白色) D (滑动用 ：绿色) F (防静电 ：黑色) J (无皮带)	T(中国大陆品牌) S(松下马达) 松下马达停产， 货期不稳定。
				SA200(三相）	INV 变频器
				NV(无马达）	NM 无马达	NH 无齿轮头		W 无马达、齿轮头

选择了无马达、齿轮头时，马达安装孔间距将因马达输出功率而异。

选择了无马达、齿轮头时，主机将以部件状态交货。

选择D绿色：滑动用同步带时，侧边会有轻微起毛，不同工况起毛程度不一样。

技术资料

传送能力（参考值）

图表是水平条件下的搬运能力；

选择调速马达时，在使用过程中
    传送能力不因速度降低而增加；

累积搬送的情况下(仅适用于滑动用
    皮带)，搬送能力为以上数据的1/2。

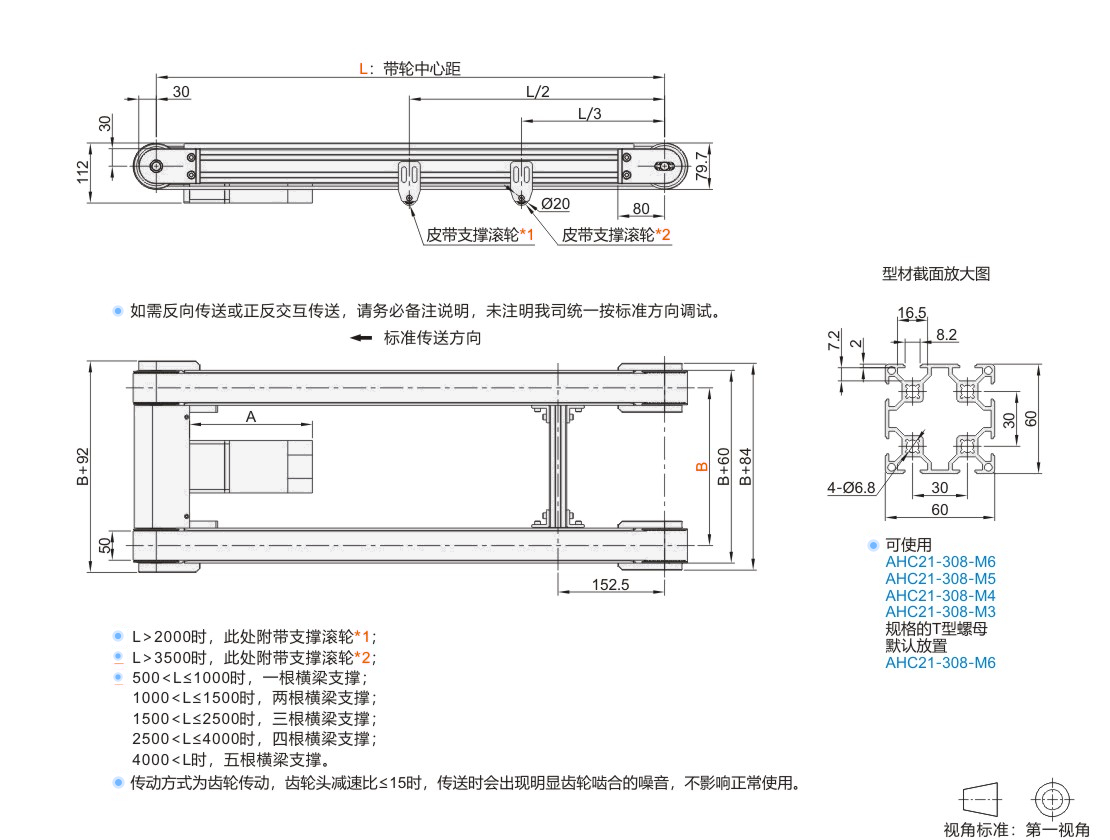

A尺寸表

 齿轮头减速比

此输送速度表参照中国大陆马达(1250转/min)。

长时间使用调节刻度不可低于60，调节刻度
    过低，马达扭矩减小，马达容易过载，同时
    调低马达速度，马达的动能会转化为热能，
    会导致马达过热。(输送能力对照表是指
    刻度在100的输送能力)。

适用于空间较为狭隘场所的夹具传送，可在输送机中间增加挡停和限位。
