方形丝杠支座组件低肩型

图片仅供参考

方形丝杠支座组件低肩型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	销售方式	材质 / ① ③ ⑥	材质 / ④ ⑥	表面处理 / ① ③ ④ ⑥	类型
JT-IVMUD	单件	S45C	SUJ2	发黑	固定侧
JT-CVYIVMUD	套装	—	—	—	固定侧（JT-IVMUD）+支撑侧（JT-IVXQD）

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	角接触轴承 5级	1对
③	轴承盖	1
④	间隔环	2
⑤	油封(Ø8 以下1个)	2
⑥	支座用螺母	1
⑦	内六角紧定螺丝附铜片	2

①②③为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、高速旋转用途。

JT-CVYIVMUD 套装选型	SET套装构成零件
JT-CVYIVMUD 套装选型	固定侧	支撑侧
JT-CVYIVMUD-6	JT-IVMUD-6	JT-IVXQD-6
JT-CVYIVMUD-8	JT-IVMUD-8	JT-IVXQD-8
JT-CVYIVMUD-10	JT-IVMUD-10	JT-IVXQD-10
JT-CVYIVMUD-12	JT-IVMUD-12	JT-IVXQD-12
JT-CVYIVMUD-15	JT-IVMUD-15	JT-IVXQD-15
JT-CVYIVMUD-20	JT-IVMUD-20	JT-IVXQD-20

支撑侧（JT-IVXQD）尺寸，请在怡合达网站搜索查看。

选型参数

选型表

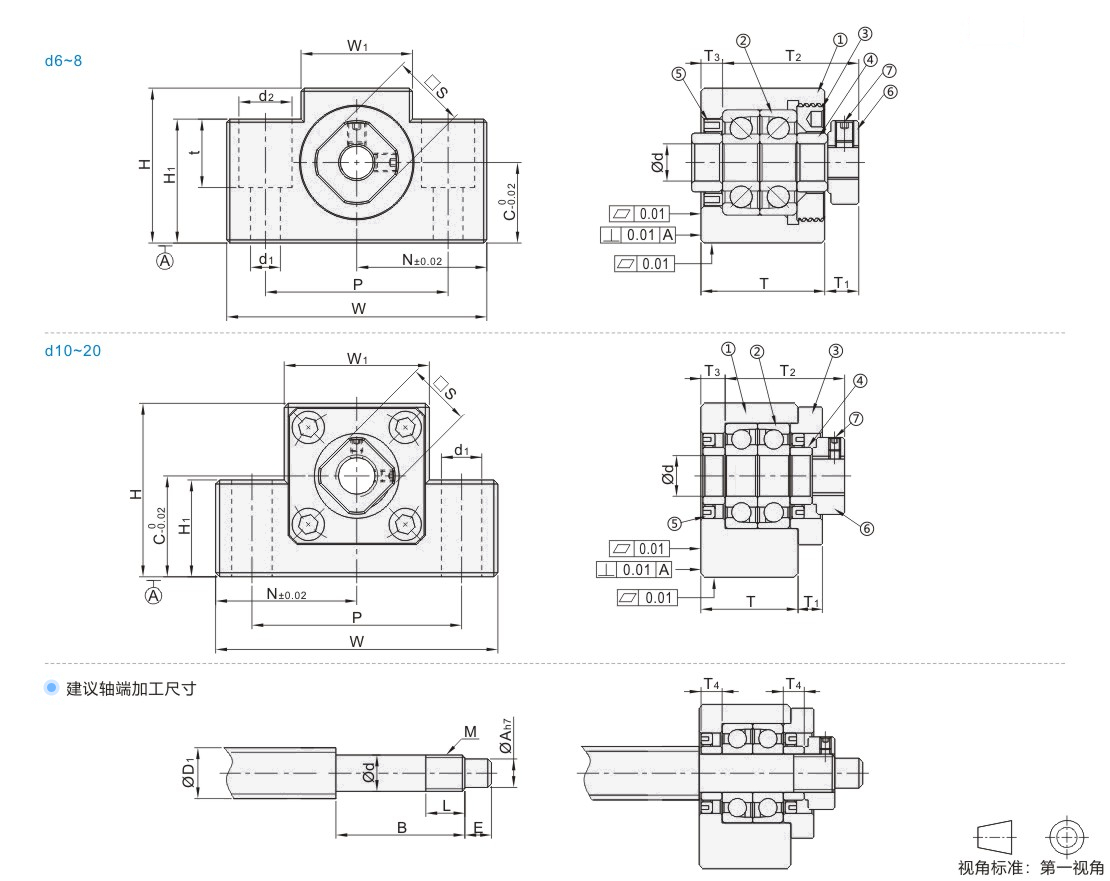

型号		Ød	T	T1	T2	T3	W	H	C	W1	H1	P	N	Ød1	Ød2	t	S	油封适用轴径	建议轴端加工尺寸
代码	规格																		搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格																		ØD1	Ød		ØA	B	E	M	L	T4
单件 JT-IVMUD 套装 JT-CVYIVMUD	6	6	20	5.5	22	3.5	42	25	13	18	20	30	21	5.5	9.5	11	12	9.4	8	6	-0.001 -0.006	4.5	29.5	8	M6×P0.75	8	5
	8S	8	23	7	26	4	52	32	17	25	26	38	26	6.6	11	12	14	9.8	10/12	8	-0.002 -0.008	6	32	10	M8×P1 .0	10	5.5
	8	8	23	7	26	4	52	32	17	25	26	38	26	6.6	11	12	14	11.4	10/12	8	-0.002 -0.008	6	32	10	M8×P1 .0	10
	10S	10	24	6	29.5	6	70	43	25	36	24	52	35	9	—	—	16	11.8	12/ 14/ 15	10	-0.002 -0.008	8	35	15	M10×P1 .0	11
	10	10															16	14.4	12/ 14/ 15	10	-0.002 -0.008	8			M10×P1 .0
	12	12															19	15.4	14/ 15/ 16	12	-0.003 -0.011	10			M12×P1 .0
	15S	15	25		36	5	80	49	30	41	25	60	40	11			22	19.4	18/20	15	-0.003 -0.011	12	49	20	M15×P1 .0	13	10
	15	15	25		36	5	80	49		41		60	40				22	20	18/20	15	-0.003 -0.011	12	49	20	M15×P1 .0	13	10
	20	20	42	10	50	10	95	58		56		75	47.5				30	25.4	25/28/30	20	-0.003 -0.012	15	61	27	M20×P1 .0	17	11
