凸轮轴承随动器内六角孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

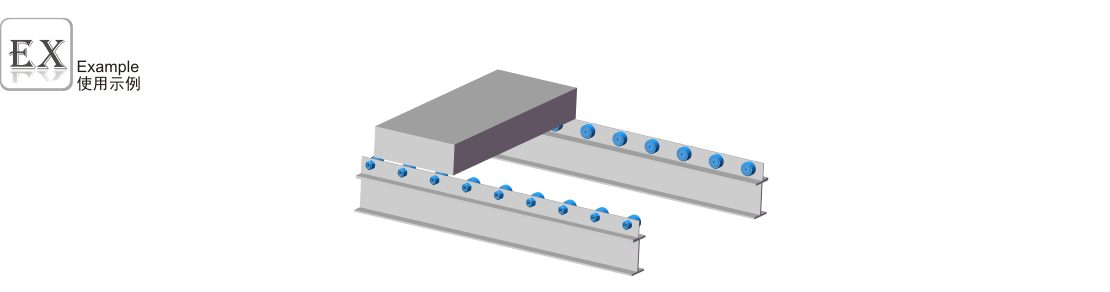

产品详情
文档下载

代码	材质	油嘴材质	油脂类型	类型
JT-XFASD	SUJ2	铜油嘴	普通油脂	进口型 ● 内六角孔型 ● 圆柱型
JT-XFADD	SUJ2	无油嘴，免注油	普通油脂	进口型 ● 内六角孔型 ● 圆柱型
JT-XFASU	SUS440C	不锈钢油嘴	普通油脂	进口型 ● 内六角孔型 ● 圆柱型
JT-XFAUD	SUJ2	铜油嘴	普通油脂	进口型 ● 内六角孔型 ● 球面型
JT-XFAUU	SUS440C	不锈钢油嘴	普通油脂	进口型 ● 内六角孔型 ● 球面型

圆柱型D公差：

D	公差
10~16	0 -0.008
19~30	0 -0.009
32~47	0 -0.011
52~80	0 -0.013
85~90	0 -0.015

球面型D公差:	0 -0.05

带密封型工作温度-20~80℃，连续使用建议60℃以下；不带密封型工作温度-20~120℃，连续使用建议100℃以下。
不承诺品牌。

选型参数

选型表

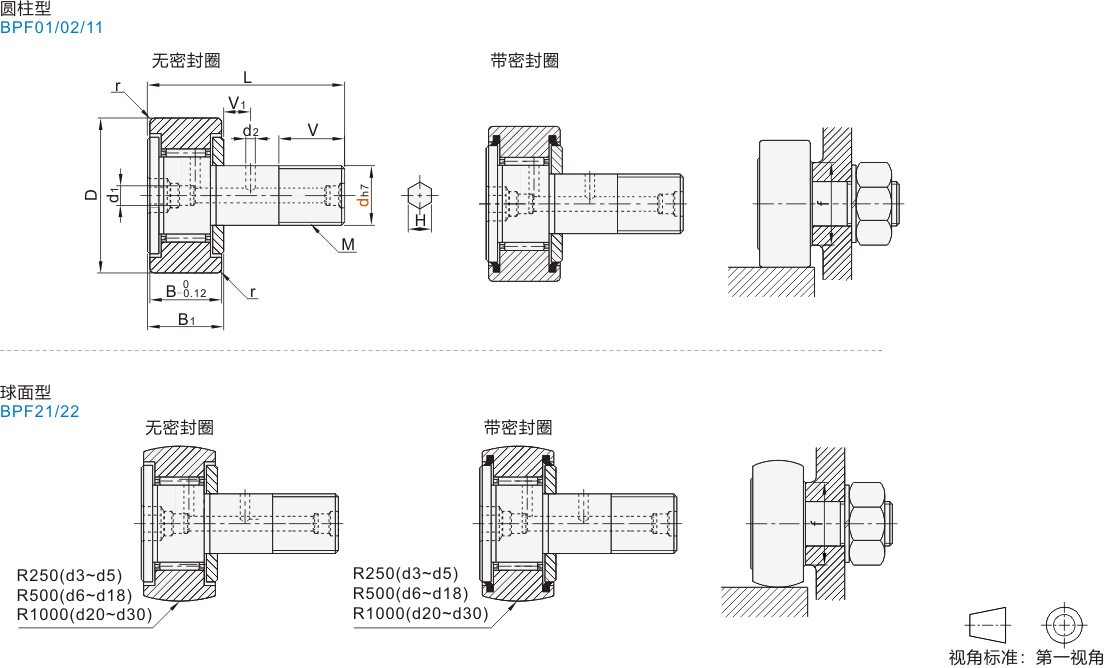

型号			密封圈	D	M×螺距	B	B1	L	d1	d2	V	V1	H		r	f (min)	基本额定负载 (KN)				最大静态容许负载 (KN)		极限转速 (rpm)	最大紧固扭矩 (Nm)	重量 (g)
代码	dh7												H				Cr(动)		Cor(静)		最大静态容许负载 (KN)
代码	dh7												钢	不锈钢			钢	不锈钢	钢	不锈钢	钢	不锈钢
圆柱型 JT-XFASD JT-XFASU JT-XFADD 球面型 JT-XFAUD JT-XFAUU	3	0 -0.012	PP (带密封圈) — (无密封圈)	10	M3×0.5	7	8	17	一	一	5	一	2	2	0.2	6.8	1.5	1.2	1.02	0.81	0.38	0.38	28000	0.34	4.3
	4			12	M4×0.7	8	9	20			6		2.5	3	0.3	8.3	2.JT-VMPSLCSFZMPNZFZ	1.65	1.59	1.27	0.83	0.83	21000	0.78	7.4
	5			13	M5×0.8	9	10	23			7.5		3	3		9.3	2.52	1.93	2.14	1.73	1.26	1.26	16800	1.6	10.3
	6			16	M6×1.0	11	12	28			8		3	4		11	3.66	2.93	3.65	2.92	1.95	1.95	14000	2.7	18.5
	8	0 -0.015		19	M8×1.25	11	12	32			10		4	4		13	4.25	3.4	4.74	3.79	4.62	3.79	10500	6.5	28.5
	10			22	M10×1.25	12	13	36	4		12			5		16	5.43	4.34	6.89	5.51	6.89	5.51	8400	13.8	45
	10A			26	M10×1.25	12	13	36	4		12			5		16	5.43	4.34	6.89	5.51	6.89	5.51	8400	13.8	60
	12	0 -0.018		30	M12×1.5	14	15	40	4	3	13	6	6	6	0.6	21	7.91	6.33	9.79	7.83	9.79	7.83	7000	21.9	95
	12A			32	M12×1.5	14	15	40			13	6				21	7.91	6.33	9.79	7.83	9.79	7.83	7000	21.9	105
	16			35	M16×1.5	18	19.5	52			17	8				26	12	9.62	18.3	14.7	18.3	14.7	5250	58.5	170
	18			40	M18×1.5	20	21.5	58			19	8	8		1	29	14.8	11.8	25.2	20.2	25.2	20.2	4660	86.2	250
	20	0 -0.021		52	M20×1.5	24	25.5	66	6	4	21	9		8		34	20.7	16.5	34.6	27.7	34.6	27.7	4200	119	460
	20A			47	M20×1.5	24	25.5	66			21	9				34	20.7	16.5	34.6	27.7	34.6	27.7	4200	119	385
	24			62	M24×1.5	29	30.5	80			25	11	12			40	30.5	28.04	52.6	48.41	52	48.41	3500	215	815
	24A			72	M24×1.5	29	30.5	80			25	11	12			40	30.5	28.04	52.6	48.41	52	48.41	3500	215	140
	30			80	M30×1.5	35	37	100			32	15	17			49	45.4	41.74	85.1	78.25	85.1	78.25	2800	438	1870
	30A			85																					2030
	30B			90																					2220

d3~d8没有加工d1/d2润滑孔，不能补充润滑脂；d10的SUJ2没有加工d1/d2润滑孔，SUS440C材质有加工d1润滑孔，无d2润滑孔。
d3~d8螺杆不通；d10的SUJ2螺杆不通，SUS440C材质螺杆半通；d12~d30螺杆通孔。
JT-XFADD仅有d6~d20A的无密封圈型，无d1、d2、V1尺寸。
上表中极限转速数值适用于无密封圈、润滑脂润滑的型号。采用油润滑的型号容许使用上限为上述数值的130%；带密封圈的型号容许使用上限为上述数值的70%。
