开口圆型导向轴支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质	表面处理	附件(1PCS)
JT-SXCSD	紧凑型 / 标准型	S45C	发黑	内六角圆柱头螺钉
JT-SXCDD	紧凑型 / 长导向型	S45C	发黑	内六角圆柱头螺钉
JT-SXCSU	紧凑型 / 标准型	S45C	喷细砂无电解镀镍	内六角圆柱头螺钉 (不锈钢)
JT-SXCDU	紧凑型 / 长导向型	S45C	喷细砂无电解镀镍	内六角圆柱头螺钉 (不锈钢)
JT-SXCSX	紧凑型 / 标准型	SUS304	—	内六角圆柱头螺钉 (不锈钢)
JT-SXCDX	紧凑型 / 长导向型	SUS304	—	内六角圆柱头螺钉 (不锈钢)

特点：支座外径(尺寸H)小，适合节省空间。
开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，
公差有可能增至H8左右，不影响客户使用。

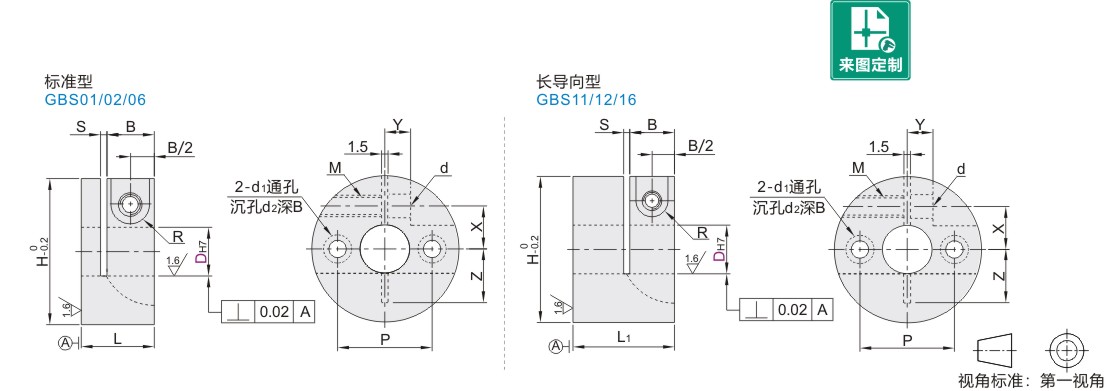

开口型导向轴夹座由开槽大小决定是否过切(过切指锯片切到开槽处对边)，图档仅供参考。
如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

型号			L	L1	H	B	P	d1	d2	S	X	Y	M	d	R	Z
代码	DH7		L	L1	H	B	P	d1	d2	S	X	Y	M	d	R	Z
标准型长导向型 JT-SXCSD JT-SXCDD JT-SXCSU JT-SXCDU JT-SXCSX JT-SXCDX	(8)	+0.015 0	16	—	30	11	20	4.5	7.8	1.2~1.8	9.5	4.8	5	5.5	4.5	10~12
	(10)	+0.015 0	17	—	34		22	5.5	9.3		10	5.8				11~13
	12	+0.018 0		25	36		25				12					12~14
	15			28	38		26				13					13~15
	16		22	30	39	14	28			1.2~2.3	13.5	6.8	6	6.6	6	13~15
	20	+0.021 0		34	49		35	6.6	10.8		16	7.8				16~19
	25			38	54		40				19					18~21
	30		24	40	59		45				22					20~23

()内的规格不适用长导向型JT-SXCDD/JT-SXCDU/JT-SXCDX。
