还有0项未选择重置

选择代码

代码参数

材质

皮带宽度

表面处理

选型参数

齿数 *

带轮形状 *

轴孔规格 *

内径d(mm) *

台阶孔内径Z(mm) *

32~170/1

台阶孔深度J(mm) *

5~73/0.1

左端台阶孔内径Q(mm) *

35~170/1

右端台阶孔内径R(mm) *

35~170/1

左端台阶孔深度S(mm) *

5~33/1

右端台阶孔深度T(mm) *

5~33/1

图片仅供参考

圆弧齿同步轮 H14M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
EBT01	H14M300	30	14.0	铝合金	铝合金	本色阳极氧化
EBT02	H14M300	30	14.0	铝合金	铝合金	黑色阳极氧化
EBT12	H14M300	30	14.0	S45C	SPCC	发黑
EBT13	H14M300	30	14.0	S45C	SPCC	喷砂镀镍
EBT21	H14M400	40	14.0	铝合金	铝合金	本色阳极氧化
EBT22	H14M400	40	14.0	铝合金	铝合金	黑色阳极氧化
EBT32	H14M400	40	14.0	S45C	SPCC	发黑
EBT33	H14M400	40	14.0	S45C	SPCC	喷砂镀镍
EBT41	H14M500	50	14.0	铝合金	铝合金	本色阳极氧化
EBT42	H14M500	50	14.0	铝合金	铝合金	黑色阳极氧化
EBT52	H14M500	50	14.0	S45C	SPCC	发黑
EBT53	H14M500	50	14.0	S45C	SPCC	喷砂镀镍
EBT46	H14M550	55	14.0	铝合金	铝合金	本色阳极氧化
EBT47	H14M550	55	14.0	铝合金	铝合金	黑色阳极氧化
EBT56	H14M550	55	14.0	S45C	SPCC	发黑
EBT57	H14M550	55	14.0	S45C	SPCC	喷砂镀镍
EBT61	H14M600	60	14.0	铝合金	铝合金	本色阳极氧化
EBT62	H14M600	60	14.0	铝合金	铝合金	黑色阳极氧化
EBT72	H14M600	60	14.0	S45C	SPCC	发黑
EBT73	H14M600	60	14.0	S45C	SPCC	喷砂镀镍
EBT81	H14M850	85	14.0	铝合金	铝合金	本色阳极氧化
EBT82	H14M850	85	14.0	铝合金	铝合金	黑色阳极氧化
EBT91	H14M850	85	14.0	S45C	SPCC	发黑
EBT92	H14M850	85	14.0	S45C	SPCC	喷砂镀镍

轴孔N∙C螺孔尺寸表

轴孔内径dH7	M	附件紧定螺钉	材质
30~45	M10	M10 ×8	ML40Cr
46~65	M12	M12×10
66~70	M16	M16 ×16

选型参数

选型表

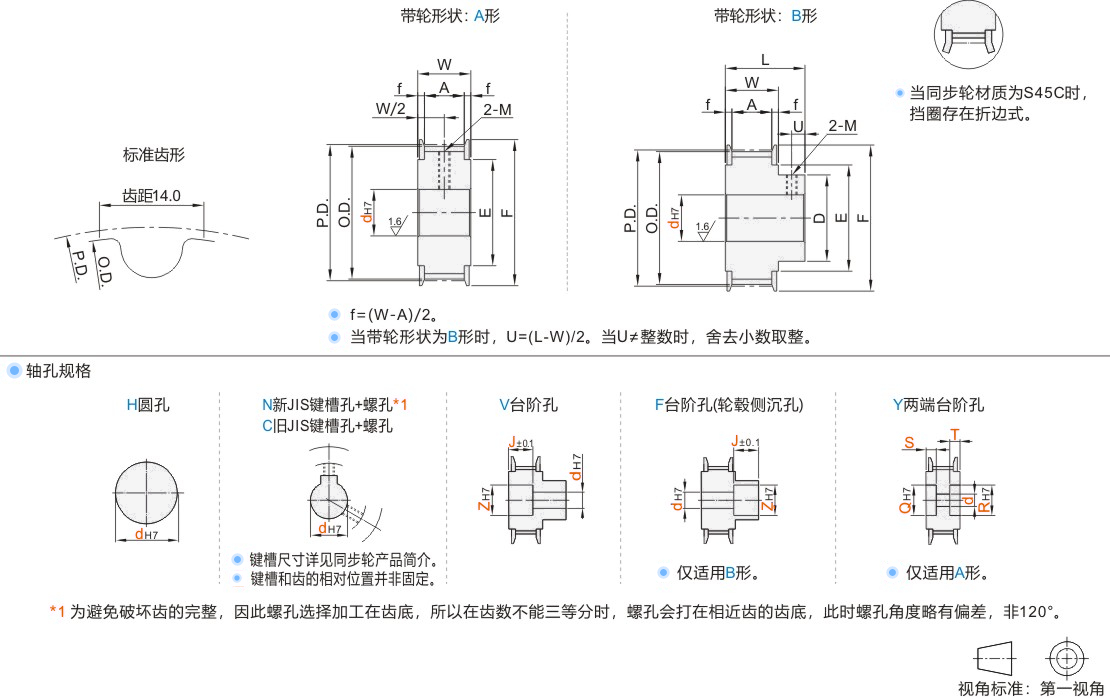

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)						轴孔V、F			轴孔Y (最小单位1)		P.D.	O.D.	D	F	E	带轮公称宽度
型号				A形			B形			Z(最小单位1)		J (最小单位0.1)	轴孔Y (最小单位1)							带轮公称宽度
代码	齿数			H	N∙C	V∙Y	H	N∙C	V∙F	A形	B形	J (最小单位0.1)	Q∙R	S∙T						A	W	L
（铝合金） JT-VXYSD-H14M300 JT-VXYSU-H14M300 JT-VXYUD-H14M400 JT-VXYUU-H14M400 JT-VXYFD-H14M500 JT-VXYFU-H14M500 JT-VXYFX-H14M550 JT-VXYFL-H14M550 JT-VXYXD-H14M600 JT-VXYXU-H14M600 JT-VXYMD-H14M850 JT-VXYMU-H14M850 (S45C) JT-VXYDU-H14M300 JT-VXYDQ-H14M300 JT-VXYQU-H14M400 JT-VXYQQ-H14M400 JT-VXYOU-H14M500 JT-VXYOQ-H14M500 JT-VXYOX-H14M550 JT-VXYOL-H14M550 JT-VXYLU-H14M600 JT-VXYLQ-H14M600 JT-VXYGD-H14M850 JT-VXYGU-H14M850	28	A B	H N C V F Y	30~70	30 ~70	30 ~70	30~60	30~60	30~60	32~70	32~60	A形时 5.0≤J≤W-5.0 B形时 5.0≤J≤L-5.0	35~70	5 ~33 S+T≤W-5.0	124.78	121.98	90	136	101	皮带宽度30 H14M300 A:36 W:43 L:63(L:68)★ 皮带宽度40 H14M400 A:46 W:53 L:73(L:78)★ 皮带宽度50 H14M500 A:57 W:64 L:84(L:89)★ 皮带宽度55 H14M550 A:62 W:69 L:89(L:94)★ 皮带宽度60 H14M600 A:67 W:74 L:94(L:99)★ 皮带宽度85 H14M850 A:92 W:99 L:119(L:124)★
	29			30~80	30 ~70	30 ~80	30~70	30~70	30~70	32~80	32~70		35~80		129.23	126.44	100	144	111
	30			30~80	30 ~70	30 ~80	30~70	30~70	30~70	32~80	32~70		35~80		133.69	130.90	100	144	111
	32			30~85	30 ~70	30 ~85	30~75	30~70	30~75	32~85	32~75		35~85		142.60	139.81	110	152	121
	34			30~90	30 ~70	30 ~90	30~85	30~70	30~85	32~90	32~85		35~90		151.52	148.72	120	161	131
	36			30~95	30 ~70	30 ~95	30~85	30~70	30~85	32~95	32~85		35~95		160.43	157.68	120	172	141
	38			35~105	35 ~70	35 ~105	35~95	35~70	35~95	37~105	37~95		40~105		169.34	166.55	135	182	149
	40			35~105	35 ~70	35 ~105	35~95	35~70	35~95	37~105	37~95		40~105		178.25	175.46	135	190	161
	42			35~110	35 ~70	35 ~110	35~100	35~70	35~100	37~110	37~100		40~110		187.17	184.37	145	200	164
	44			35~115	35 ~70	35 ~115	35~100	35~70	35~100	37~115	37~100		40~115		196.08	193.28	155	208	173
	48			40~120	40 ~70	40 ~120	40~110	40~70	40~110	42~120	42~110		45~120		213.90	211.11	160	224	190
	50			40~130	40 ~70	40 ~130	40~110	40~70	40~110	42~130	42~110		45~130		222.82	220.02		235	200
	52			40~130	40 ~70	40 ~130	40~110	40~70	40~110	42~130	42~110		45~130		231.73	228.94		244	208
	56			40~150	40 ~70	40 ~150	40~110	40~70	40~110	42~150	42~110		45~150		249.55	246.76		260	224
	60			40~170	40 ~70	40 ~170	40~110	40~70	40~110	42~170	42~110		45~170		267.38	264.59	180	280	240

轴孔规格H、V、F、Y时，无螺孔。孔径31、32、46~49不适用轴孔规格C。 “可选加工”见同步轮产品简介。 ★当齿数为44~60时，L取( )内的值。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径·符号	bF7		t公差
dH7 轴孔径·符号	bF7		t公差	C-d10	4	+0.022 +0.010	1.5	+0.1 0
C-d12					4		1.5
C-d15	5	2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+0.028 +0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+0.034 +0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.20 0
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80
