梯形丝杠组件加宽方型螺帽

图片仅供参考

梯形丝杠组件加宽方型螺帽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 丝杠	材质 / 螺帽	表面处理 / 丝杠	表面处理 / 螺帽	类型
JT-RQBXDO	右旋	S45C	黄铜	发黑	一	固定侧+固定侧 ● 加宽方型螺帽
JT-RQBXDL	左右旋	S45C	黄铜	发黑	一	固定侧+固定侧 ● 加宽方型螺帽
JT-RQBXDX	右旋	SUS303	黄铜	一	一	固定侧+固定侧 ● 加宽方型螺帽
JT-RQBXDM	左右旋	SUS303	黄铜	一	一	固定侧+固定侧 ● 加宽方型螺帽

X、Y请根据使用要求制定尺寸，最小单位0.5mm。

选型参数

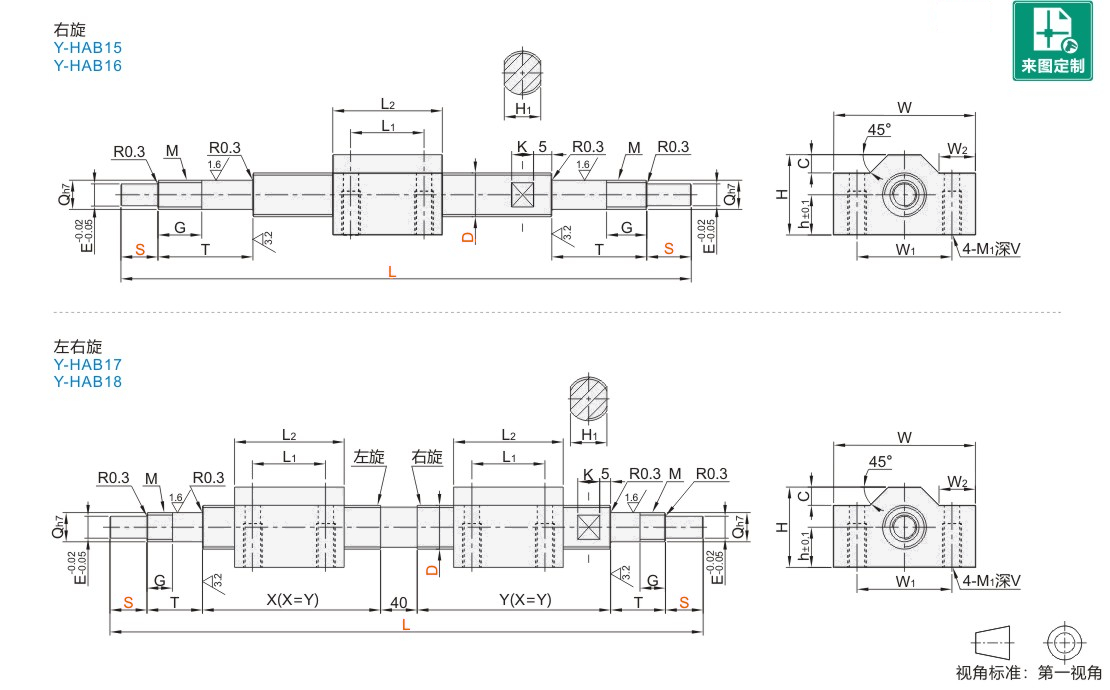

型号		螺距	最小单位0.5		螺帽尺寸										丝杠尺寸								轴向间隙	径向间隙	动态容许推力 KN	理论传动效率
代码	丝杠轴径D	螺距	L	S	h	W	H	L1	L2	W1	W2	C	M1	V	T	Q	G	M		E	H1	K	轴向间隙	径向间隙	动态容许推力 KN	理论传动效率
右旋 JT-RQBXDO JT-RQBXDX 左右旋 JT-RQBXDL JT-RQBXDM	12	2	140~1000	2~100	11	39	22	20	30	26	10	5	M5	12	26	8	12	M8×1.0		6	10	5	0.1mm 以内	0.3mm 以内	3.9	≈32%
	14	3	140~1000		11	39	22	20	30	26					29	10	13	M10×1.0		8	12	7			4.8	≈39%
	16	3	160~1200		14	45	28	24	35	32					29	12	13	M12×1.0		10	14	8			6.65	≈35%
	20	4	180~1200		16	49	32	28	40	36	11	6	M6	15	34	15	15	M15×1.0		12	17				9.8	≈37%
	25	5	180~1200		20	63	38	34	50	46	14	10	M8	16	34	15	15	M15×1.0		12	23				14.2	≈37%

JT-RQBXDL/JT-RQBXDM需满足条件：L＞2×(L2+T+S)+20。
