圆形直纹外螺纹把手

图片仅供参考

圆形直纹外螺纹把手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 握柄部	材质 / 螺纹部	材质 / 止推垫	颜色/表面处理 / 旋钮	颜色/表面处理 / 螺纹部	颜色/表面处理 / 止推垫	类型
JT-LQBKGM	PA6	SUSXM7	POM	黑色	—	亚光黑	外螺纹型 ● 自动调整型

选型参数

选型表

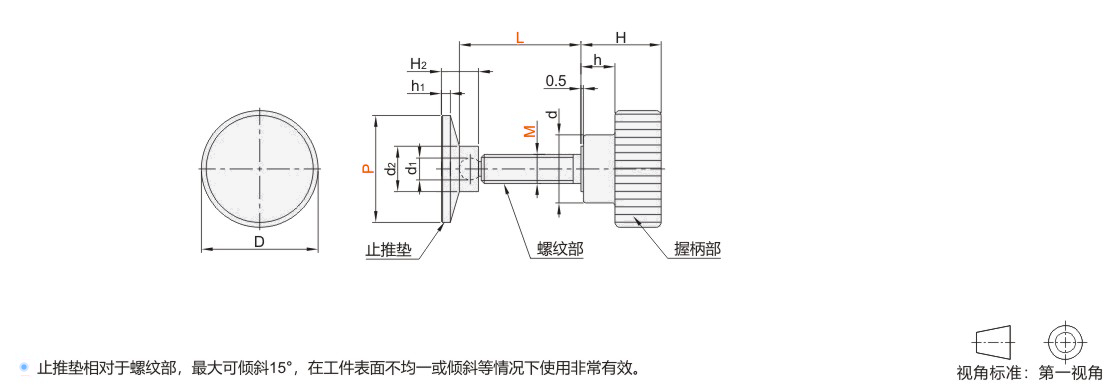

型号		P	L	D	d	d1	d2	H	H2	h	h1	参考重量 (kg/pcs)
代码	M	P	L	D	d	d1	d2	H	H2	h	h1	参考重量 (kg/pcs)
JT-LQBKGM	6	15	25 35 45	24	14	4.5±0.03	8.6	16.5	7.6	7	2.5	0.001~0.016
		18					10.8		9.2		2.5	0.011~0.017
		25					13		10.5		3	0.014~0.020
	8	15	30 40 50	30	16	6.1±0.05	8.6	19.5	7.6	8.5	2.5	0.019~0.025
		21					12.8		10		3	0.021~0.027
		40					16		13		4	0.029~0.035
	10	18	35 45 55	36	18	7.8±0.05	10.8	22.5	9.2	10	2.5	0.033~0.045
		25					13		10.5		3	0.036~0.048
		40					16		13		4	0.042~0.054
