限位蝶形铰链锥孔型

图片仅供参考

限位蝶形铰链锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	调整角度	材质	表面处理/颜色	类型
JT-QAGSD	多角度可限型	ZDC	电泳(黑色)	金属型 ● 锥孔型
JT-QAGSQ	0°和90°限位固定	ZDC	镀铬	金属型 ● 锥孔型
JT-QAGSF	0°和90°限位固定	ZDC	电泳(黑色)	金属型 ● 锥孔型

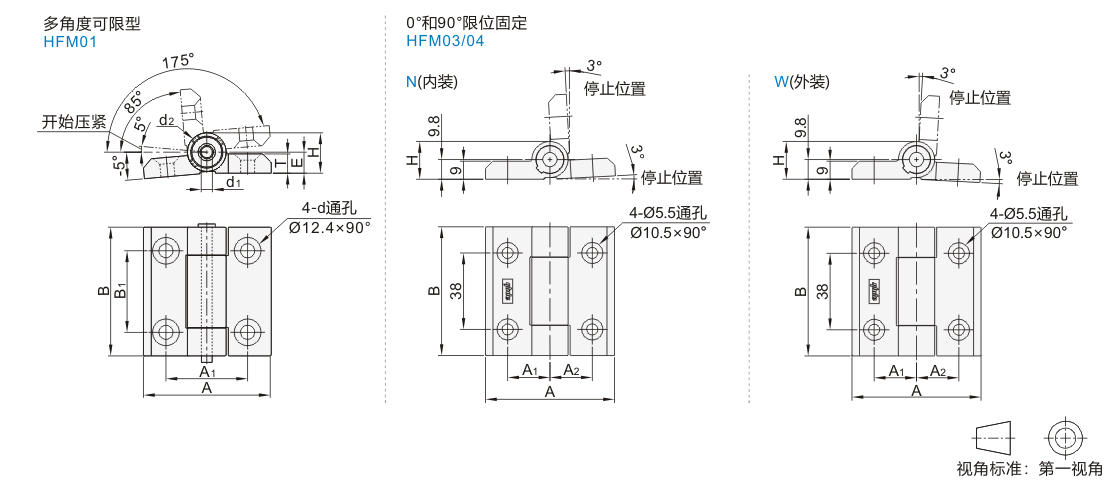

选型参数

多角度可限型

型号		A	B	A1	B1	H	T	E	d	d1	d2	初始设定释放扭矩(N·m)	参考重量 (kg/pcs)
代码	规格	A	B	A1	B1	H	T	E	d	d1	d2	初始设定释放扭矩(N·m)	参考重量 (kg/pcs)
JT-QAGSD	60	60	60	38	38	18.8	9	9.8	6.5	5	18	≈2.2	0.146

扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。
安装时，应确保各铰链的轴心水平且相互之间无偏差。

0°和90°限位固定

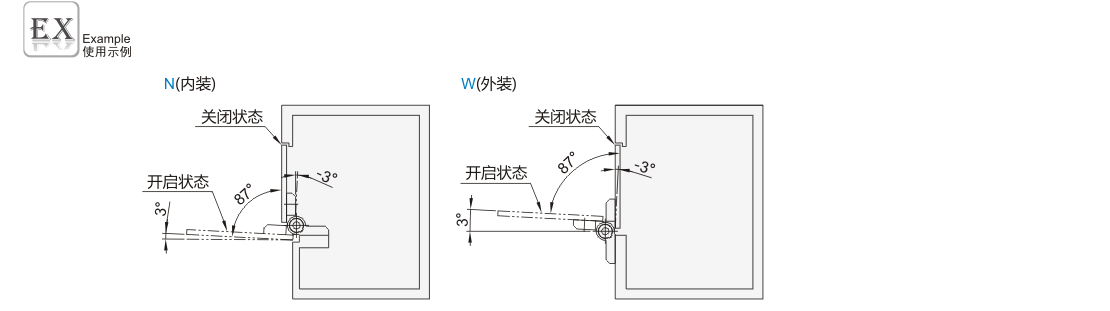

型号		安装方式	A	B	A1	A2	H	负载 (kg)	参考重量 (kg/pcs)
代码	规格	安装方式	A	B	A1	A2	H	负载 (kg)	参考重量 (kg/pcs)
JT-QAGSQ JT-QAGSF	64	N(内装) W(外装)	54	64	16	16	18.8	20	0.14
	64A		59		21	16
	64B		64		21	21

容许负载为使用2个时的数值。
