选型参数

丝杠轴径 *

导程 *

长度L(mm) *

100~600/1

滚珠丝杠标准螺帽型 C7精度

图片仅供参考

滚珠丝杠标准螺帽型 C7精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMMXL	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

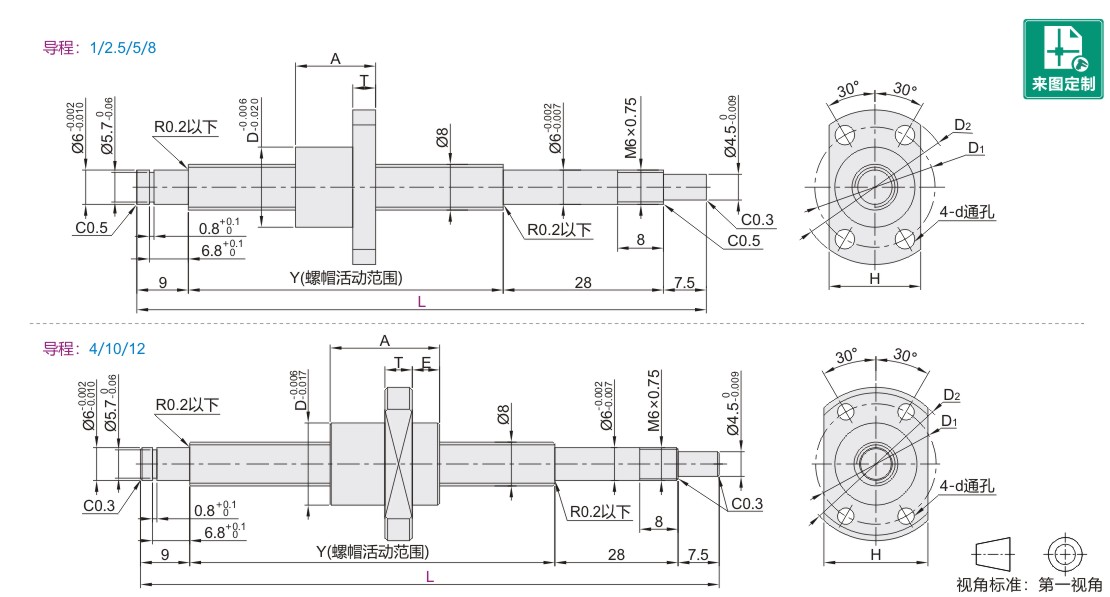

型号			最小单位1 L	Y	D	A	T	D1	D2	H	d	E	滚珠直径	螺母环圈数	螺纹旋向	基本额定负载
代码	丝杠轴径	导程	最小单位1 L	Y	D	A	T	D1	D2	H	d	E	滚珠直径	螺母环圈数	螺纹旋向	C(动)kN	Co(静)kN
JT-IMMXL	8	1	100~600	L-44.5	14	14	4	21	27	16	3.4	—	0.8	4	右旋	1.6	2.5
		2.5			16	26		23	29	20		—	1.2	3		1.34	2.69
		4			16	21.7		23	29			3.75	1.587			1.71	3.48
		5			18	28		25	31			—				1.85	3.0
		8				28						—		2		1.24	2.0
		10				25						4		1.6×2		2.2	3.8
		12				28	3.8					4		1.6×2		2.2	4.0

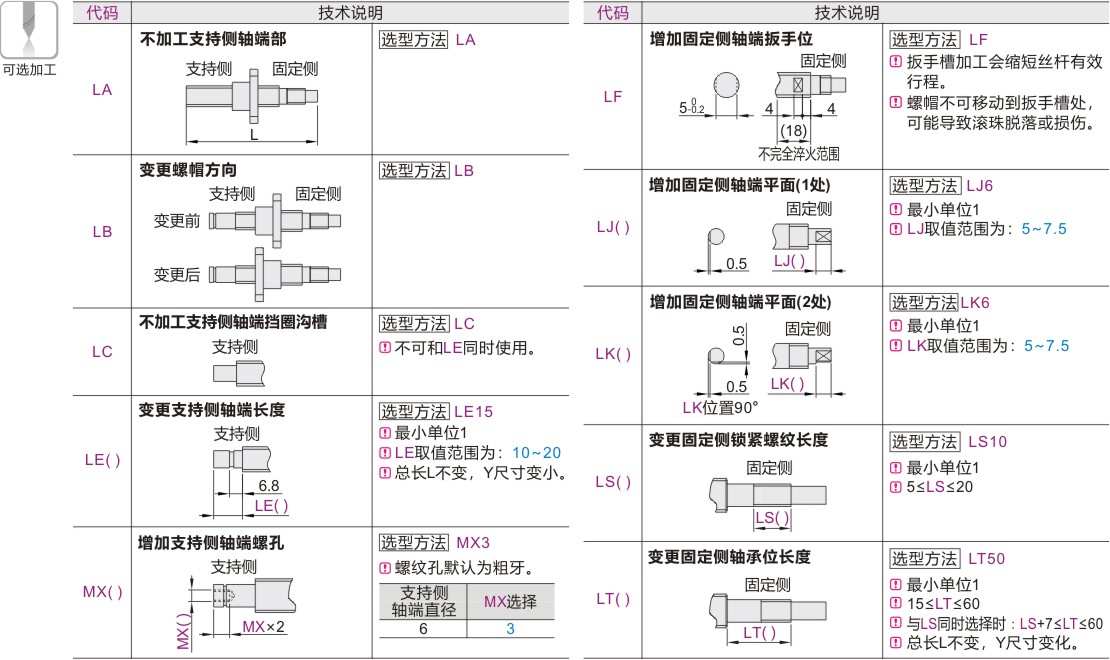

可选加工参数
