刚性联轴器螺钉夹紧型

图片仅供参考

刚性联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体材质	表面处理	附件	类型
JT-NMFDD	S45C	发黑	紧定螺钉	螺钉固定型
JT-NMFDQ	铝合金	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型

选型参数

螺钉固定型

型号		d-e
代码	D	d-e
JT-NMFDD	16	d	4	5	6	6.35	8
	16	e	4 5 6 6.35 8	5 6 6.35 8	6 6.35 8	6.35 8	8
	20	d	5	6	6.35	8	9.5	10
	20	e	5 6 6.35 8 9.5 10	6 6.35 8 9.5 10	6.35 8 9.5 10	8 9.5 10	9.5 10	10
	25	d	5	6	6.35	8	9.5	10	12
	25	e	5 6 6.35 8 9.5 10 12	6 6.35 8 9.5 10 12	6.35 8 9.5 10 12	8 9.5 10 12	9.5 10 12	10 12	12
	32	d	6.35	8	9.5	10	12	12.7	14	15	16
	32	e	6.35 8 9.5 10 12 12.7 14 15 16	8 9.5 10 12 12.7 14 15 16	9.5 10 12 12.7 14 15 16	10 12 12.7 14 15 16	12 12.7 14 15 16	12.7 14 15 16	14 15 16	15 16	16
	40	d	8	9.5	10	12	12.7	14	15	16	18	20
	40	e	8 9.5 10 12 12.7 14 15 16 18 20	9.5 10 12 12.7 14 15 16 18 20	10 12 12.7 14 15 16 18 20	12 12.7 14 15 16 18 20	12.7 14 15 16 18 20	14 15 16 18 20	15 16 18 20	16 18 20	18 20	20
	50	d	12	12.7	14	15	16	18	20	22	24	25
	50	e	12 12.7 14 15 16 18 20 22 24 25	12.7 14 15 16 18 20 22 24 25	14 15 16 18 20 22 24 25	15 16 18 20 22 24 25	16 18 20 22 24 25	18 20 22 24 25	20 22 24 25	22 24 25	24 25	25
	63	d	15	16	18	20	22	24	25	28	30	35
	63	e	15 16 18 20 22 24 25 28 30 35	16 18 20 22 24 25 28 30 35	18 20 22 24 25 28 30 35	20 22 24 25 28 30 35	22 24 25 28 30 35	24 25 28 30 35	25 28 30 35	28 30 35	30 35	35

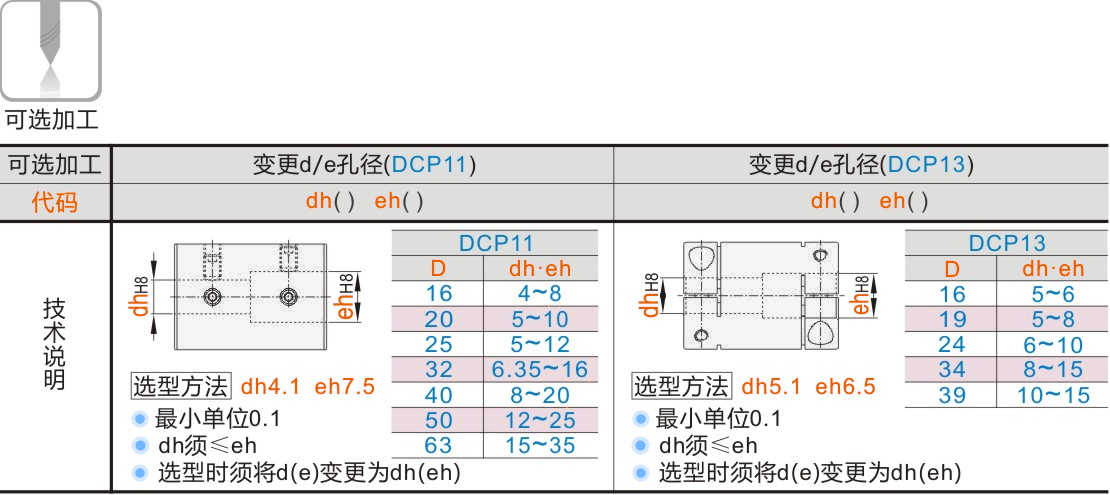

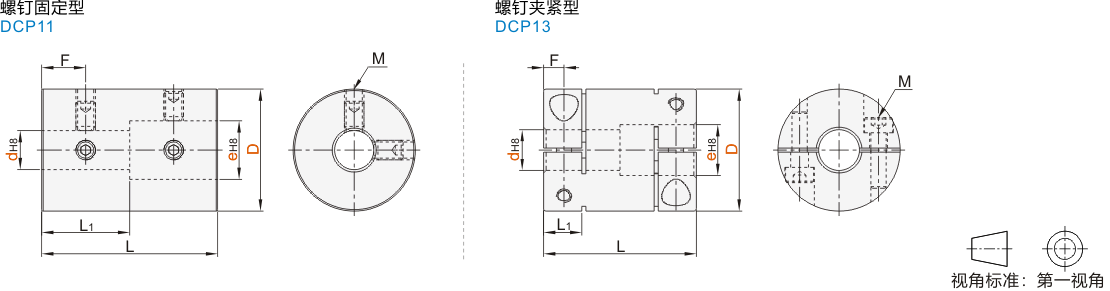

螺钉夹紧型

型号		d-e
代码	D	d-e
JT-NMFDQ	16	d	5	6
	16	e	5 6	6 8
	19	d	5	6	8
	19	e	5 6 8	6 8	8
	24	d	6	8	10
	24	e	6 8 10	8 10	10
	34	d	8	10	12	14	15
	34	e	8 10 12 14 15	10 12 14 15	12 14 15	14 15	15
	39	d	10	12	14	15
	39	e	10 12 14 15	12 14 15	14 15	15

尺寸性能表

型号		L	L1	F	M	锁紧扭矩 (N ·m)	额定扭矩 (N ·m)	惯性力矩 (kg·m²)	最高转速 (r/min)	重量 (g)
代码	D	L	L1	F	M	锁紧扭矩 (N ·m)	额定扭矩 (N ·m)	惯性力矩 (kg·m²)	最高转速 (r/min)	重量 (g)
螺钉固定型 JT-NMFDD	16	24	12	6	M3	0.7	2	1.2×10^⁻⁴	20000	28
	20	30	15	7	M3	0.7	5	3.5×10^⁻⁴	15000	54
	25	36	18	9	M4	1.7	10	1.0×10^⁻³	12000	100
	32	41	20	10	M4	1.7	15	3.1×10^⁻³	8000	190
	40	44	22	10.5	M5	4	22.5	4.2×10^⁻³	6000	312
	50	55	27	13	M6	7	55	5.4×10^⁻³	5000	768
	63	71	35	16	M8	15	100	7.1×10^⁻³	4500	1264
螺钉夹紧型 JT-NMFDQ	16	20	6.5	3.5	M2.5	1	1	3.1×10^⁻⁷	39000	9
	19	26	7.5	4	M3	1.7	2.5	8.0×10^⁻⁷	33000	15
	24	30	7.5	4	M3	1.7	4.5	2.7×10^⁻⁶	26000	30
	34	40	11	6	M4	3.2	7.5	1.4×10^⁻⁵	18000	85
	39	48	14	7.5	M5	6	10	3.9×10^⁻⁵	16000	132

惯性力矩和重量按最大孔径计算!
