悬臂销内螺纹安装带挡圈槽

图片仅供参考

悬臂销内螺纹安装带挡圈槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-VGVNSD	标准型	SCr440	发黑
JT-VGVVSD	台阶型	SCr440	发黑
JT-VGVASD	六角型	SCr440	发黑
JT-VGVNSU	标准型	SCr440	无电解镀镍
JT-VGVVSU	台阶型	SCr440	无电解镀镍
JT-VGVASU	六角型	SCr440	无电解镀镍
JT-VGVNSQ	标准型	SCr440	—
JT-VGVVSQ	台阶型	SCr440	—
JT-VGVASQ	六角型	SCr440	—
JT-VGVNDD	标准型	SUS304	—
JT-VGVVDD	台阶型	SUS304	—
JT-VGVASX	六角型	SUS304	—

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。

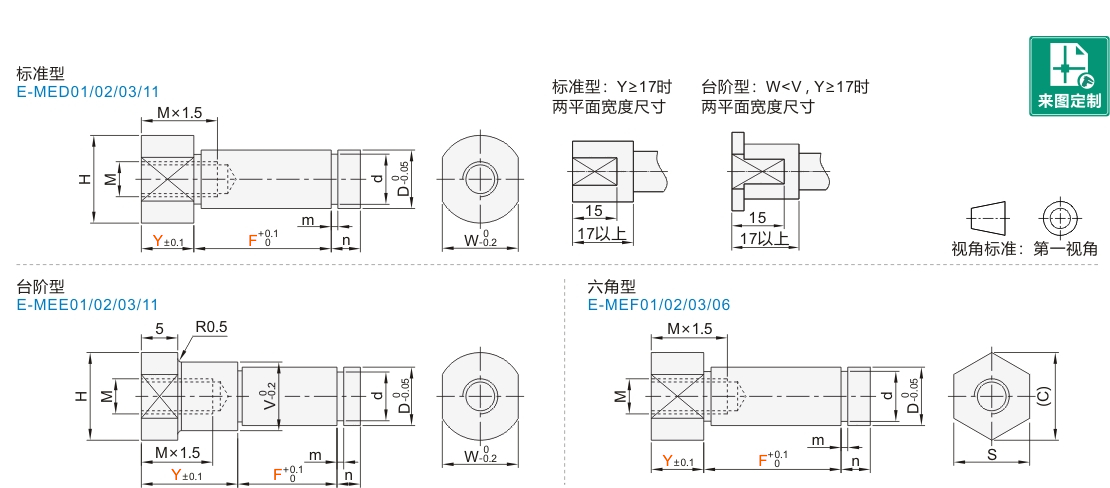

选型参数

标准型

型号		D	最小单位1		M	H	W	d	m	n
代码	规格	D	Y	F	M	H	W	d	m	n
(SCr440) JT-VGVNSD JT-VGVNSU JT-VGVNSQ (SUS304) JT-VGVNDD	6	6	2~65	5~110	M3	10	8	5	0.7	2
	8	8			M4	12	10	7	0.9	3
	10	10			M6	15	13	9.6	1.15	3
	12	12		10~160	M8	17	14	11.5		4
	13	13			M8	18	15	12.4
	15	15			M10	20	17	14.3
	16	16				21	18	15.2
	17	17				23	20	16.2
	18	18				23	20	17	1.35
	20	20	4~80		M12	26	24	19
	22	22			M16	28	26	21		5
	25	25			M16	31	27	23.9
	25A	25			M12	31	27	23.9
	30	30			M20	36	32	28.6	1.65
	30A	30			M16	36	32	28.6	1.65

台阶型

型号		D	最小单位1		M	V	H	W	d	m	n
代码	规格	D	Y	F	M	V	H	W	d	m	n
(SCr440) JT-VGVVSD JT-VGVVSU JT-VGVVSQ (SUS304) JT-VGVVDD	6	6	7~65	5~110	M3	8	10	8	5	0.7	2
	8	8			M4	10	12	10	7	0.9	3
	10	10			M6	13	15	13	9.6	0.9	3
	12	12		10~110	M8	15	17	14	11.5	1.15	4
	13	13			M8	16	18	15	12.4
	15	15			M10	18	20	17	14.3
	16	16				19	21	18	15.2
	17	17				20	23	20	16.2
	18	18				21	23	20	17	1.35
	20	20	7~80		M12	24	26	24	19
	22	22			M12	26	28	26	21		5
	25	25			M16	29	31	27	23.9
	25A	25			M12	29	31	27	23.9
	30	30			M20	34	36	32	28.6	1.65
	30A	30			M16	34	36	32	28.6	1.65

六角型

型号		D	最小单位1		M	S	(C)	d	m	n
代码	规格	D	Y	F	M	S	(C)	d	m	n
(SCr440) JT-VGVASD JT-VGVASU JT-VGVASQ (SUS304) JT-VGVASX	6	6	2~65	5~110	M3	8	9.2	5	0.7	2
	8	8			M4	10	11.5	7	0.9	3
	10	10			M6	13	15	9.6	1.15	3
	12	12		10~160	M8	14	16.2	11.5		4
	13	13			M8	17	19.6	12.4
	15	15			M10	17	19.6	14.3
	16	16				19	21.9	15.2
	17	17				19	21.9	16.2
	18	18				24	27.7	17	1.35
	20	20	4~75		M12			19
	22	22			M12			21		5
	25	25			M16	27	31.2	23.9
	25A	25			M12	27	31.2	23.9
	30	30			M20	32	36.9	28.6	1.65
	30A	30			M16	32	36.9	28.6	1.65

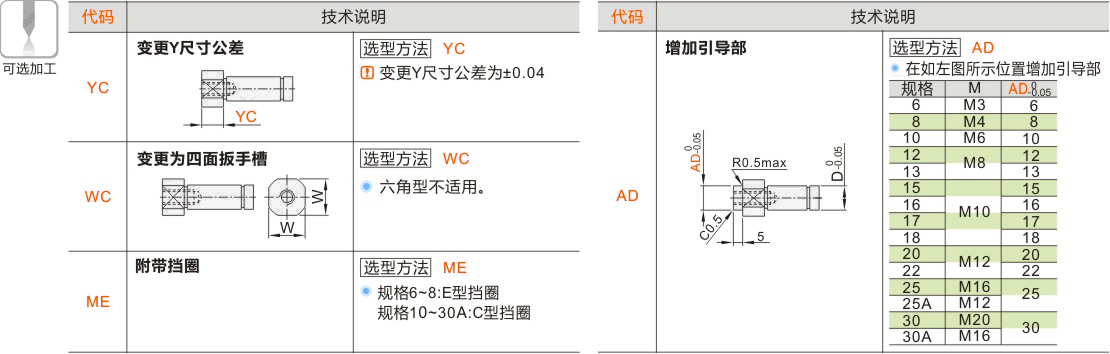

可选加工参数

产品名称

暂未上传文档资料
