旋转型支柱固定夹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 国标	表面处理	类型
JT-PVMFD	S45C	发黑	旋转型
JT-PVMFU	S45C	喷细砂无电解镀镍	旋转型
JT-PVMFQ	SUS304	—	旋转型

Dh7公差为开口槽加工前的公差。

选型参数

选型表

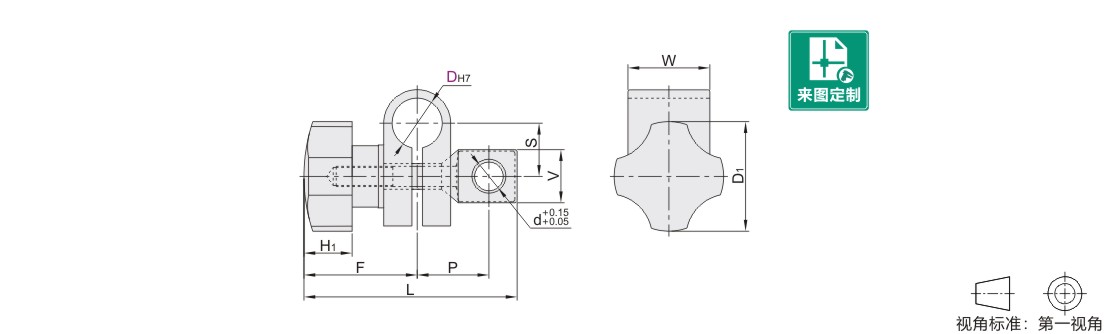

型号		d	D1	H1	F	P	L	S	V	W	附件固定把手
代码	D	d	D1	H1	F	P	L	S	V	W	附件固定把手
(S45C) JT-PVMFD JT-PVMFU (SUS304) JT-PVMFQ	10	8	25	9	22	17.9	46	13	14	14	HAT06-M5-E
	12	10	33	9.5	25	22.6	54.5	17	20	20	HAT06-M6-E
	16	12	40	12	30.5	26.2	65.8	21.6	21	28	HAT06-M8-E
	20	12	45	14	33	28.5	70.5	28	21	30	HAT06-M10-E
