精密型单头外六角弯式快插接头

图片仅供参考

精密型单头外六角弯式快插接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理 / 主体	类型
JT-LTTVSD	黄铜	黄铜	POM	镀镍	外螺纹 ● 单头外六角弯接头

选型参数

选型表

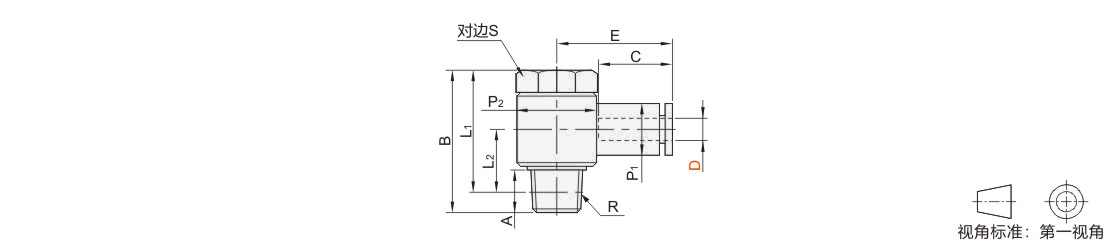

型号		公称型号	R	A	B	L1	L2	P1	P2	C	E	S	有效断面积 (mm^²)	重量 (g)
代码	D	公称型号	R	A	B	L1	L2	P1	P2	C	E	S	有效断面积 (mm^²)	重量 (g)
JT-LTTVSD	4	M5	M5	4	17	13	6.2	11	9.8	14.9	20	8	3.53	6.4
		M6	M6	4	18	14	6.3	11	9.8		20	8	3.53	6.1
		1	R1/8	7	24	20	12	10.9	JT-VMPDOCSUZMPNZFZ.4		23	12	12.56	12.7
	6	M5	M5	4	17	13	7.4	13	9.8	17	21.5	8	3.53	7.0
		M6	M6	4	18	14	7.5		9.8		21.5	8	3.53	6.7
		1	R1/8	7	24.1	20.1	12		JT-VMPDOCSUZMPNZFZ.4		23	12	12.56	13.3
		2	R1/4	9.5	26.5	20.5	13.5	13.1	19.6		25	14	19.23	20.8
	8	1	R1/8	7	23.9	19.9	12	14.7	JT-VMPDOCSUZMPNZFZ.4	18.1	26.5	12	12.56	14.1
		2	R1/4	9.5	26.5	20.5	13.5	14.8	19.6		29	14	19.23	21.6
		3	R3/8	10.5	32	25.6	JT-VMPDOCSUZMPNZFZ.7	14.8	24.4		30.5	19	31.79	39.1
	10	2	R1/4	9.5	26.6	20.6	JT-VMPDOCSUZMPNZFZ	18.7	19.6	20.2	31	14	19.23	24.9
	10	3	R3/8	10.5	32.1	25.7	JT-VMPDOCSUZMPNZFZ.7	18.5	24.4	20.2	32	19	31.79	42.1
	12	3	R3/8	10.5	32.1	25.7	17.2	21.2	24.4	23.4	35	19		44.3
	12	4	R1/2	14	39	30.8	16.5	21	30	23.4	36.5	24		73.1
