挡圈

轴承座表面处理

选型参数

轴承内径d(mm) *

滚针与推力球组合轴承座组件

图片仅供参考

滚针与推力球组合轴承座组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承	材质 / 轴承座	表面处理 / 轴承座	附件	类型
JT-XAZDD	GCr15	S45C	发黑	2个紧定螺钉	引导性
JT-XAZDX	GCr15	S45C	喷细砂无电解镀镍	2个紧定螺钉(不锈钢)	引导性

轴承用紧定螺钉固定在轴承座上。
补充润滑油时请拆下紧定螺钉。
本产品可正、反向安装。

轴承精度：GB/T307.1 0级
相当于：JIS B 1514 0级

选型参数

选型表

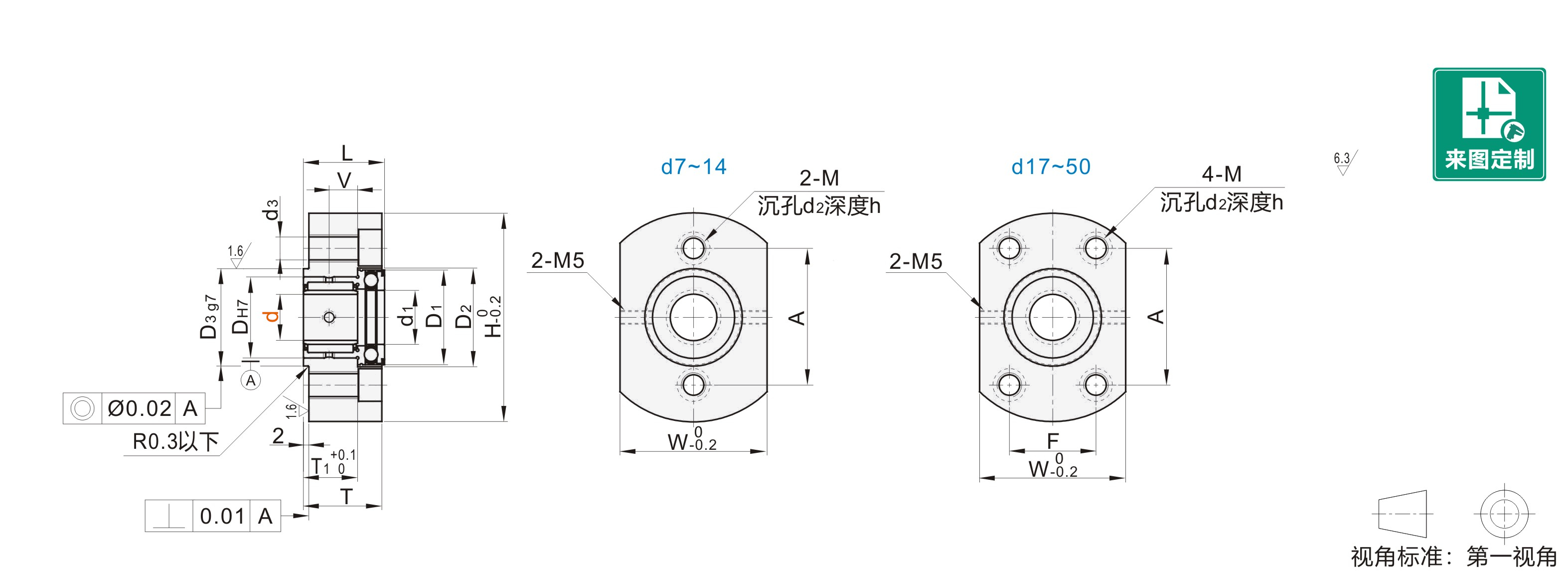

型号		DH7		L	H	W	T	d1	D1	D2	D3 (g7)		T1	V	A	F	M	d2	d3	h	使用轴承
代码	d	DH7		L	H	W	T	d1	D1	D2	D3 (g7)		T1	V	A	F	M	d2	d3	h	使用轴承
JT-XAZDD JT-XAZDX	7	19	+0.021 0	23	54	38	22	10	25	27	24	-0.007 -0.028	14	6.5	41	__	M8	11	6.8	6.5	JT-ZOTLWHP
	9	21			56	40		12	27	29	26				43						JT-ZOTGWHP
	12	24			60	40		15	29	31	30				46						JT-ZOTDUWHP
	14	26		25	66	44	24	17	31	33	34	-0.009 -0.034	16	8	52						JT-ZOTDFWHP
	17	30		30	77	54	29	20	36	38	36		20	10.5	50	32	M10	14	8.5	8.6	JT-ZOTDLWHP
	20	37	+0.025 0		88	58		25	43	45	45		19	9.5	59	36					JT-ZOTUSWHP
	25	42			94	64		30	48	50	50		19	9.5	64	39					JT-ZOTUOWHP
	30	47			96	66		35	53	55	54	-0.010 -0.040	18	9	66	40					JT-ZOTQSWHP
	35	52	+0.030 0	32	104	74	31	40	61	63	60		19	10	71	44					JT-ZOTQOWHP
	40	58		32	114	82	31	45	66.5	68.5	70		18	9	76	54					JT-ZOTFSWHP
	50	72		40	134	96	39	60	86.5	87.5	84		23	12	96	56	M12	17.5	10.5	11.2	JT-ZOTOSWHP
