导向轴 一端外螺纹 f8公差
图片仅供参考
收藏 分享

导向轴 一端外螺纹 f8公差

产品属性： 类型 无台阶 表面处理 镀硬铬 精度等级 普通级 轴公差 f8 轴端形状 一端外螺纹型 轴身加工 轴身不加工 种类筛选 实心导向轴
产品型号： 请点击左侧选项进行选型
代码
精度等级
D公差
材质硬度
表面处理
类型
JT-RAMSDD普通级f8S45C—镀硬铬，镀层硬度HV750~，镀层厚度3µm~标准型
JT-RAMSDF 普通级f8SUS304—镀硬铬，镀层硬度HV750~，镀层厚度3µm~标准型

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

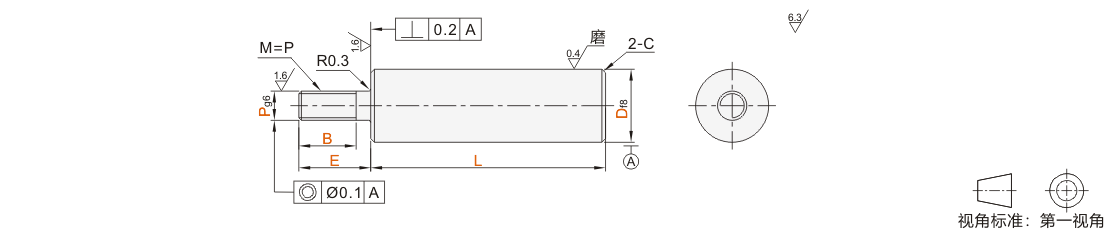

选型参数

选型表

型号最小单位1P
选择		C
代码Df8LEB
(D公差f8)
JT-RAMSDD
JT-RAMSDF		6 -0.010
-0.028		20~600E =2~ P×5根据使用要求
指定B尺寸
B=0时，无外螺纹		 3 4 5 60.5
8 -0.013
-0.035		20~800 4 5 6 8
10 5 6 8 10
12 -0.016
-0.043		20~1000 5 6 8 10 12
13 5 6 8 10 12
15 5 6 8 10 12
16 20~1200 5 6 8 10 12
18 6 8 10 12 16
20 -0.020
-0.053		 8 10 12 161.0
25 8 10 12 16 20 24
30 20~1500 8 10 12 16 20 24
35 -0.025
-0.064		 10 12 16 20 24
40 12 16 20 24 30
50 16 20 24 30

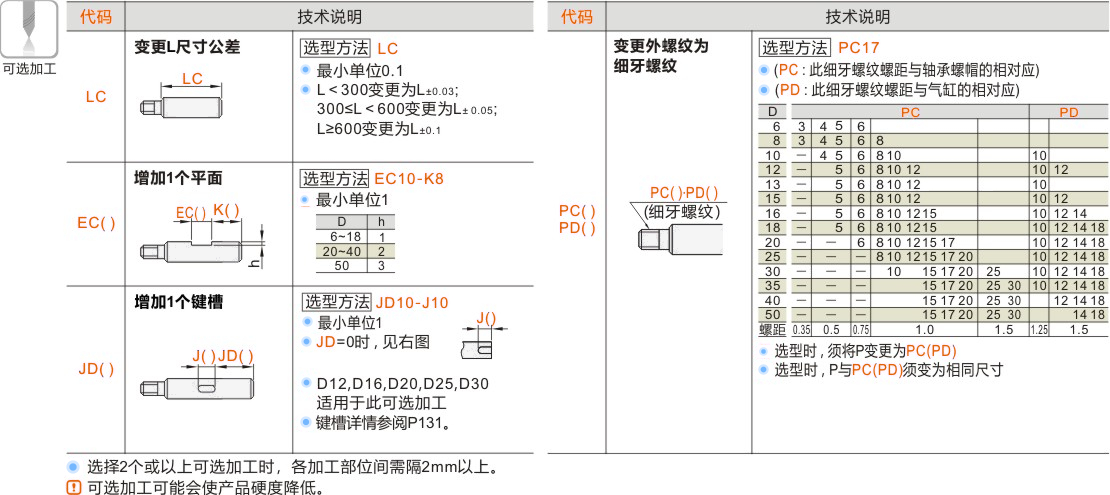

产品名称
暂未上传文档资料
