桥式拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	类型
JT-RCBXQU	25	内径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	一般用
JT-RCBXQF	25	外径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	一般用

本系列拖链标准型号包含一套接头（移动端、固定端各一个）。

本系列拖链不包含分隔片，分隔片需单独购买。

每米链节数=1000÷节距P

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	梳状板	材质	颜色	允许温度	阻燃等级
Y-SAE32	25系列拖链用	有	工程塑料	黑色	-20℃~100℃	UL94-HB
							Y-SAE34	无

分割片

代码	类型		材质	颜色	允许温度	阻燃等级
Y-SAG01	一般用型拖链用	竖隔片	工程塑料	黑色	-20℃~100℃	UL94-HB
							Y-SAH01	横隔片

横隔片搭配竖隔片一起使用。

选型参数

拖链

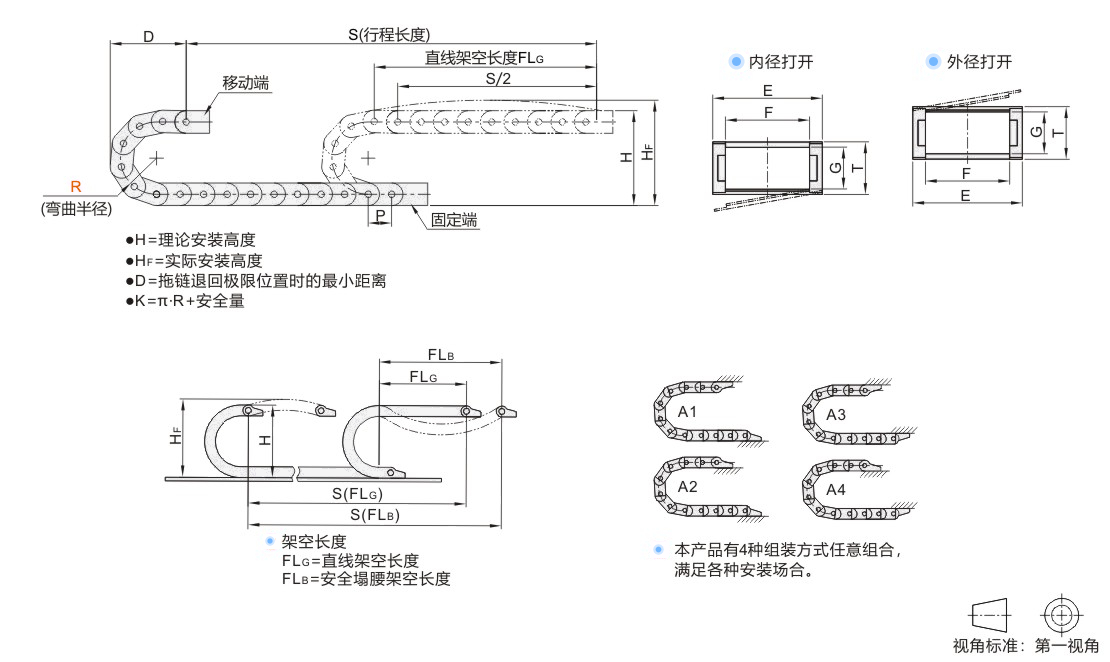

型号		弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸			实际安装高度 HF	最大电缆直径	最大架空负载 (kg/m)	最大架空长度 (m)	重量 (kg/m)
代码	规格	弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	H	D	K	实际安装高度 HF	最大电缆直径	最大架空负载 (kg/m)	最大架空长度 (m)	重量 (kg/m)
JT-RCBXQU JT-RCBXQF	2538	48	1~	(带梳状板) Y-SAE32 (无梳状板) Y-SAE34	25	35	38	52.1	46	131	158	335	171	21	1	1.3	≈0.65
		55								145	165	357	185
		75								185	185	420	225
		100								235	210	498	275
	2550	48					50	64.1		131	158	335	171				≈0.70
		55								145	165	357	185
		75								185	185	420	225
		100								235	210	498	275
	2558	48					58	72.1		131	158	335	171				≈0.80
		55								145	165	357	185
		75								185	185	420	225
		100								235	210	498	275
	2578	55					78	92.1		145	165	357	185				≈0.82
		75								185	185	420	225
		100								235	210	498	275
		125								285	235	577	325
	25100	55					100	114.1		145	165	357	185				≈0.96
		75								185	185	420	225
		100								235	210	498	275
		125								285	235	577	325

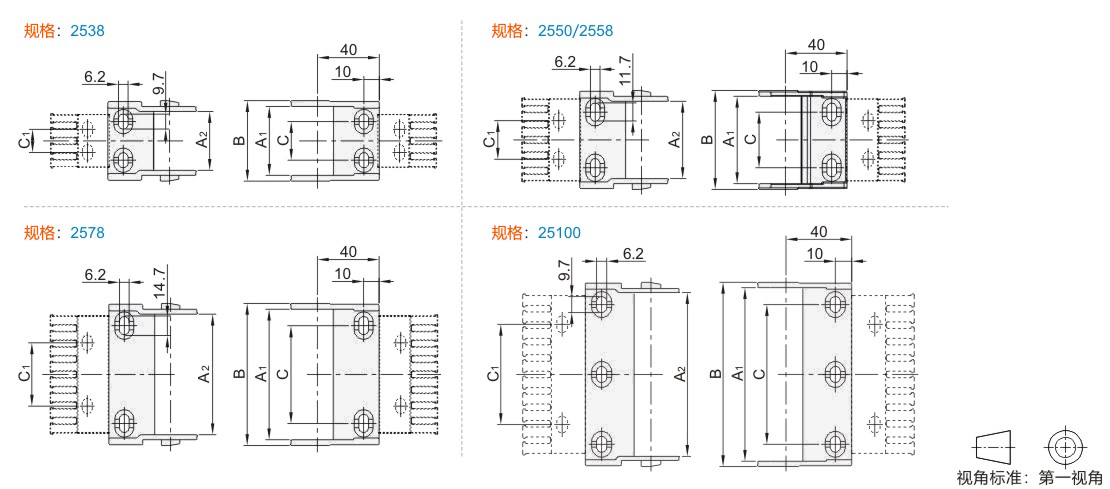

接头

型号		内宽	A1	A2	B	C	C1	梳状板齿数	适用拖链规格
代码	规格	内宽	A1	A2	B	C	C1	梳状板齿数	适用拖链规格
Y-SAE32	2538	38	44.61	38.11	52.11	25	15	4	JT-RCBXQU-2538/JT-RCBXQF-2538
	2550	50	56.61	50.11	64.11	36	25	6	JT-RCBXQU-2550/JT-RCBXQF-2550
	2558	58	64.61	58.11	72.11	44	25	6	JT-RCBXQU-2558/JT-RCBXQF-2558
	2578	78	84.61	78.11	92.11	60	41	8	JT-RCBXQU-2578/JT-RCBXQF-2578
	25100	100	106.61	100.11	114.1	82	63	10	JT-RCBXQU-25100/JT-RCBXQF-25100
Y-SAE34	2538	38	44.61	38.11	52.11	25	—	—	JT-RCBXQU-2538/JT-RCBXQF-2538
	2550	50	56.61	50.11	64.11	36			JT-RCBXQU-2550/JT-RCBXQF-2550
	2558	58	64.61	58.11	72.11	44			JT-RCBXQU-2558/JT-RCBXQF-2558
	2578	78	84.61	78.11	92.11	60			JT-RCBXQU-2578/JT-RCBXQF-2578
	25100	100	106.61	100.11	114.1	82			JT-RCBXQU-25100/JT-RCBXQF-25100

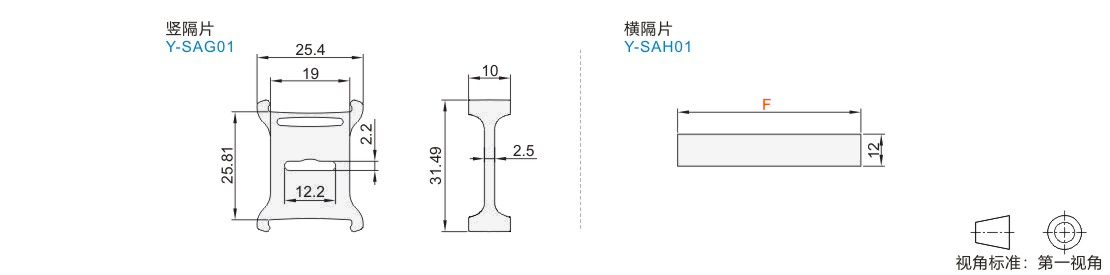

竖隔片

型号		适用拖链代码
代码	适用拖链内高 G	适用拖链代码
Y-SAG01	25	JT-RCBXQU/JT-RCBXQF

横隔片

型号		适用拖链规格
代码	适用拖链内宽F	适用拖链规格
Y-SAH01	38	JT-RCBXQU-2538/JT-RCBXQF-2538
	50	JT-RCBXQU-2550/JT-RCBXQF-2550
	58	JT-RCBXQU-2558/JT-RCBXQF-2558
	78	JT-RCBXQU-2578/JT-RCBXQF-2578
	100	JT-RCBXQU-25100/JT-RCBXQF-25100
