丝杠轴径 *

导程 *

长度L(mm) *

150~600/1

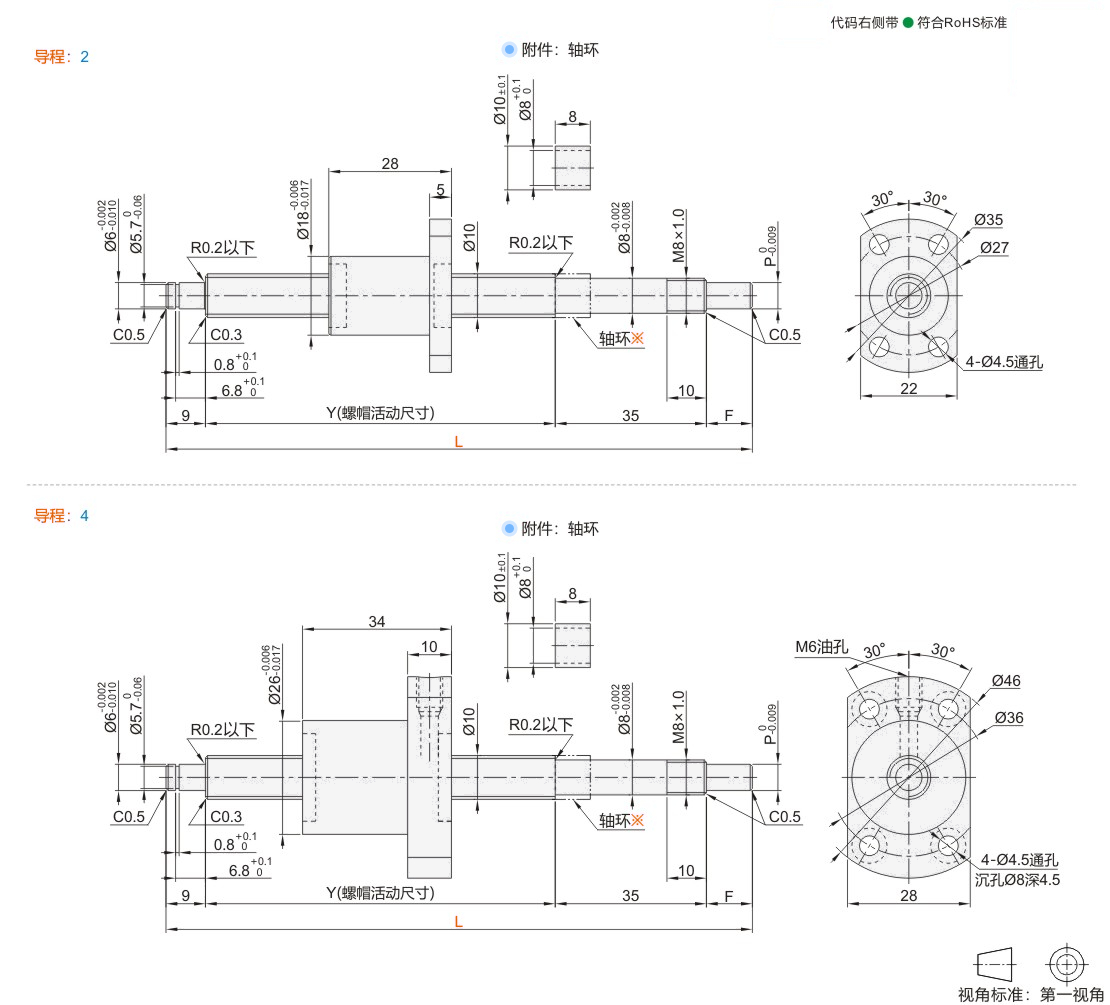

压轧滚珠丝杠标准螺帽型 C7

图片仅供参考

压轧滚珠丝杠标准螺帽型 C7

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	产地	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	表面处理	类型
JT-IMNSL	中国台湾	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	—	标准螺帽型
JT-IMNDL	中国台湾	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	镀黑铬	标准螺帽型
JT-IMNSM	中国大陆	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	—	标准螺帽型
JT-IMNDM	中国大陆	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	镀黑铬	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

型号											最小单位1 L				F			P		Y				滚珠直径				丝杠底径				螺纹旋向				螺母环圈数	轴向间隙				基本额定负载
代码				丝杠轴径				导程			最小单位1 L				F			P		Y				滚珠直径				丝杠底径				螺纹旋向				螺母环圈数	轴向间隙				C(动)kN				Co(静)kN
JT-IMNSL JT-IMNDL JT-IMNSM JT-IMNDM				10				2			150 ~600				10			6		L-54				1.2				9.21				右旋				1圈3列	0.05以下				1.2				2.1
JT-IMNSL JT-IMNDL JT-IMNSM JT-IMNDM				10				4			150 ~600				10			6		L-54				2				8.68				右旋				1圈3列	0.05以下				1.6				3.4

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码					丝杠轴径			导程				支座形状			推荐丝杠固定座(规格型号)									推荐丝杠支撑座(规格型号)
JT-IMNSL JT-IMNDL JT-IMNSM JT-IMNDM					10			2 4				圆法兰			JT-IVXSD-8(详情请在怡合达网站搜索查看)									JT-IVXDD-6(详情请在怡合达网站搜索查看)
JT-IMNSL JT-IMNDL JT-IMNSM JT-IMNDM					10			2 4				方形			JT-IVXFD-8(详情请在怡合达网站搜索查看)									JT-IVXQD-8(详情请在怡合达网站搜索查看)

压轧滚珠丝杠与螺帽支架组合(螺帽支架详情请在怡合达网站搜索查看)

型号					螺帽支架
代码			丝杠轴径	导程	代码	规格
JT-IMNSL JT-IMNDL JT-IMNSM JT-IMNDM			10	2	JT-IAASD JT-IAASU JT-IAASX	1002
JT-IMNSL JT-IMNDL JT-IMNSM JT-IMNDM			10	4	JT-IAASD JT-IAASU JT-IAASX	1004

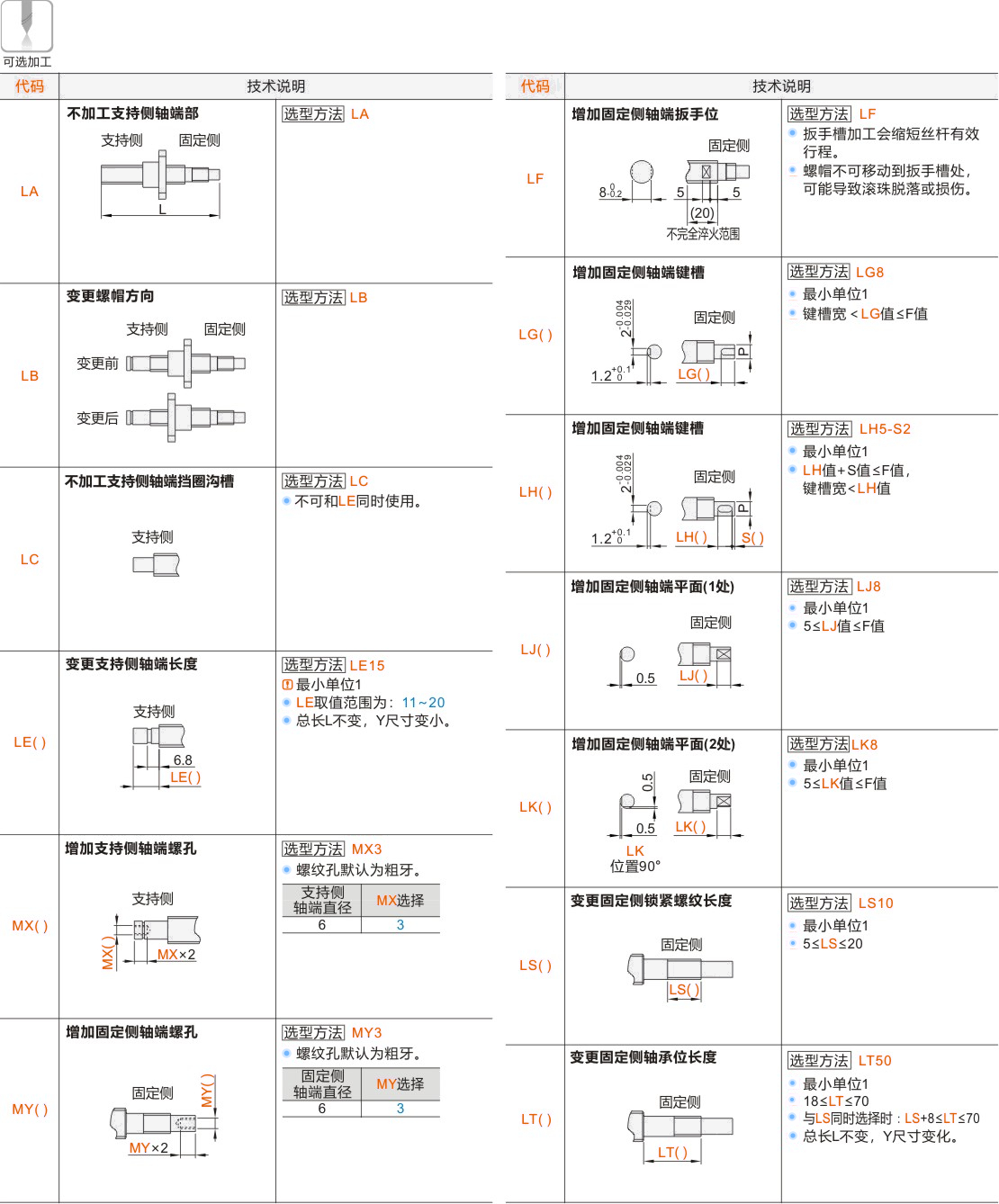

可选加工参数
