丝杠外径D(mm) *

螺距 *

丝杠长度L(mm) *

120~1200/0.5

台阶长度S(mm) *

2~100/0.5

梯形丝杠组件（30°）

图片仅供参考

梯形丝杠组件（30°）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 丝杠	材质 / 螺帽	表面处理 / 丝杠	表面处理 / 螺帽	类型
JT-RQBXSO	右旋	S45C	黄铜	发黑	一	固定侧+支持侧 ● 加宽方型螺帽
JT-RQBXSL	左右旋	S45C	黄铜	发黑	一	固定侧+支持侧 ● 加宽方型螺帽
JT-RQBXSX	右旋	SUS303	黄铜	一	一	固定侧+支持侧 ● 加宽方型螺帽
JT-RQBXSM	左右旋	SUS303	黄铜	一	一	固定侧+支持侧 ● 加宽方型螺帽

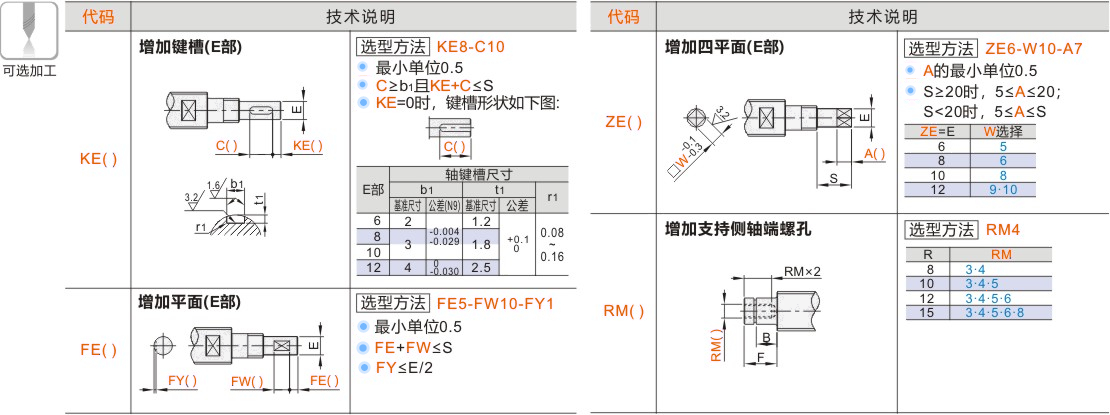

X、Y请根据使用要求制定尺寸，最小单位0.5mm。

选型参数

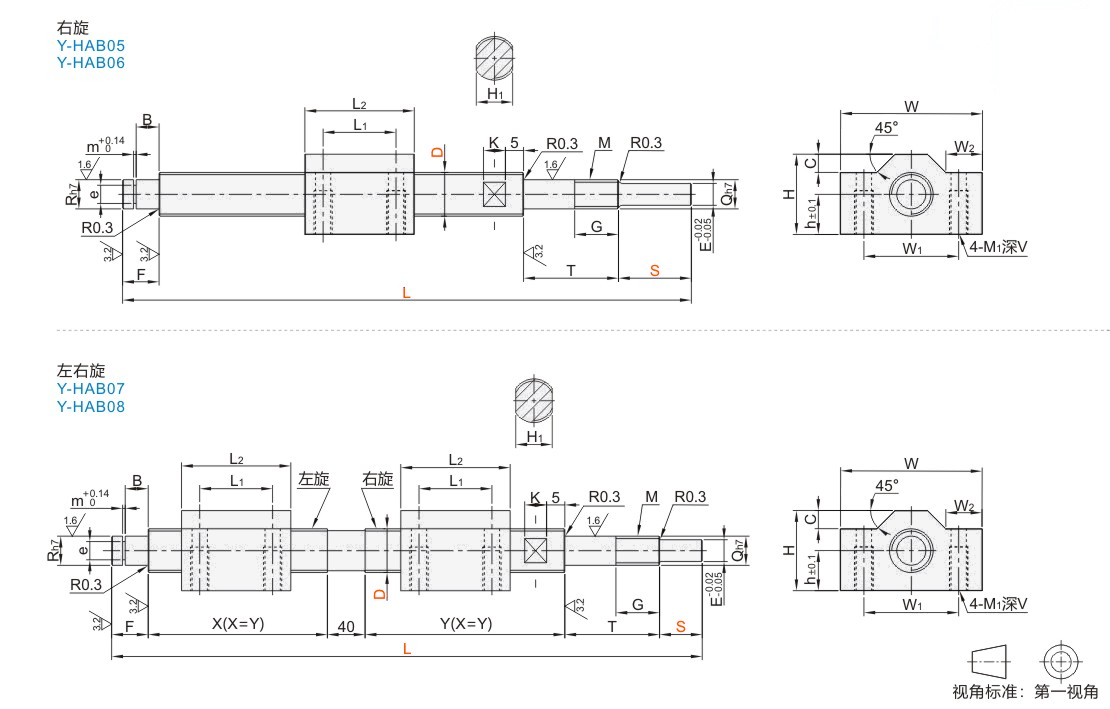

型号		螺距	最小单位0.5		螺帽尺寸										丝杠尺寸													轴向间隙	径向间隙	动态容许准力 KN	理论传动效率
代码	丝杠轴径D	螺距	L	S	h	W	H	L1	L2	W1	W2	C	M1	V	F	R	e	e公差	m	B	T	Q	G	M	E	H1	K	轴向间隙	径向间隙	动态容许准力 KN	理论传动效率
右旋 JT-RQBXSO JT-RQBXSX 左右旋 JT-RQBXSL JT-RQBXSM	12	2	120~1000	2~100	11	39	22	20	30	26	10	5	M5	12	10	8	5	+0.075 0	0.7	7	26	8	12	M8×1.0	6	10	5	0.1mm 以内	0.3mm 以内	3.9	≈32%
	14	3	120~1000		11	39	22	20	30	26					12	10	9.6	0 -0.09	1.15	8	29	10	13	M10×1.0	8	12	7			4.5	=39%
	16	3	150~1200		14	45	28	24	35	32						12	11.5	0 -0.11		8	29	12	13	M12×1.0	10	14	8			6.62	=35%
	20	4	180~1200		16	49	32	28	40	36	11	6	M6	15		15	14.3			9	34	15	15	M15×1.0	12	17				9.8	≈37%
	25	5	180~1200		20	63	38	34	50	46	14	10	M8	16		15	14.3			9	34	15	15	M15×1.0	12	23				14.2	≈37%

JT-RQBXSL/JT-RQBXSM需满足条件：L>2×L2+T+S+F+20。
