规格 *

Y(mm) *

2~80/1

F(mm) *

5~160/1

螺纹长度E(mm) *

6~42/1

螺纹直径选择N(mm) *

图片仅供参考

悬臂销外螺纹安装带内螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。

外螺纹退刀槽尺寸见下表1。

选型参数

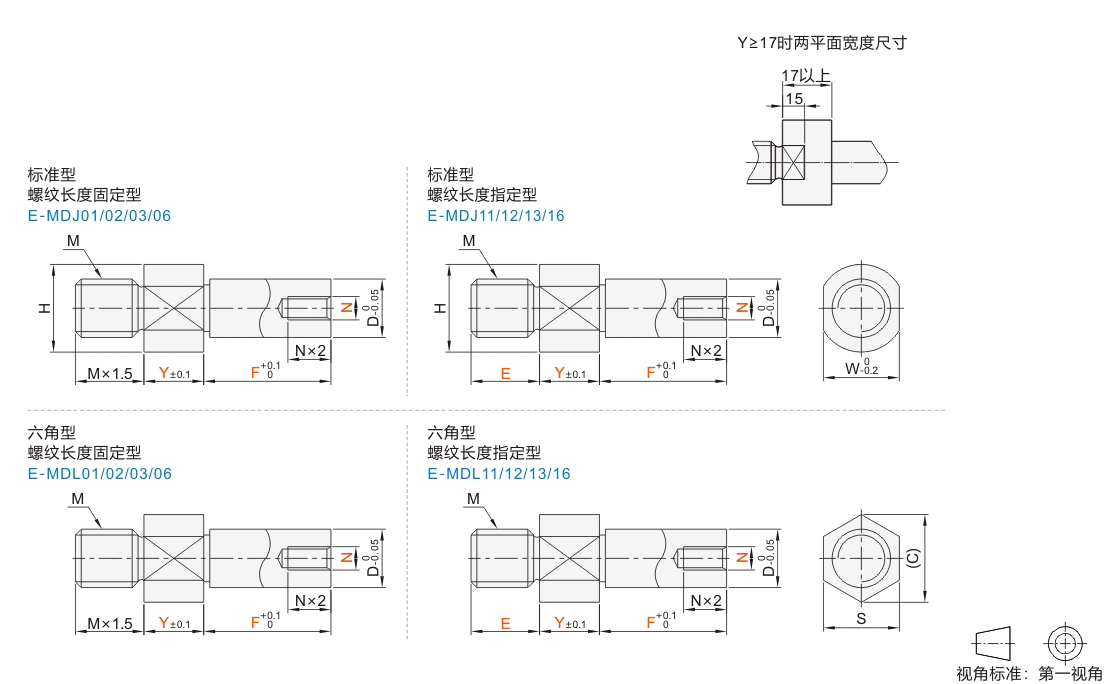

标准型

型号		D	最小单位1			N	H	W	M
代码	规格	D	Y	F	E	N	H	W	M
螺纹长度固定型 JT-VGNLSD JT-VGNLSU JT-VGNLSQ JT-VGNLSX 螺纹长度指定型 JT-VGNLDD JT-VGNLDU JT-VGNLDQ JT-VGNLDX	6	6	2~65	5~110	6~15	3	10	8	M6
	6A	6			6~15	3	14	12	M6
	8	8			8~20	4	12	10	M8
	8A	8			8~20	4	16	14	M8
	10	10			10~22	4 5 6	15	13	M10
	10A	10			10~22	4 5 6	20	17	M10
	12	12		5~160	12~25	5 6 8	17	14	M12
	13	13				5 6 8	18	15
	15	15				6 8 10	20	17
	16	16					21	18
	17	17					22	19
	18	18					23	20
	20	20	4~80		20~42	6 8 10 12	26	24	M20
	20A	20					26		M16
	22	22					28		M20
	22A	22					28		M16
	25	25				8 10 12 16	31	27	M20
	25A	25				8 10 12 16	31	27	M16
	30	30				8 10 12 16 20	36	32	M20
	30A	30				8 10 12 16 20	36	32	M16

六角型

型号		D	最小单位1			N	S	(C)	M
代码	规格	D	Y	F	E	N	S	(C)	M
螺纹长度固定型 JT-VGNISD JT-VGNISU JT-VGNISQ JT-VGNISX 螺纹长度指定型 JT-VGNIDD JT-VGNIDU JT-VGNIDQ JT-VGNIDX	6	6	2~65	5~110	6~15	3	8	9.2	M6
	8	8			8~18	4	10	11.5	M8
	10	10			10~22	4 5 6	13	15	M10
	12	12		10~110	12~25	5 6 8	14	16.2	M12
	13	13				5 6 8	17	19.6
	15	15				6 8 10	17	19.6
	16	16					19	21.9
	17	17					19	21.9
	18	18					24	27.7
	20	20	4~65		20~42	6 8 10 12			M20
	20A	20							M16
	22	22							M20
	22A	22							M16
	25	25				8 10 12 16	27	31.2	M20
	25A	25				8 10 12 16	27	31.2	M16
	30	30				8 10 12 16 20	32	36.9	M20
	30A	30				8 10 12 16 20	32	36.9	M16

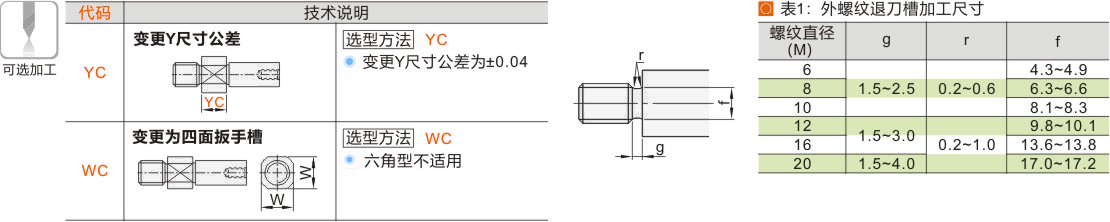

表1：外螺纹退刀槽加工尺寸

螺纹直径(M)	g	r	f
6	1.5~2.5	0.2~0.6	4.3~4.9
8			6.3~6.6
10			8.1~8.3
12	1.5~3.0	0.2~1.0	9.8~10.1
16	1.5~3.0		13.6~13.8
20	1.5~4.0		17.0~17.2

可选加工参数

暂未上传文档资料

悬臂销 外螺纹安装 带内螺纹
