方形丝杠支座组件（低肩型）
图片仅供参考
收藏 分享

方形丝杠支座组件（低肩型）

产品属性： 性价比 标准型 类型 低肩型 销售方式 单件 材质 S45C+SUJ2 产品名称 方形丝杠支座组件 轴承类型 角接触轴承 5级 精度等级 精密型 固定方向 垂直 支撑位置 固定侧 种类筛选 丝杠支座组件
产品型号： 请点击左侧选项进行选型
代码材质 / ①③⑥材质 / ④表面处理 / ①③④⑥类型
JT-RQBVDXS45CSUJ2发黑精密型 ● 固定侧
JT-RQBVDLS45CSUJ2无电解镀镍精密型 ● 固定侧
JT-RQBVDMS45CSUJ2镀黑铬精密型 ● 固定侧

构成零件

编号零件名称数量
①轴承座本体1
②角接触轴承5级1对
③轴承盖1
④间隔环2
⑤油封(Ø4~5无油封,Ø6~8 1个)2
⑥支座用螺母1
⑦内六角紧定螺丝附铜片2

①②③为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、高速旋转用途。

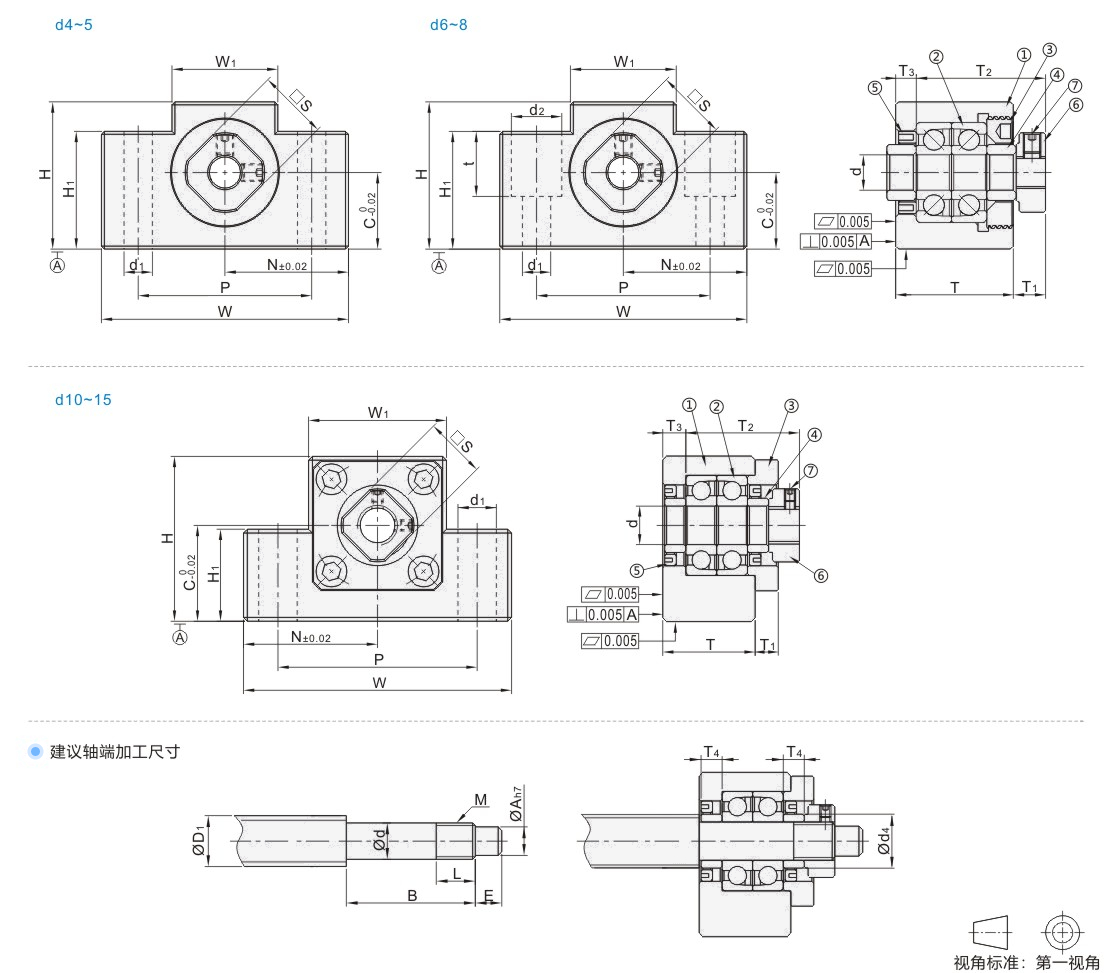

选型参数

选型表

型号ØdTT1T2T3WHCW1H1PNØd1Ød2tS油封
适用
轴径Ød4		建议轴端加工尺寸
代码规格搭配丝杠轴径轴端部外径
轴端部加工尺寸公称螺纹间隔环长度
ØD1Ød
ØABEMLT4
发黑
JT-RQBVDX
无电解镀镍
JT-RQBVDL
镀黑铬
JT-RQBVDM		4*4155.518.5234191018726174.5——105.544

-0.001

-0.006

3185M4×P0.56.53.5
5*516.519.52.53621112082818117.565

-0.005

-0.012

4196M5×P0.54.5
6620223.5422513182030215.59.511129.486

-0.005

-0.012


288M6×P0.7585
88237264523217252638266.611121411.410/128

-0.005

-0.012


6329M8×P1.0105.5
101024629.56704325362452359——1614.412/14/1510

-0.005

-0.012


83615M10×P1.011
12121915.414/15/1612

-0.005

-0.012


10M12×P1.0
15152536580493041256040112219.418/2015

-0.005

-0.014

124720M15×P1.01810

带*规格无镀镍 、镀黑铬产品。
