研磨滚珠丝杠标准螺帽型 C5精度

图片仅供参考

研磨滚珠丝杠标准螺帽型 C5精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	产地	螺纹旋向	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMIQQ	中国大陆	右旋	C5	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型
JT-IMIQF	中国大陆	左旋	C5	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

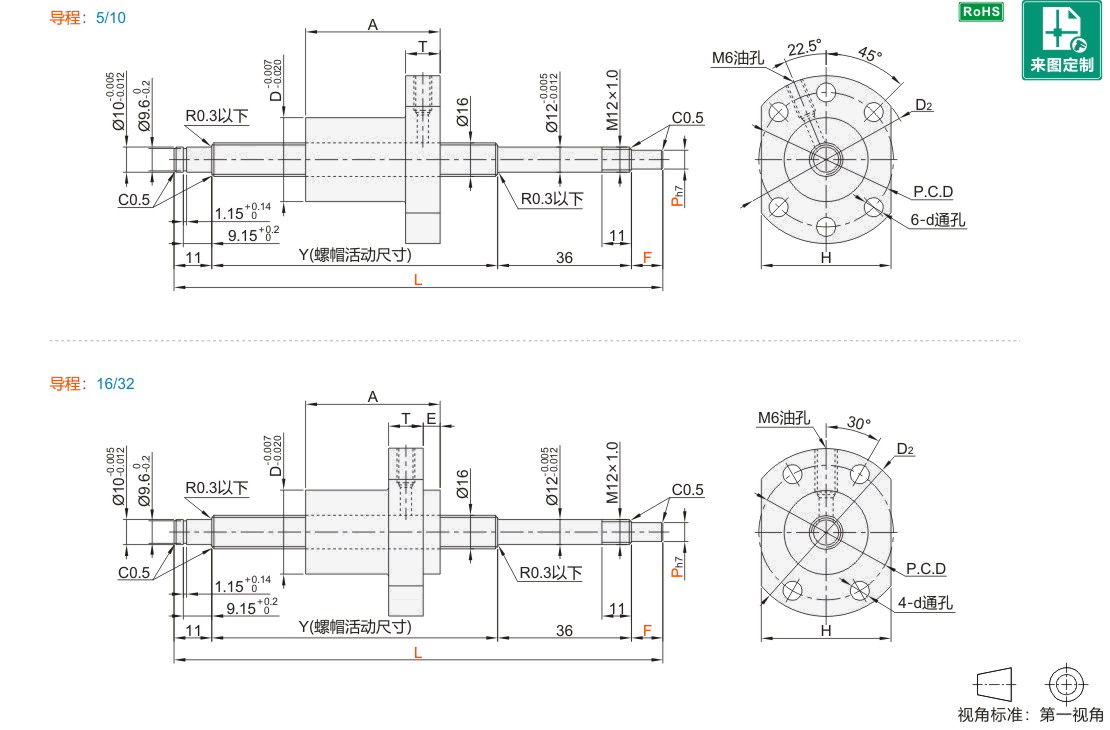

型号			最小单位1			Y	A	D	D2	E	H	T	P.C.D	d	滚珠直径	螺母环圈数	基本额定负载
代码	丝杠轴径	导程	L	F	P	Y	A	D	D2	E	H	T	P.C.D	d	滚珠直径	螺母环圈数	C(动)kN	Co(静)kN
右旋 JT-IMIQQ 左旋 JT-IMIQF	16	5*	150~900	9~15	8~10	L-(47+F)	45	28	48	—	40	10	38	5.5	3.175	1×4	13.53	29.93
		10*					57	28	48	—	40		38	5.5	3.175	1×3	10.82	20.02
		16					45	32	53	10.1	34		42	4.5	2.778	1.8×2	10.52	25.02
		32					42.5	32	53	10.1	34		42	4.5	2.778	0.8×2	4.83	10.94

JT-IMIQF仅适用于带*号导程。
可选加工详见请在怡合达网站搜索查看

研磨滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座(页码)	推荐丝杠支撑座(页码)
JT-IMIQQ JT-IMIQF	16	5 10 16 32	圆法兰	JT-IVXSD-12(请在怡合达网站搜索查看)	JT-IVXDD-12(请在怡合达网站搜索查看)
			方形	JT-IVXFD-12(请在怡合达网站搜索查看)	JT-IVXQD-12(请在怡合达网站搜索查看)

研磨滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）

型号			螺帽支架
代码	丝杠轴径	导程	代码	规格
JT-IMIQQ JT-IMIQF	16	5	JT-IAASD JT-IAASU JT-IAASX	1605 1610
		10		1605 1610
		16		1616
		32		1616

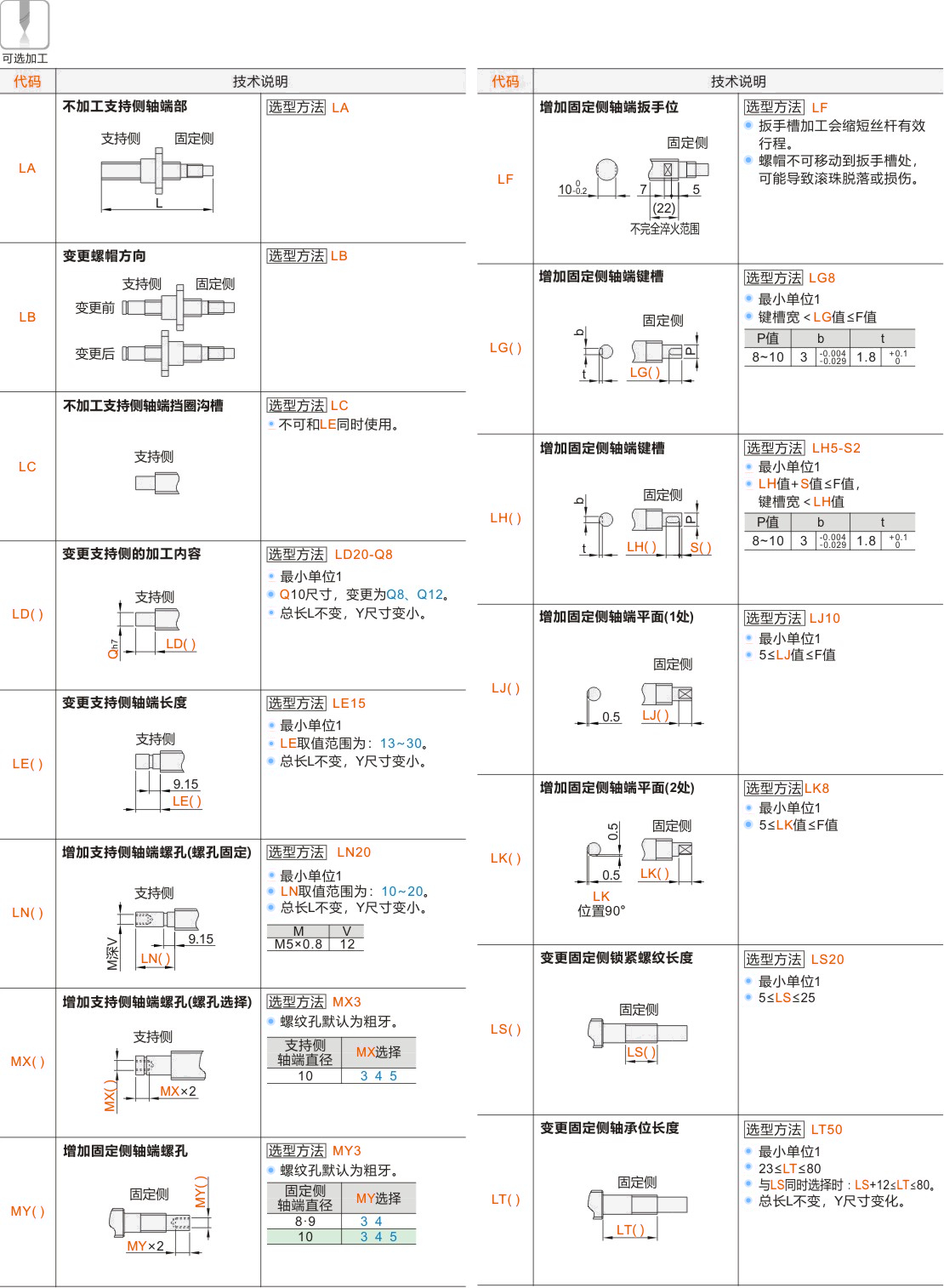

可选加工参数
