安装侧端面形状

导入表面形状

材质

硬度

表面处理

选型参数

D公差选择 *

P公差选择 *

安装部直径D(mm) *

定位部直径P(mm) *

1~20/0.01

安装部长度L(mm) *

2~42/1

定位部长度B(mm) *

2~30/0.1

导入部锥角长度E(mm) *

0.5~10/0.1

导入部倒角角度°A *

图片仅供参考

锥角定位销带肩型内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RVASD	标准型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RVADD	标准型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RVAUD	内螺纹型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RVAQD	内螺纹型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RVAFD	外螺纹型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RVAOD	外螺纹型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RVASU	标准型 / 圆型	SKS3	淬火硬度58~61HRC, 镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RVADU	标准型 / 多棱型	SKS3	淬火硬度58~61HRC, 镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RVAUU	内螺纹型 / 圆型	SKS3	淬火硬度58~61HRC, 镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RVAQU	内螺纹型 / 多棱型	SKS3	淬火硬度58~61HRC, 镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RVAFU	外螺纹型 / 圆型	SKS3	淬火硬度58~61HRC, 镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RVAOU	外螺纹型 / 多棱型	SKS3	淬火硬度58~61HRC, 镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RVASO	标准型 / 圆型	SUS304	—	—
JT-RVADO	标准型 / 多棱型	SUS304	—	—
JT-RVAUO	内螺纹型 / 圆型	SUS304	—	—
JT-RVAQO	内螺纹型 / 多棱型	SUS304	—	—
JT-RVAFO	外螺纹型 / 圆型	SUS304	—	—
JT-RVAOO	外螺纹型 / 多棱型	SUS304	—	—
JT-RVASM	标准型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RVADM	标准型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-RVAUM	内螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RVAQM	内螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-RVAFM	外螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RVAOM	外螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC	—

D或P	g6	h7	m6	p6	s
1.50~3.00	-0.002 -0.008	0 -0.010	+0.008 +0.002	+0.012 +0.006	0 -0.01
3.01~6.00	-0.004 -0.012	0 -0.012	+0.012 +0.004	+0.020 +0.012
6.01~10.00	-0.005 -0.014	0 -0.015	+0.015 +0.006	+0.024 +0.015
10.01~18.00	-0.006 -0.017	0 -0.018	+0.018 +0.007	+0.029 +0.018
18.01~30.00	-0.007 -0.020	0 -0.021	+0.021 +0.008	+0.035 +0.022

SUS440C材质的D部加工有识别槽。
P₁=P-E*tanA*2
工艺孔加工条件：D·P·L·B≥4且P₁>3。(工艺孔详细尺寸见产品简介)
P、E、A参数需满足0<P-2EtanA<P。

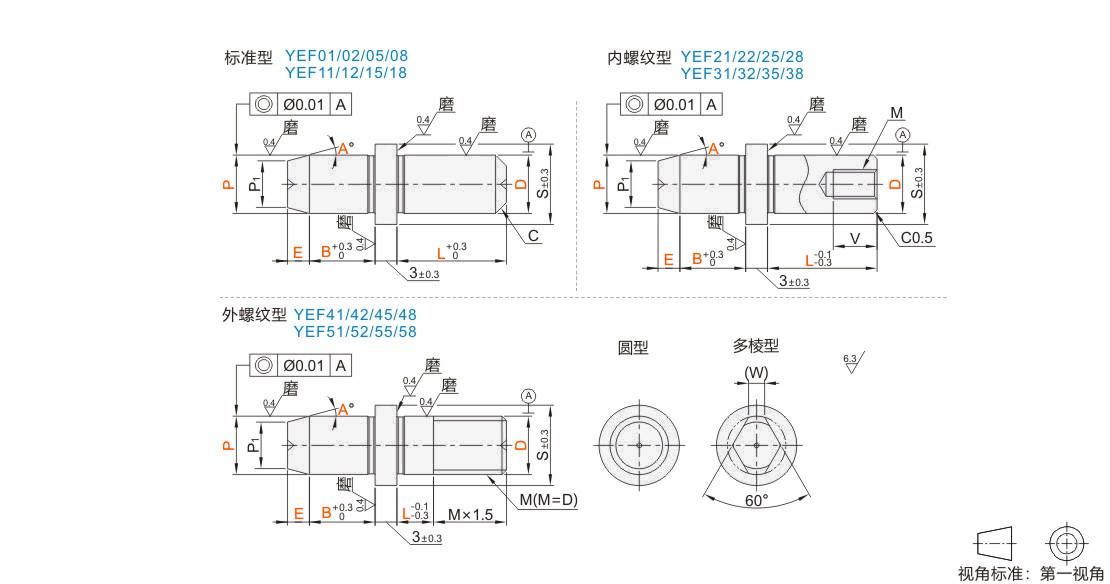

选型参数

标准型

型号				最小单位0.01	最小单位1	最小单位0.1		A	C	S	(W)
代码	D公差	P公差	D	P	L	B	E	A	C	S	(W)
圆型 JT-RVASD JT-RVASU JT-RVASO JT-RVASM 多棱型 JT-RVADD JT-RVADU JT-RVADO JT-RVADM	m6 p6 g6 h7	s m6 p6 g6 h7	2	1.00~2.00	2~6	2.0~10.0	0.5~10.0	15 30 45 60	0.5	6	—
			3	2.00~4.00	3~8				0.5		1.0
			4	2.00~5.00	4~10				1		1.2
			5	3.00~6.00	5~12	2.0~15.0				8	1.5
			6	4.00~7.00	5~15	2.0~15.0				8	1.8
			8	5.00~9.00	5~18	2.0~20.0			1.5	11	2.2
			10	7.00~12.00	8~22	3.0~30.0			2	13	3
			12	7.00~12.00	10~26	3.0~30.0				15	3.2
			13	8.00~13.00	13~28	5.0~30.0				16	3.5
			16	13.00~16.00	16~35				3	19	4
			20	16.00~20.00	20~42				3	23	5.5

内螺纹型

型号				最小单位0.01	最小单位1	最小单位0.1		A	S	(W)	M	V
代码	D公差	P公差	D	P	L	B	E	A	S	(W)	M	V
圆型 JT-RVAUD JT-RVAUU JT-RVAUO JT-RVAUM 多棱型 JT-RVAQD JT-RVAQU JT-RVAQO JT-RVAQM	m6 p6 g6 h7	s m6 p6 g6 h7	6	4.00~7.00	5~15	2.0~15.0	0.5~10.0	15 30 45 60	8	1.8	M3	5
			8T	5.00~9.00	5~18	2.0~15.0			11	2.2	M4	6
			8	5.00~9.00	5~18	2.0~20.0			11	2.2	M5	8
			10	7.00~11.00	8~22	3.0~30.0			13	3	M5	8
			12	7.00~12.00	10~26	3.0~30.0			15	3.2	M5	8
			13	8.00~13.00	13~28	5.0~30.0			16	3.5	M8	10
			16	13.00~16.00	16~35				19	4		12
			20	16.00~20.00	20~42				23	5.5		12

外螺纹型

型号				最小单位0.01	最小单位1	最小单位0.1		A	S	M	(W)
代码	D公差	P公差	D	P	L	B	E	A	S	M	(W)
圆型 JT-RVAFD JT-RVAFU JT-RVAFO JT-RVAFM 多棱型 JT-RVAOD JT-RVAOU JT-RVAOO JT-RVAOM	m6 p6 g6 h7	s m6 p6 g6 h7	3	2.00~4.00	2~8	2.0~10.0	0.5~10.0	15 30 45 60	6	M3	1.0
			4	2.00~5.00	2~10	2.0~10.0			6	M4	1.2
			5	3.00~6.00	3~12	2.0~15.0			8	M5	1.5
			6	4.00~7.00	3~12	2.0~15.0			8	M6	1.8
			8	5.00~9.00	5~12	2.0~20.0			11	M8	2.2
			10	7.00~12.00	5~17	3.0~30.0			13	M10	3
			12	7.00~12.00	8~17	3.0~30.0			15	M12	3.2
			16	13.00~16.00	8~22	5.0~30.0			19	M16	4
			20	16.00~20.00	10~22	5.0~30.0			23	M20	5.5

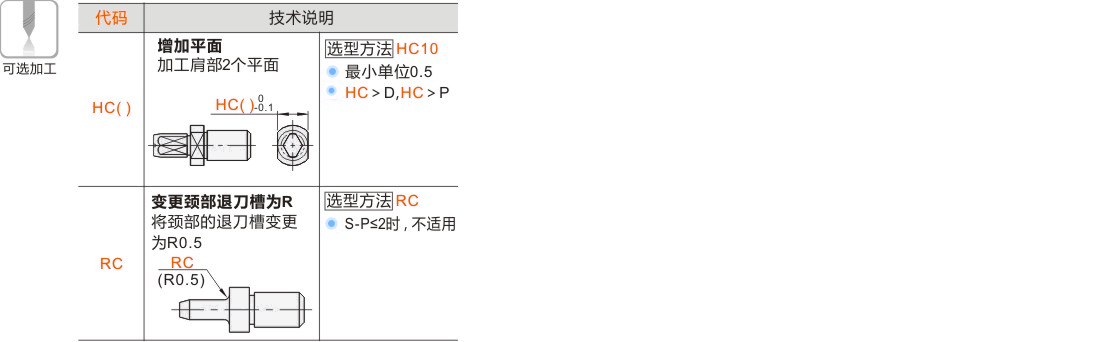

可选加工参数
