适用滚子链条公称尺寸 *

链条连接杆

图片仅供参考

链条连接杆

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹旋向	材质 / 张紧杆	材质 / 螺帽	表面处理	硬度 / 张紧杆	类型
JT-KCCSD	右旋	S45C	SS400	发黑	35~40HRC	标准张紧杆 ● 标准型
JT-KCCSU	右旋	SUS303	SUS303	—	—	标准张紧杆 ● 标准型
JT-KCCDD	左旋	S45C	SS400	发黑	35~40HRC	标准张紧杆 ● 标准型
JT-KCCDU	左旋	SUS303	SUS303	—	—	标准张紧杆 ● 标准型
JT-KCCUD	右旋	S45C	SS400	发黑	35~40HRC	标准张紧杆 ● 加长型

选型参数

标准型

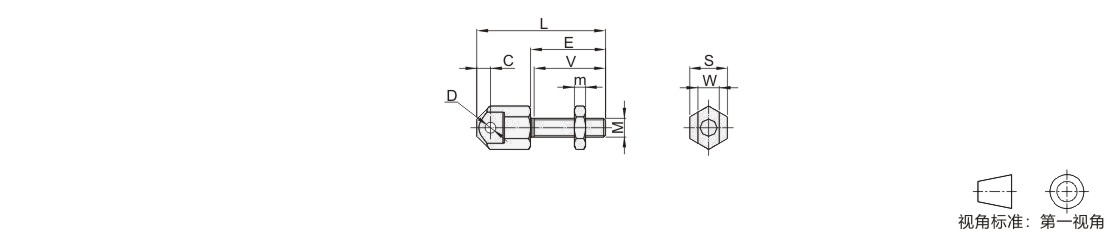

型号		M	L	C	D	E	V	W	S	m	最大负载(kN)		重量 (g)
代码	适用滚子链条公称尺寸	M	L	C	D	E	V	W	S	m	JT-KCCSD JT-KCCDD	JT-KCCSU JT-KCCDU	重量 (g)
JT-KCCSD JT-KCCSU JT-KCCDD JT-KCCDU	15	3	20.6	2.2	1.7	12	10	3.4	6	2.4	0.44	—	2.8
	25	4	28.2	3	2.4	18	16.5	4.8	7	3.2	0.78	0.68	5
	35	6	40	4.5	3.7	25	23.5	7.4	10	5	1.96	1.57	12
	40	8	52.5	6	4	33	31	11.2	13	6	3.53	2.84	30
	50	10	65	7.5	5.2	41	39	13.8	17	7.5	5.68	4.51	60
	60	12	78	9	6	49	47	17.8	19	10	8.23	6.57	100
	80	16	98	12	8	60	57	22.6	24	13	15.4	12.3	210

加长型

型号		M	L	C	D	E	V	W	S	m	最大负载 (kN)	重量 (g)
代码	适用滚轮链条公称尺寸	M	L	C	D	E	V	W	S	m	最大负载 (kN)	重量 (g)
JT-KCCUD	25	6	48.2	3	2.4	38	35	4.8	7	5	0.78	11
	35	8	69	4.5	3.7	54	50	7.4	10	6.5	1.96	27
	40	10	84	6	4	64.5	60	11.2	13	8	3.53	56
	50	12	95	7.5	5.2	71	65	13.8	17	10	5.68	94
	60	16	135	9	6	106	100	17.8	19	13	8.23	218
	80	20	165	12	8	127	119	22.6	24	16	15.4	414
