规格 *

眼型旋转吊环螺钉型

图片仅供参考

眼型旋转吊环螺钉型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YMAFO	合金钢	烤漆(橘红色)	经济型100级眼型旋转吊环

因烤漆工艺，可能会导致产品吊装处部分区域未能烤漆。

选型参数

选型表

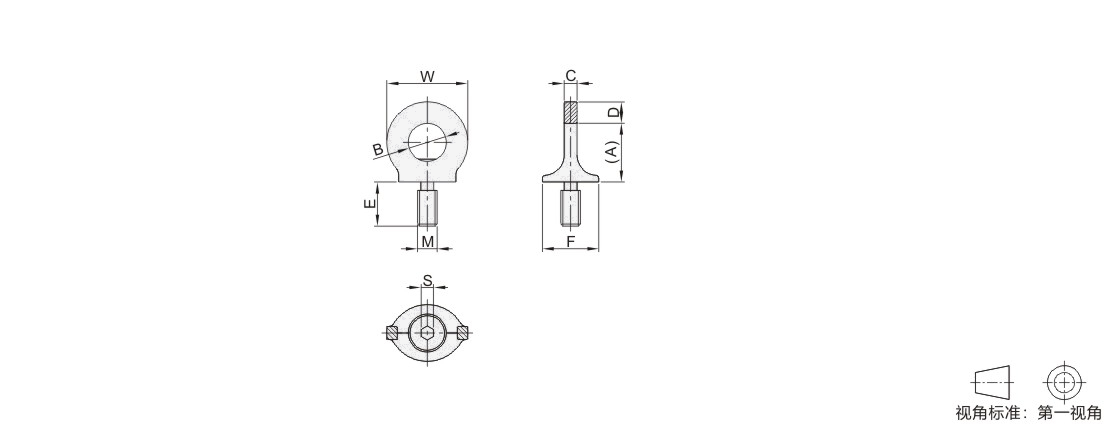

型号										M						A			B					C			D					E				F					W				S
代码						规格				M						A			B					C			D					E				F					W				S
JT-YMAFO						0.3T				M8						45			30					10			13					13				30					54				8
						0.4T				M10																						17				30					54
						0.75T				M12																						21				35					56
						1.5T				M16						52			35					14			15					27				39					65				10
						2.3T				M20						60			40					16			17					30				46					75				12
						3.2T				M24						69			48					19			21					36				53					90				14
						4.5T				M30						92			60					24			26					45				64					100				17
						7T				M36						103			72					29			32					54				75					135				22
						9T				M42						127			82					34			38					63				90					158				24
						12T				M48						139			94					38			43					68				100					180				27

工作极限载荷

吊环安装方式
																																																	吊环数量										1					2				1				2			2				2				2				3~4					3~4			3~4
																																																	起吊角度										0°					0°				90°				90°			≤90°				90~120°				≤90°				≤90°					90~120°			≤90°
																																																	型号										工作安全极限载荷(吨)
																																																	代码				规格						工作安全极限载荷(吨)
JT-YMAFO				0.3T						0.8					1.6				0.3				0.6			0.42				0.3				0.3				0.63					0.45			0.3
				0.4T						1					2				0.4				0.8			0.56				0.4				0.4				0.8					0.6			0.4
				0.75T						2					4				0.75				1.5			1				0.7				0.7				1.5					1.3			0.7
				1.5T						4					8				1.5				3			2.1				1.5				1.5				3.1					2.2			1.5
				2.3T						6					12				2.3				4.6			3.2				2.3				2.3				4.8					3.4			2.3
				3.2T						8					16				3.2				6.4			4.5				3.2				3.2				6.7					4.8			3.2
				4.5T						12					24				4.5				9			6.3				4.5				4.5				9.4					6.7			4.5
				7T						16					32				7				14			9.8				7				7				14.7					10.5			7
				9T						24					48				9				18			12.6				9				9				18.9					13.5			9
				12T						32					64				12				24			16.8				12				12				25					18			12
